12.3. Задняя подвеска

Снятие и установка заднего амортизатора

Модели Corsa B и Tigra

Исходя из конструкции подвески снимать следует только сначала один амортизатор, а затем другой.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

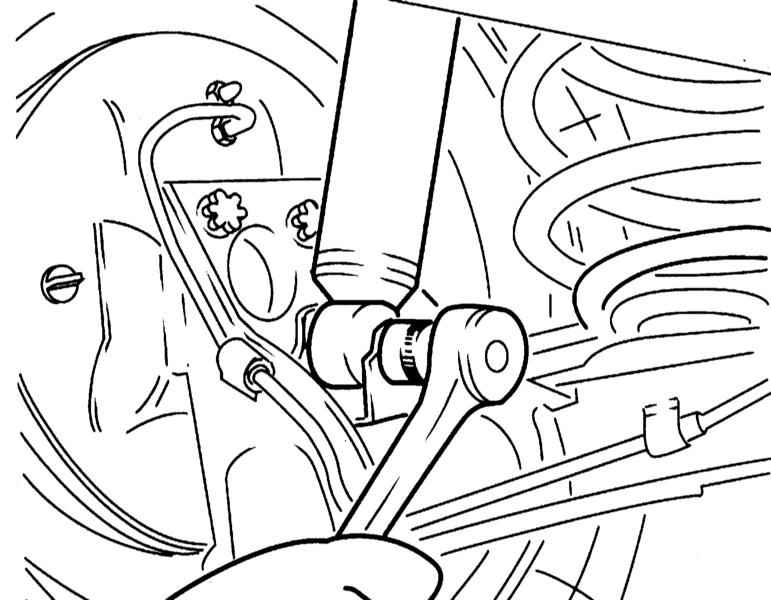

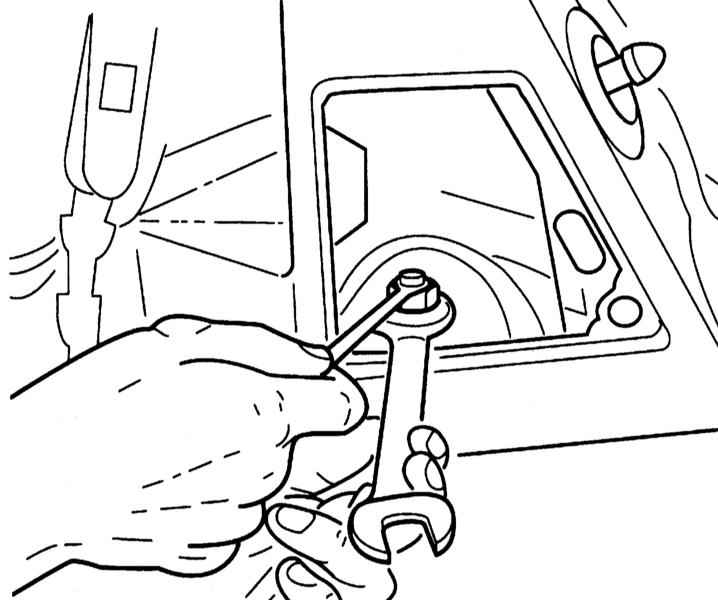

Снимите крышку в облицовке салона и отдайте гайку защитного кожуха купола амортизатора. Отдавание гайки защитного кожуха купола амортизатора Отдайте верхнюю гайку крепления амортизатора, удерживая его шток гаечным ключом от проворачивания. Снимите чашку пружины и резиновый амортизатор. Поддомкратьте задок автомобиля и установите его на подпорки. Верхний резиновый упор может быть заменен без снятия всего амортизатора. Для этого освободите опору и слегка поддомкратьте автомобиль. Отдайте нижнюю гайку крепления амортизатора. Нижняя гайка крепления амортизатора Снимите амортизатор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

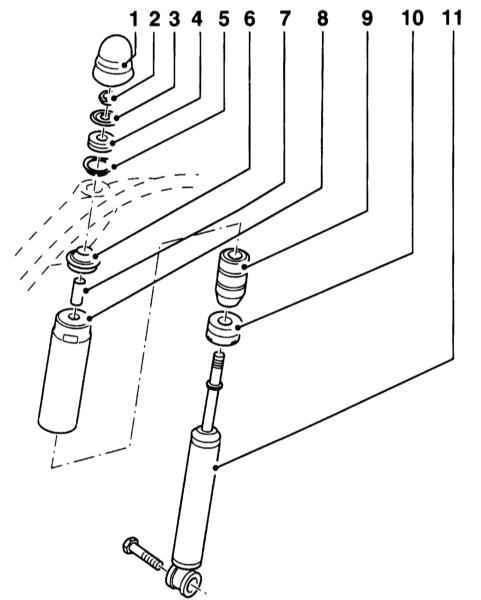

Проверьте амортизатор (см. Раздел Разборка, проверка и сборка амортизационной стойки). Наденьте на новый амортизатор защитный кожух и втулку. Компоненты сборки заднего амортизатора 1 — Защитный кожух 2 — Гайка 3 — Верхняя чашка 4 — Резиновый амортизатор 5 — Нижняя чашка 6 — Резиновый упор 7 — Втулка 8 — Полый буфер 10 — Крышка упора 11 — Амортизатор Они не входят в комплект поставки нового амортизатора. Введите амортизатор снизу в купол. Установите амортизатор снизу в держатель на консоли задней оси. При необходимости воспользуйтесь пластиковым молотком. Выровняйте отверстия в проушине амортизатора и в держателе. Пластиковым молотком аккуратно вбейте до упора болт крепления амортизатора. Затяните болт с усилием 70 Нм . Медленно опустите автомобиль, вводя при этом амортизатор в купол. Из багажного отделения установите на амортизатор резиновый буфер и чашку и затяните гайку с усилием 20 Нм, удерживая гаечным ключом шток амортизатора от проворачивания. Наденьте защитный кожух купола амортизатора. Вставьте крышку во облицовку салона.

Модель Combo

ПОРЯДОК ВЫПОЛНЕНИЯ

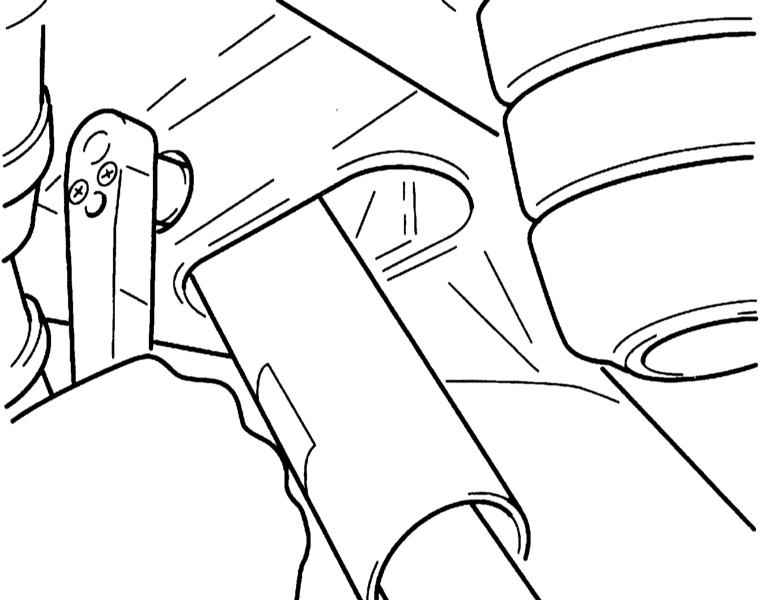

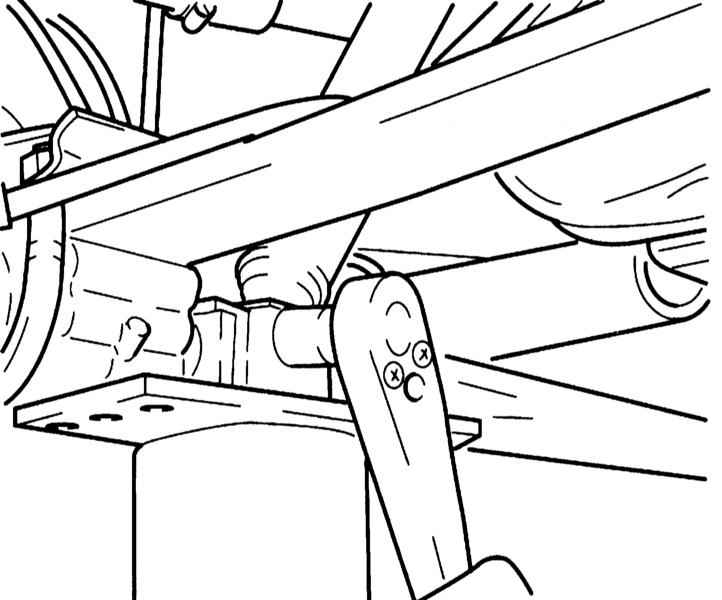

Поддомкратьте задок автомобиля и установите его на подпорки. При помощи домкрата разгрузите задний амортизатор. Выверните нижний болт крепления амортизатора и выньте амортизатор из держателя. Отдавание нижнего болта крепления амортизатора Отверните верхний болт крепления амортизатора и снимите амортизатор. Отдавание верхнего болта крепления Установите амортизатор и затяните оба болта крепления с усилием 70 Нм. Уберите домкрат и опустите автомобиль.
