12.1. Общая информация

В передней подвеске применены две амортизационные стойки МакФерсона, состоящие из винтовой пружины и встроенного гидравлического амортизатора Амортизационные стойки крепятся с кузову и поворотным кулакам болтами. Боковое смещение ограничивается поперечными рычагами, которые связаны с соответствующими поворотными кулаками через сменные шаровые опоры. Поперечные рычаги связаны с кузовом через резиновые опоры. Продольное смещение ограничивают тяги, закрепленные на поперечных рычагах. Стабилизатор поперечной устойчивости связывает обе тяги между собой. Благодаря этому на поворотах уменьшается наклон автомобиля. Крутящий момент двигателя передается на передние колеса через приводные валы. Приводные валы имеют различную длину и оснащены шарнирами равных угловых скоростей (ШРУС). Подшипники передних колес не разбираются и заменяются комплектно.

Конструкция передней подвески

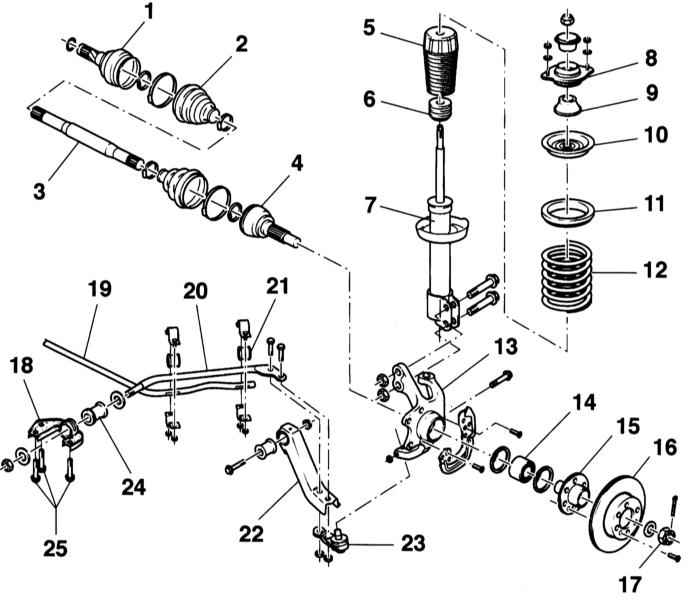

1 — Внутренний ШРУС На двигателях DOHC 1.0 и 1.2 л: Триподный шарнир. 2 — Чехол внутреннего ШРУСа 3 — Приводной вал 4 — Наружный ШРУС 5 — Чехол 6 — Буфер хода сжатия 7 — Амортизатор 8 — Опорный подшипник 9 — Проставка 10 — Верхняя чашка пружины 11 — Демпфирующее кольцо 12 — Пружина	13 — Поворотный кулак 14 — Колесный подшипник 15 — Ступица колеса 16 — Тормозной диск 17 — Корончатая ступичная гайка 18 — Держатель тяги 19 — Стабилизатор поперечной устойчивости 20 — Тяга 21 — Резиновая опора 22 — Поперечный рычаг подвески 23 — Шаровая опора 24 — Демпфирующая втулка 25 — Болты с буртиком

Автомобили Opel Corsa и Tigra оснащены задней подвеской с рычагами и соединительной балкой Подвеска состоит из открытой поперечной трубы, к которой с каждой стороны приварен продольный рычаг. В поперечной трубе находится дополнительный стабилизатор. Продольные рычаги соединены с кузовом через резинометаллические опоры болтами. Для снижения ощущения неровностей дороги служат винтовые пружины и гидравлические амортизаторы. Подшипники задних колес имеют возможность регулировки. Модель Combo имеет жесткую ось с листовыми рессорами и амортизаторами, которые характеризуются высокой прочностью. Такая конструкция обеспечивает возможность значительно большей загрузки автомобиля. По сравнению с моделями Corsa B и Tigra изменена конструкция также подшипников задних колес Они встроены не в тормозные барабаны, а расположены в отдельной ступице, крепящейся к тормозному барабану болтами.

Конструкция задней подвески моделей Corsa и Tigra

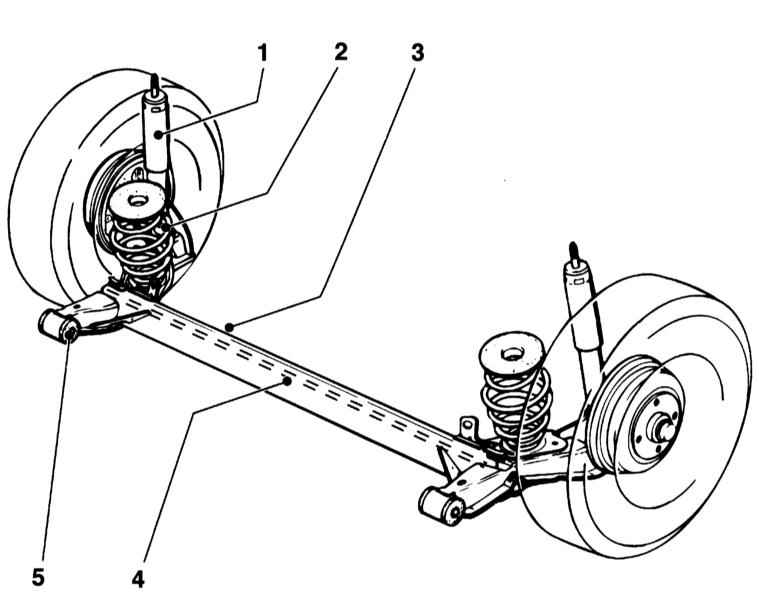

1 — Амортизатор 2 — Винтовая пружина 3 — Соединительная балка 4 — Стабилизатор поперечной устойчивости 5 — Демпфирующая втулка

Конструкция задней подвески моделей Combo

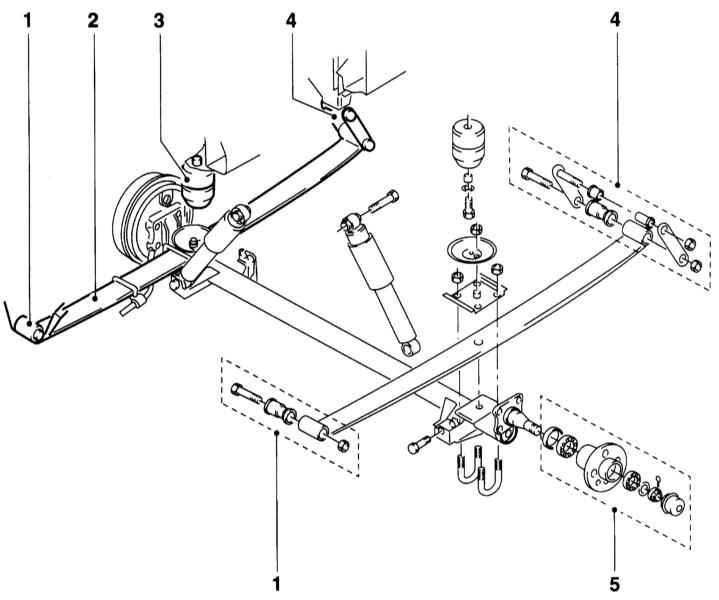

1 — Переднее крепление рессоры 2 — Рессора 3 — Дополнительная пружина 4 — Заднее крепление рессоры 5 — Сборка колесной ступицы

С 09.1997 г. выпуска на моделях Combo изменена конструкция крышки ступицы колесных подшипников.

Рулевой привод состоит из рулевого колеса, рулевого вала и рулевых тяг. Рулевое колесо закреплено на рулевом валу, который связан с рулевым механизмом. Через зубчато-реечное зацепление вращение рулевого вала передается зубчатой рейке. Зубчатая рейка через шаровые шарниры связана с рулевыми тягами. Последние через шарниры и поворотные кулаки передают движение на передние колеса автомобиля. Рулевой привод должен иметь легкий ход и не должен иметь люфтов. Он не требует обслуживания, но в период проведения технического обслуживания необходимо проверять герметичность уплотнительных манжет. В зависимости от модели и комплектации автомобиля он может оснащаться гидроусилителем рулевого управления (ГУР). Автомобили с двигателями DOHC 1.0 и 1.2 л оборудованы электрическим усилителем руля (EPS); на автомобилях с двигателями OHC объемом от 1.2 до 1.7 л применяется обычный ГУР. Задачей ГУР является снижение усилия, необходимо для поворота рулевого колеса, прежде всего, при низкой скорости или на стоянке.

Конструкция рулевой колонки

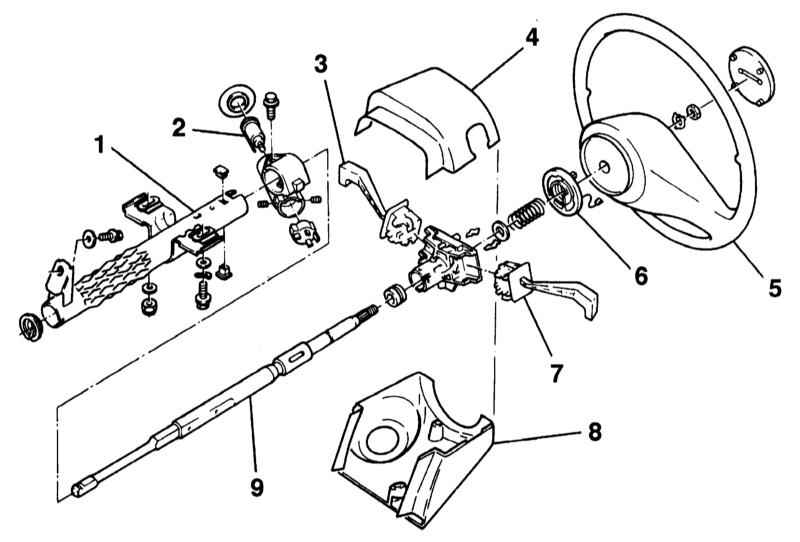

1 — Кожух рулевой колонки 2 — Цилиндр замка зажигания 3 — Подрулевой переключатель стеклоочистителей 4 — Верхняя накладка рулевой колонки	5 — Рулевое колесо 6 — Кабельный барабан 7 — Подрулевой переключатель наружного освещения 8 — Нижняя накладка рулевой колонки 9 — Рулевой вал

Конструкция рулевого привода без ГУР

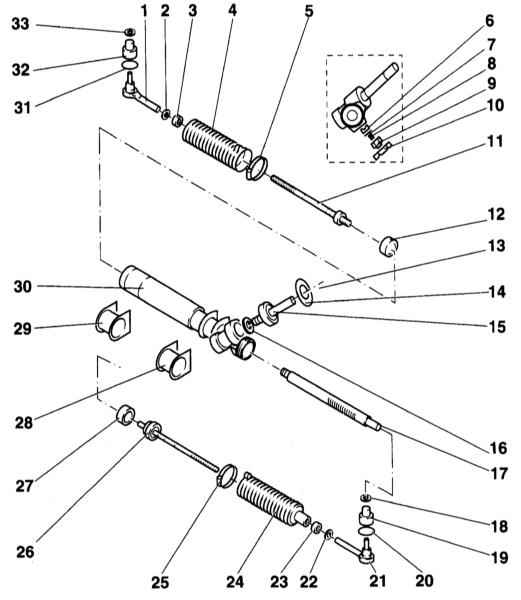

1 — Наконечник рулевой тяги 2 — Контргайка 3 — Хомут защитного кожуха 4 — Защитный кожух 5 — Хомут защитного кожуха 6 — Опорно-нажимной элемент 7 — Уплотнительное кольцо 8 — Пружина 9 — Регулировочная пробка 10 — Стопорная гайка 11 — Рулевая тяга 12 — Упорное кольцо 13 — Уплотнительное кольцо 14 — Стопорное кольцо 15 — Шестерня с подшипником 16 — Направляющая втулка 17 — Зубчатая рейка	8 — Стопорная гайка 19 — Пыльник 20 — Стопорное кольцо 21 — Наконечник рулевой тяги 22 — Контргайка 23 — Хомут защитного кожуха 24 — Защитный кожух 25 — Хомут защитного кожуха 26 — Рулевая тяга 27 — Упорное кольцо 28 — Левая резиновая опора 29 — Правая резиновая опора 30 — Корпус рулевого механизма 31 — Стопорное кольцо 32 — Пыльник 33 — Стопорная гайка

ГУР состоит из насоса, резервуара жидкости ГУР и связывающих из шлангов. Насос приводится во вращение от двигателя через V-образный ремень. Насос подает жидкость из резервуара под высоким давлением к корпусу клапана, расположенному в рулевом механизме. Клапан связан с рулевым валом и подает масло в зависимости от направления вращения рулевого колеса в соответствующую сторону рабочего цилиндра ГУР. Жидкость воздействует на поршень и, таким образом, облегчает процесс поворота колес. Одновременно поршень выдавливает жидкость с другой стороны рабочего цилиндра через возвратную гидравлическую линию в резервуар.

Принцип действия EPS состоит в следующем. Вращение рулевого колеса регистрируется датчиком крутящего момента (3), сигнал передается на блок управления EPS (5). От VSS и ECM блок управления EPS получает информацию о скорости движения автомобиля. Блок управления EPS рассчитывает необходимую величину усилия, которую создает электродвигатель (1) и передает на рулевой механизм (8). Величина и направление вспомогательного усилия определяются величиной тока электродвигателя, определяемой блоком управления EPS. Через нижний рулевой вал (7) осуществляется прямая механическая связь между рулевым колесом и рулевым механизмом. Таким образом, при выходе из строя EPS автомобиль остается управляемым. EPS работает только при работающем двигателе.

Конструкция рулевого привода с электрическим усилителем (модели DOHC 1.0 и 1.2 л)

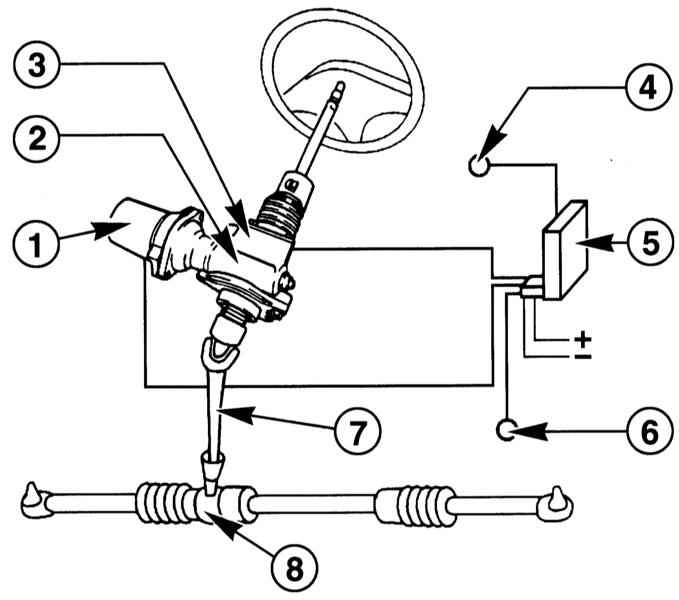

1 — Электродвигатель 2 — Червячная передача 3 — Датчик крутящего момента 4 — Сигнал от VSS	5 — Блок управления EPS 6 — Сигнал числа оборотов коленчатого вала от ECM 7 — Нижний рулевой вал 8 — Рулевой механизм

Часто в процессе обслуживания компонентов подвески приходится сталкиваться с неподдающимся отдаванию крепежом. «Прикипание» элементов крепежа связано с тем, что они постоянно подвержены внешним воздействиям, находятся в контакте с водой, грязью, копотью и прочими способствующими развитию коррозии субстанциями. С целью облегчения процедуры отдавания такого «прикипевшего» крепежа его следует заблаговременно пропитать обильным количеством проникающего масла. Зачистка открытых резьбовых частей крепежа жесткой проволочной щеткой также способствует облегчению отдавания приржавевших гаек. Иногда, в особо тяжелых случаях, для отпускания «прикипевшего» болта/гайки можно воспользоваться выколоткой. Выколотка упирается в край шлица гайки/головки болта, затем по ее противоположному концу наносятся резкие удары молотком. Следите за тем, чтобы выколотка не сорвалась, старайтесь не повредить неточными ударами резьбу. Довольно эффективным способом является также прогревание неподдающегося отдаванию крепежа и окружающей его поверхности компонента факелом паяльной лампы или газовой горелки, хотя составители данного Руководства и не рекомендуют без крайней нужды прибегать к такой технологии ввиду ее потенциальной опасности, связанной с возможностью возгорания и риском получения ожогов. Для увеличения крутящего момента при отпускании крепежа предназначены различного рода удлинители, вороты и трубные насадки на них. Однако, помните, что не следует использовать такого рода усилительные приспособления в комплекте с оборудованным «трещоткой» приводом - слишком велик риск выхода из строя храпового механизма. Иногда гайка/болт начинает поддаваться после того как будет предварительно слегка подтянута по часовой стрелке. Весь крепеж, отпускание которого потребовало применения неординарных мер при сборке подлежит замене!

После отдавания внимательно проверяйте состояние крепежа и в случае необходимости производите его замену элементами того же типоразмера. При сборке затягивайте крепеж компонентов подвески и рулевого управления строго с требуемым усилием.

Ни в коем случае не предпринимайте попыток рихтовки деформированных компонентов подвески и рулевого управления - заменяйте дефектные детали новыми!

Так как процедуры обслуживания компонентов подвески выполняются под автомобилем, следует заранее позаботиться о возможностях подъема транспортного средства и фиксации его в поднятом положении (приготовьте надежные домкрат и подпорки).

Ни в коем случае не выполняйте никакие работы под автомобилем, закрепленном в поднятом положении лишь посредством домкрата!

Меры предосторожности

ПОРЯДОК ВЫПОЛНЕНИЯ

В ступичную часть рулевого колеса встроена подушка безопасности. Для гарантии исправности срабатывания подушки при аварийном столкновения , а также во избежание риска получения травм в результате ее случайной активации необходимо соблюдать определенные меры предосторожности (см. также Главу Бортовое электрооборудование): Перед началом работ с подушкой безопасности, либо вблизи маршрута прокладки электропроводки SRS обязательно отсоединяйте отрицательный провод батареи, приступать к выполнению работ следует спустя не менее одной минуты после отсоединения батареи, - время необходимо на разрядку конденсатора резервного источника питания; Не допускайте разогрева модуля подушки безопасности свыше 90°С. Не переворачивайте снятый модуль подушки безопасности накладкой вниз; Не допускайте попадания на поверхность модуля растворителей и моющих средств, - для протирания рулевого колеса используйте только чистую, слегка увлажненную ветошь; Блок управления SRS и модули подушек безопасности чувствительны к направленным перегрузкам (ударам) и после падения с высоты более 50 см подлежат замене; Перед проведением сварочных работ на автомобиле в обязательном порядке отсоедините электропроводку блока управления SRS; На моделях, оборудованных пассажирскими подушками безопасности во избежание получения травм не устанавливайте никакое дополнительное оборудование и не размещайте никакие посторонние предметы в зоне срабатывания подушек.
