3.2.7. Замена картера коробки передач (коробка передач F13)

Снятие

Снимите коробку передач

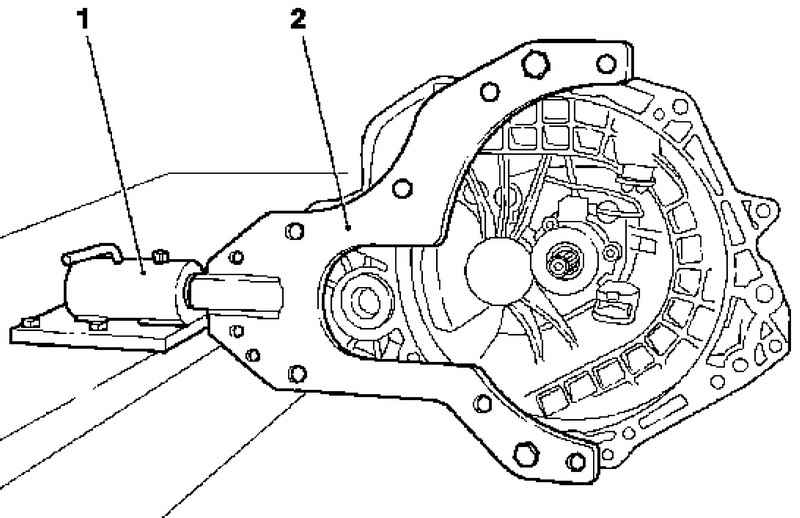

Рис. 3.51. Присоединение картера к специальным приспособлениям: 1, 2 – специальные приспособления

Присоедините коробку передач к специальным приспособлениям КМ 6115 и KM-113-2 (рис. 3.51).

Снимите левый кронштейн демпфирующего блока двигателя, отвернув 3 болта крепления.

Установите коробку передач в нейтральное положение.

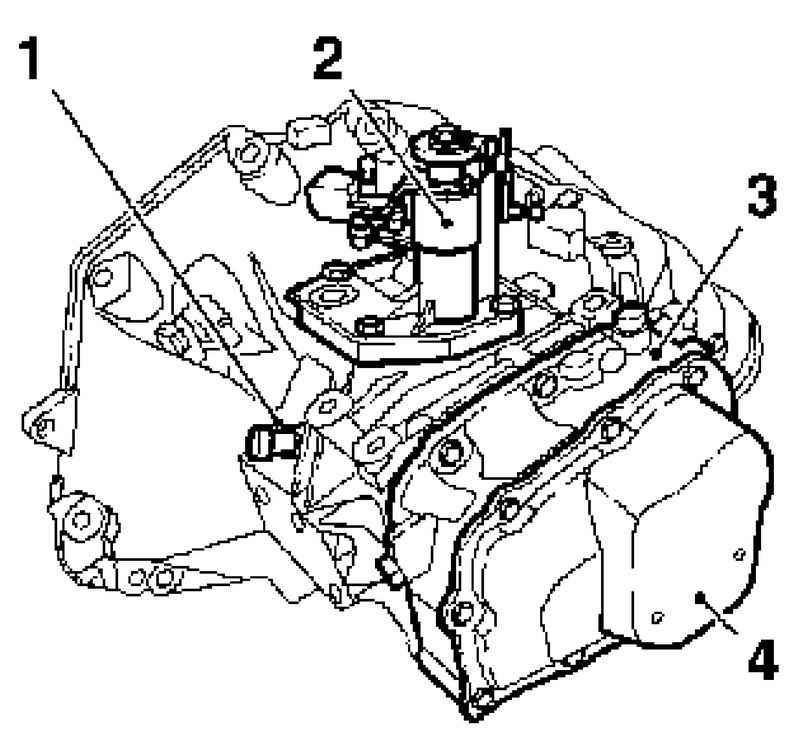

Рис. 3.52. Снятие крышек с коробки передач: 1 – выключатель света заднего хода; 2, 3, 4 – крышки

Снимите крышку коробки передач.

Отверните выключатель света заднего хода.

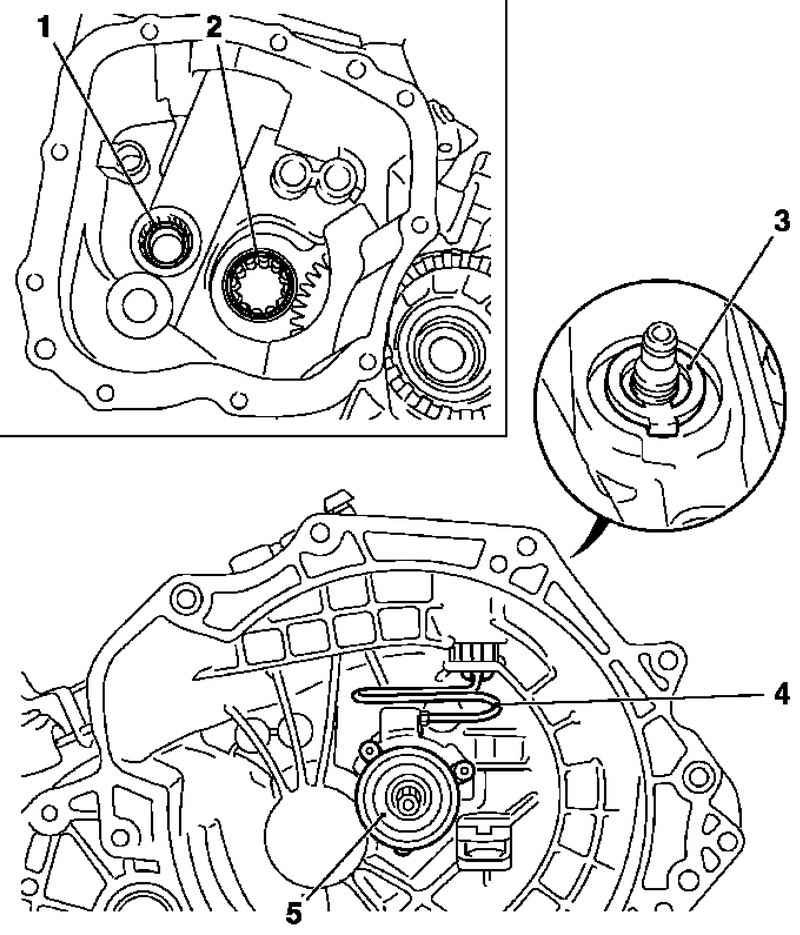

Рис. 3.53. Снятие компонентов коробки передач: 1 – подшипник приводного вала; 2 – подшипник главного вала; 3 – втулка крепления нагнетательного трубопровода; 4 – нагнетательный трубопровод; 5 – рабочий цилиндр сцепления

Снимите заднюю крышку (рис. 3.53).

Отсоедините прокладку крышки.

ПРИМЕЧАНИЕ

В случае необходимости, ослабьте крепление крышки легкими ударами резинового молотка.

ПРИМЕЧАНИЕ

Слейте трансмиссионное масло.

Отсоедините специальное приспособление КМ 6155.

Снимите дифференциал.

Снимите рабочий цилиндр сцепления.

Снимите нагнетательный трубопровод и втулку крепления нагнетательного трубопровода.

Снимите подшипник главного и приводного вала из картера коробки передач.

Снимите 2 уплотнительных кольца вала колеса.

Снимите картер коробки передач с помощью специального приспособления КМ 6115.

Установка

Присоедините новый картер коробки передач к специальному приспособлению КМ 6115.

Установите подшипники главного и приводного вала.

Установите дифференциал.

Установите нагнетательный трубопровод и втулку крепления нагнетательного трубопровода.

Установите рабочий цилиндр сцепления.

Присоедините специальное приспособление КМ 6155 к коробке передач.

Установите заднюю крышку.

ПРИМЕЧАНИЕ

Обратите внимание на магнит.

ПРИМЕЧАНИЕ

Обратите внимание на сходство болтов.

Присоедините заднюю крышку.

Установите ее с новой прокладкой на картер коробки передач.

Затяните 4 болта M7 моментом 15 Н·м.

Затяните 5 болтов M8 моментом 20 Н·м.

Установите крышку коробки передач.

Установите выключатель фонарей заднего хода.

Затяните выключатель фонарей заднего хода моментом 20 Н·м.

ПРИМЕЧАНИЕ

Используйте новое уплотнительное кольцо.

Установите 2 уплотнительных кольца вала колеса.

Установите левый демпфирующий блок двигателя

Затяните 3 болта крепления моментом 55 Н·м.
