3.1.5. Замена педали сцепления

Снятие

Снимите облицовку рулевой колонки.

Снимите выключатель света.

Нажмите на выключатель света слева, поверните по часовой стрелке и снимите его.

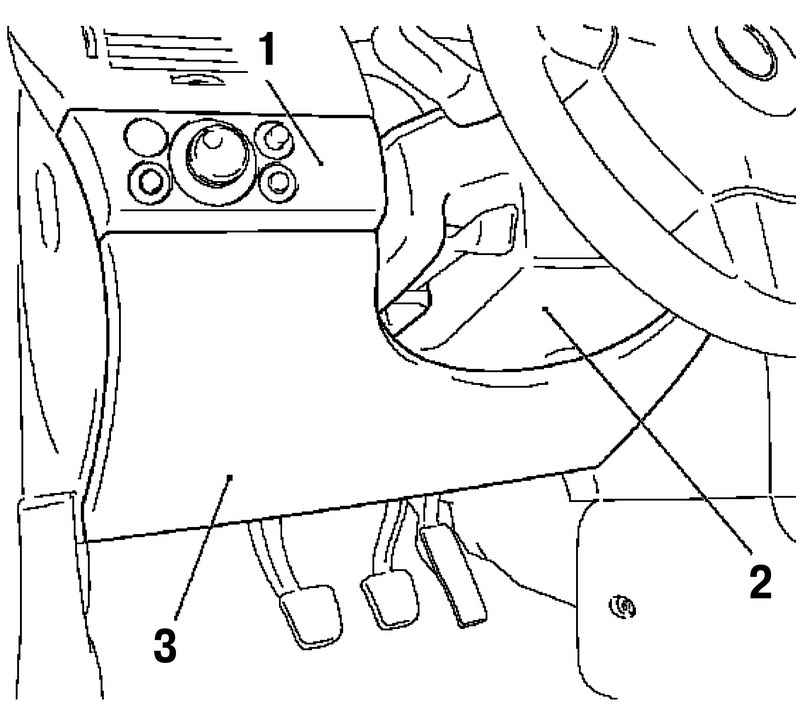

Рис. 3.25. Снятие отделки передней панели: 1 – выключатель света; 2 – облицовка рулевой колонки; 3 – нижняя накладка приборной панели

Снимите нижнюю накладку приборной панели, отвернув 4 болта крепления (рис. 3.25).

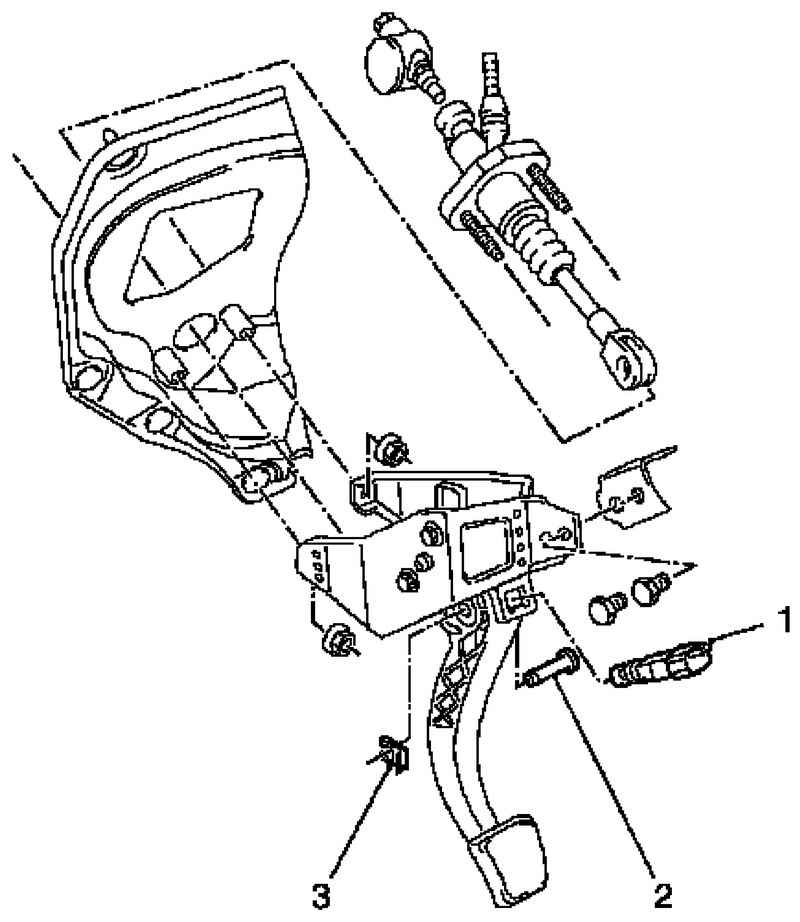

Рис. 3.26. Снятие педали сцепления: 1 – управляющий переключатель сцепления; 2 – болт крепления педали; 3 – прижимная планка

Отсоедините управляющий переключатель сцепления (рис. 3.26).

Отсоедините возвратную пружину от педали сцепления

Отсоедините педаль сцепления от главного цилиндра сцепления (рис. 3.26).

Отогните вверх отверткой и отсоедините прижимную планку.

Отверните болт педали (рис. 3.26)

Рис. 3.27. Отсоединение опры педали: 1 – болты; 2 – гайка; 3 – гайки крепления педали

Отсоедините опору педали от поперечины (рис. 3.27).

На автомобилях с левым расположением рулевого управления отверните 2 болта крепления.

На автомобилях с правым расположением рулевого управления отверните гайку крепления.

Отсоедините опору педали от главного цилиндра сцепления, отвернув 2 гайки крепления (рис. 3.27).

Пододвиньте обратно главный цилиндр сцепления.

ПРИМЕЧАНИЕ

Не повредите жгуты проводов и присоединенные элементы.

Снимите опору педали аккуратно в сборе с педалью сцепления.

Установка

Установите опору педали с педалью сцепления.

ПРИМЕЧАНИЕ

При установке используйте новые болты.

Присоедините опору педали к поперечине, затянув 2 гайки крепления моментом 20 Н·м.

ПРИМЕЧАНИЕ

Используйте новые гайки.

Присоедините педаль сцепления к главному цилиндру сцепления.

Присоедините прижимную планку.

ПРИМЕЧАНИЕ

Используйте новую прижимную планку.

Присоедините возвратную пружину к педали сцепления.

Присоедините управляющий переключатель сцепления.

Установите нижнюю накладку панели приборов.

Установите выключатель света и поверните против часовой стрелки.

Установите кожух рулевой колонки.
