12.9. Снятие, проверка состояния и установка стоек задней подвески

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подоприте передние колеса противооткатными башмаками. Ослабьте колесные гайки, поддомкратьте задок автомобиля и установите его на подпорки. Снимите задние колеса.
2. Отболтите от стойки опорный кронштейн тормозного шланга. На моделях, оборудованных ABS, выверните стяжной болт хомута и отделите от стойки жгут электропроводки колесного датчика.
3. Не отсоединяя гидравлического шланга, снимите суппорт тормозного механизма и тормозной диск (см. Главу Тормозная система). Подвяжите суппорт проволокой к элементу днища или подвески, - постарайтесь не допускать натяжения тормозного шланга.
4. Если стойка нуждается в замене, снимите сборку ступицы с колесным подшипником.
5. Отсоедините от стойки продольный и поперечные рычаги (см. Раздел Снятие и установка рычагов задней подвески (модели 1993 и 1994 г.г. вып.)).
6. Откройте крышку багажного отделения и снимите соответствующие панели внутренней отделки с целью обеспечения доступа к крепежу верхней опоры стоечной сборки.

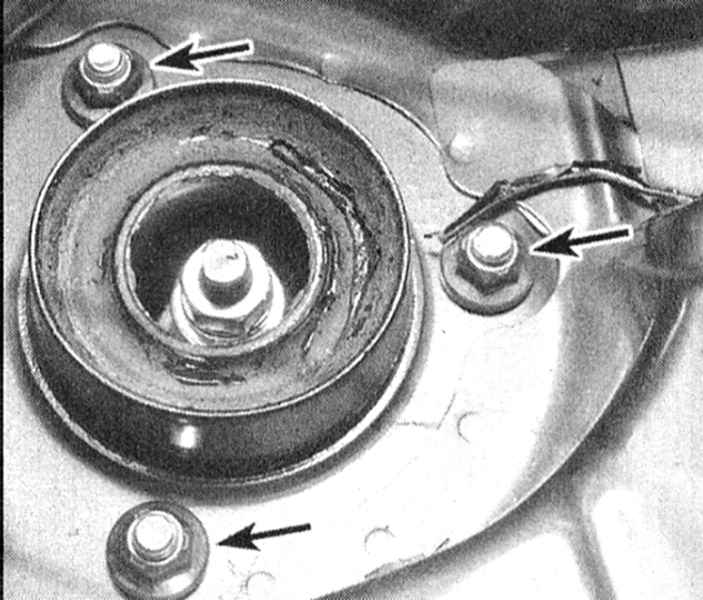

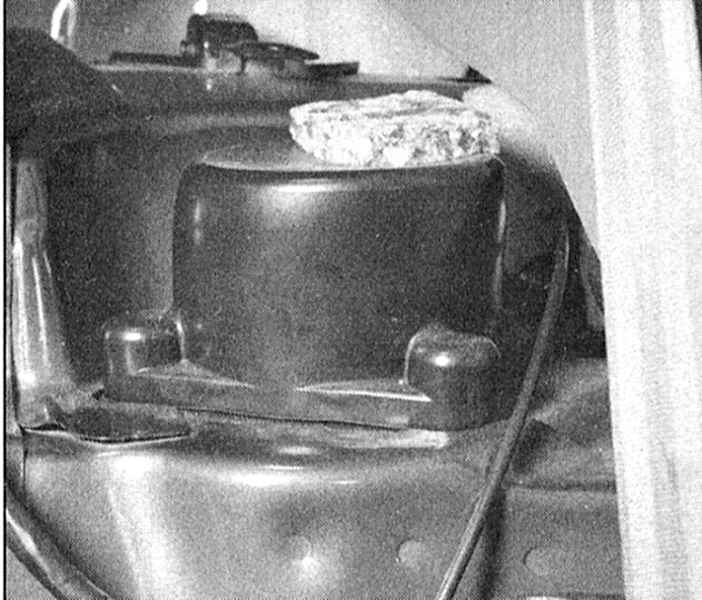

7. Снимите резиновую крышку опоры амортизатора. Попросите помощника придержать стоечную сборку и отдайте верхние крепежные гайки. извлеките сборку из-под автомобиля через колесную арку. Если стойка нуждается в замене, отсоедините от нее кронштейн продольного рычага и перенесите на сменную сборку. проследите, чтобы крепеж был затянут с требуемым усилием.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Действуйте в соответствии с указаниями, приведенными в параграфах 6 и 7 Раздела Снятие, проверка состояния и установка стоечных сборок передней подвески. Описание процедуры разборки стойки (если в ней возникнет необходимость) см. в Разделе Замена амортизатора/винтовой пружины стоечной сборки.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Воспользовавшись помощью ассистента, заведите стойку на свое штатное место под арку колеса и аккуратно проденьте шпильки ее верхней опоры в ответные кузовные отверстия. Наверните, но не затягивайте пока, крепежные гайки.
2. Подсоедините к стойке продольный и поперечные рычаги (см. Раздел Снятие и установка рычагов задней подвески (модели 1993 и 1994 г.г. вып.)). Подоприте заднюю подвеску домкратом, заведя последний под кронштейн продольного рычага, - компоненты должны оказаться вывешены на нормальной рабочей высоте. Затяните крепеж поперечных и продольного рычагов с требуемым усилием.
3. Закрепите на стойке опорный кронштейн тормозного шланга. На моделях с ABS установите кронштейн крепления электропроводки колесного датчика.
4. Установите колеса, опустите автомобиль на землю и затяните колесные гайки с требуемым усилием (см. Главу Настройки и текущее обслуживание).
5. Затяните с требуемым усилием гайки верхней опоры стойки. Установите на место панели внутренней обивки багажного отделения.

Модели с 1995 г. вып.

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подоприте передние колеса противооткатными башмаками. Ослабьте колесные гайки, поддомкратьте задок автомобиля и установите его на подпорки. Снимите задние колеса.

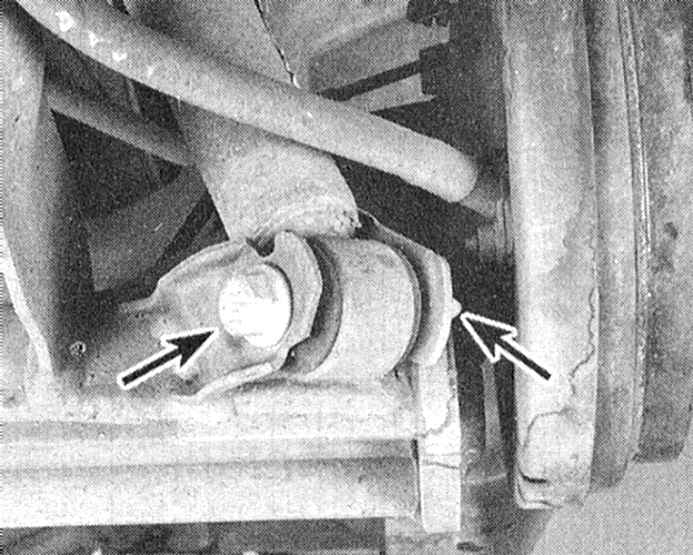

2. Отдайте гайку болта крепления нижнего конца амортизатора к сборке заднего моста.

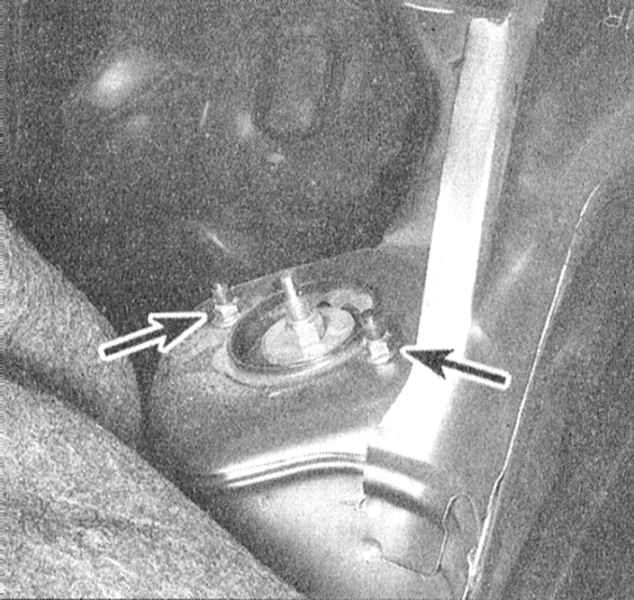

3. Гайки крепления верхней опоры стоечной сборки расположены внутри багажного отделения, - снимите соответствующие панели внутренней обивки. Попросите помощника придержать сборку и отдайте верхние крепежные гайки. Извлеките стойку из-под автомобиля через колесную арку.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Действуйте в соответствии с указаниями, приведенными в параграфах 6 и 7 Раздела Снятие, проверка состояния и установка стоечных сборок передней подвески.
2. Описание процедуры разборки стойки (если в ней возникнет необходимость) см. в Разделе Замена амортизатора/винтовой пружины стоечной сборки.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Воспользовавшись помощью ассистента, заведите стойку на свое штатное место под арку колеса и аккуратно проденьте шпильки ее верхней опоры в ответные кузовные отверстия. Наверните, но не затягивайте пока, крепежные гайки.
2. Подсоедините нижний конец амортизатора к сборке заднего моста, проденьте в отверстия крепежный болт. Подоприте подвеску домкратом, выведите компоненты на нормальную рабочую высоту и затяните гайку крепежного болта с требуемым усилием.

 Домкрат следует заводить под кронштейн продольного рычага подвески, - ни в коем случае не под рычаги!

3. Затяните с требуемым усилием гайки верхней опоры стойки. Установите на место панели внутренней обивки багажного отделения.
