5.1.2. Разборка и сборка двигателя
|
|

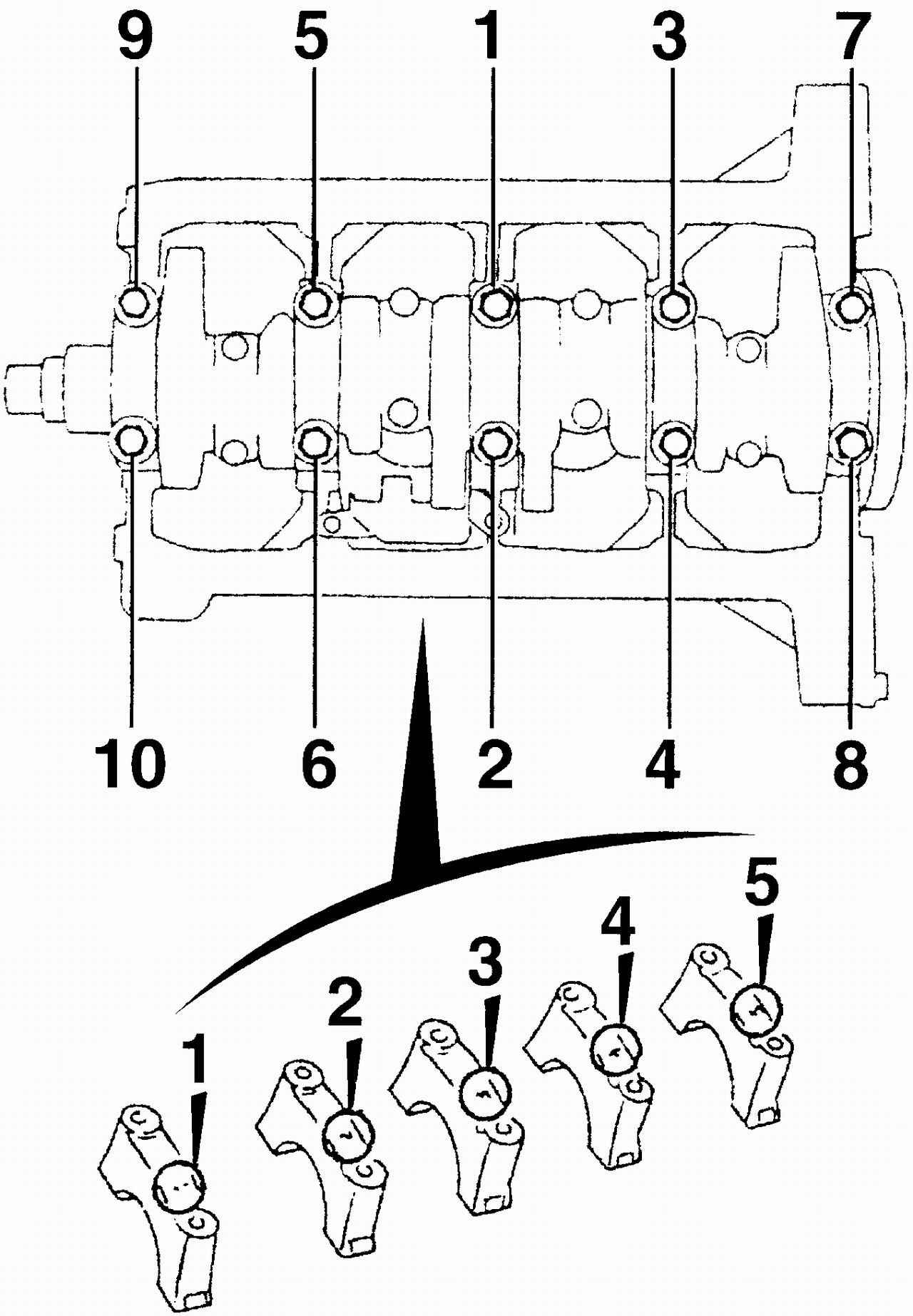

Рис. 3.2. Установка крышек коренных подшипников коленчатого вала и порядок затяжки болтов их крепления
|
Операции принципиально не отличаются от аналогичных для бензиновых двигателей. Особенностью является снятие ремня распределительного вала, ремня привода топливного насоса высокого давления (ТНВД) и самого ТНВД; перечисленные операции описаны в соответствующих разделах. Необходимые пояснения даны на рис. 3.2, 3.3, 3.4, 3.5, 3.6, 3.7, 3.8, 3.9, 3.10.
|
|

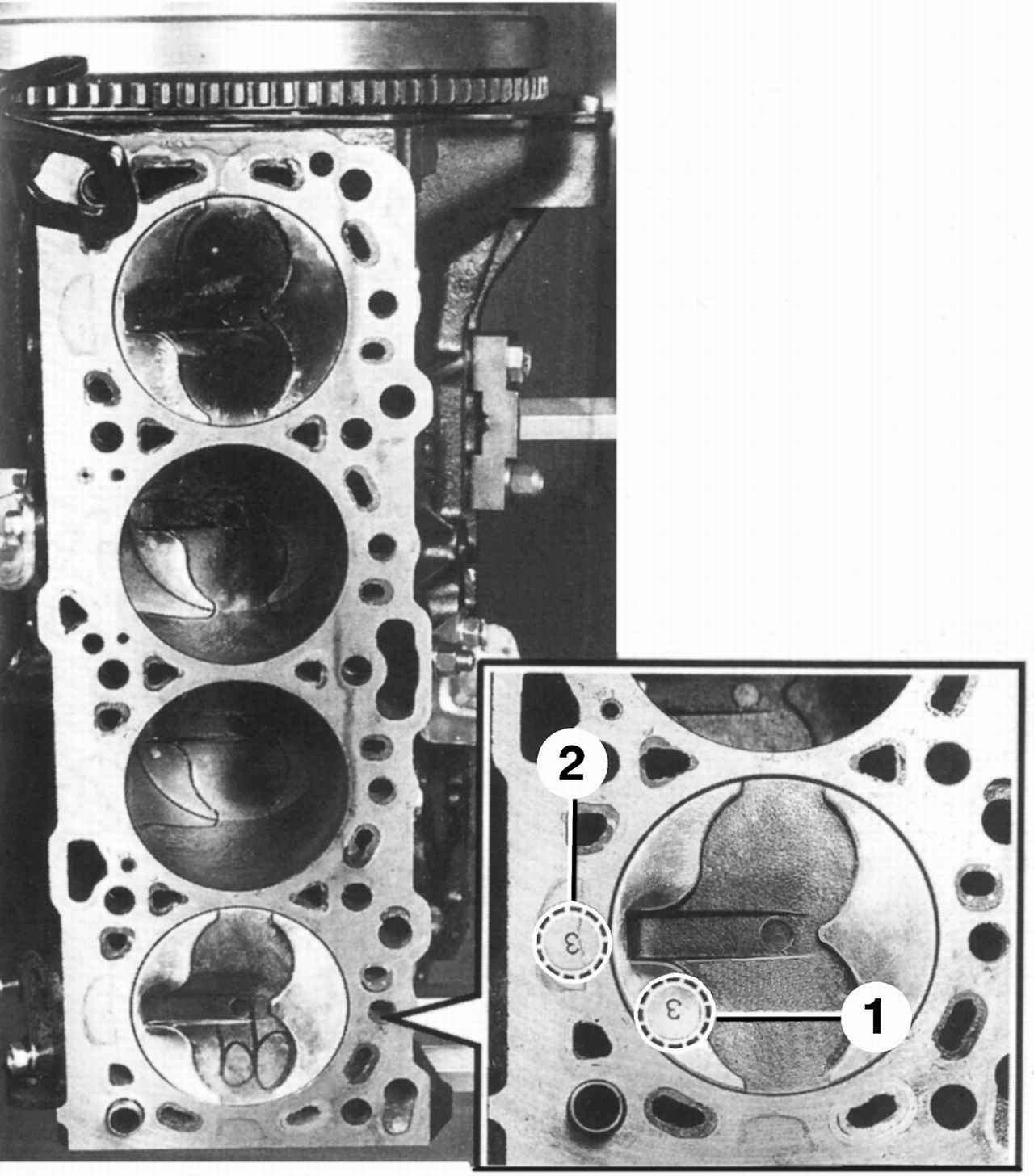

Рис. 3.3. Установка поршней в блок цилиндров: 1 — метка размерной группы поршня; 2 — метка размерной группы цилиндров блока
|
|
|

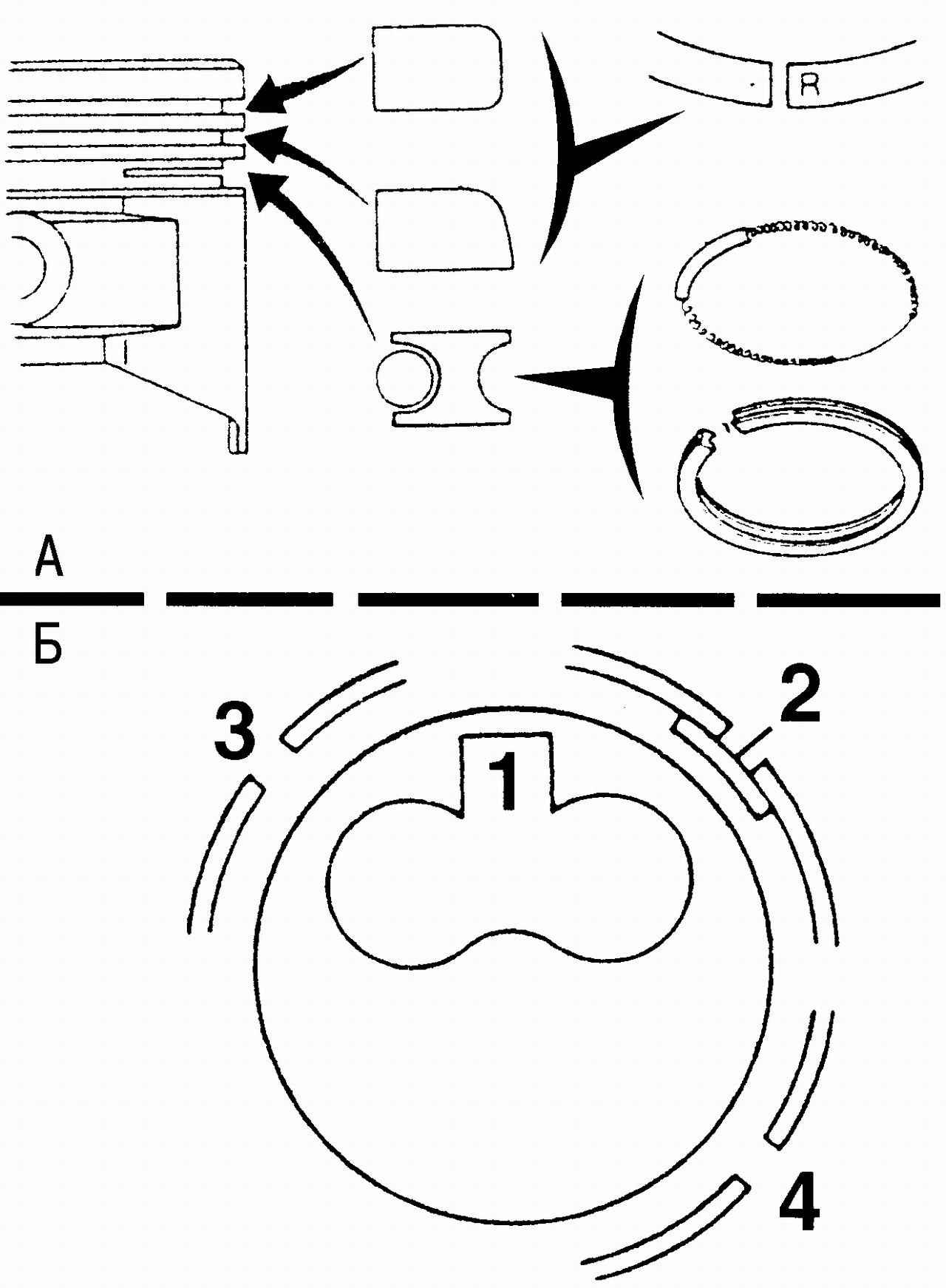

Рис. 3.4. Установка поршневых конец: А — ориентировка колец при установке; Б — разведение замков поршневых колец; 1 — выемка на днище поршня должна быть ориентирована в сторону привода механизма газораспределения; 2 — стык пружинного расширителя маслосъемного кольца; 3 — замок верхнего компрессионного кольца;
4 — замок нижнего компрессионного кольца
|
|
|

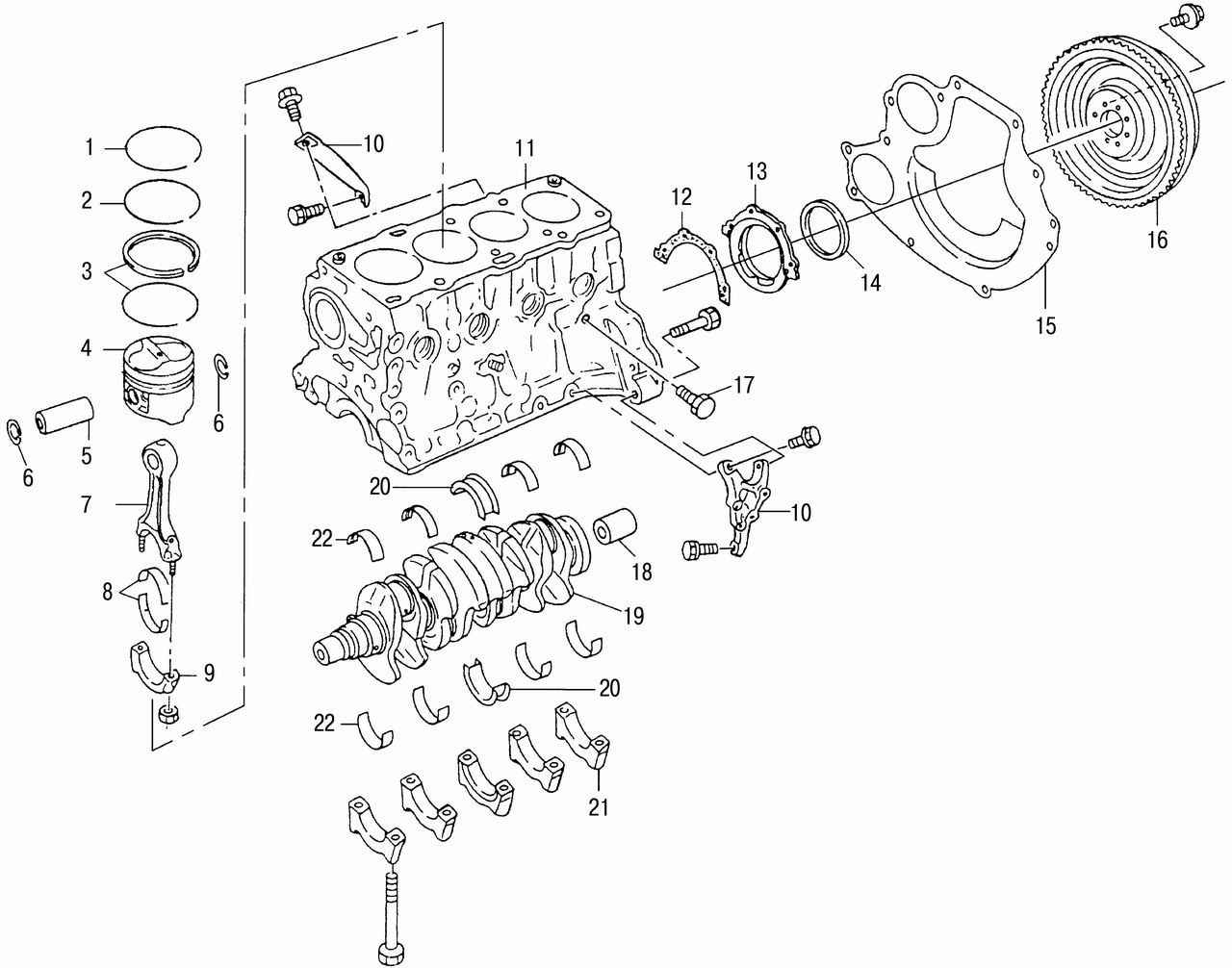

Рис. 3.5. Детали блока цилиндров и кривошипно-шатунного механизма: 1 — верхнее компрессионное кольцо; 2 — нижнее компрессионное кольцо; 3 — маслосъемное кольцо; 4 — поршень; 5 — поршневой палец; 6 — стопорное кольцо; 7 — шатун; 8 — шатунные вкладыши; 9 — крышка нижней головки шатуна; 10 — кронштейн; 11 — блок цилиндров; 12 — прокладка; 13 —держатель заднего сальника коленчатого вала; 14 — задний сальник; 15 — маховик; 16 — задняя крышка блока цилиндров; 17 —пробка отверстия для слива охлаждающей жидкости; 18 — центрирующая втулка; 19 — коленчатый вал;
20 — вкладыш третьей опоры с упорными буртиками; 21 — крышки коренных подшипников коленчатого вала; 22 — вкладыш коренных подшипников коленчатого вала
|
|
|

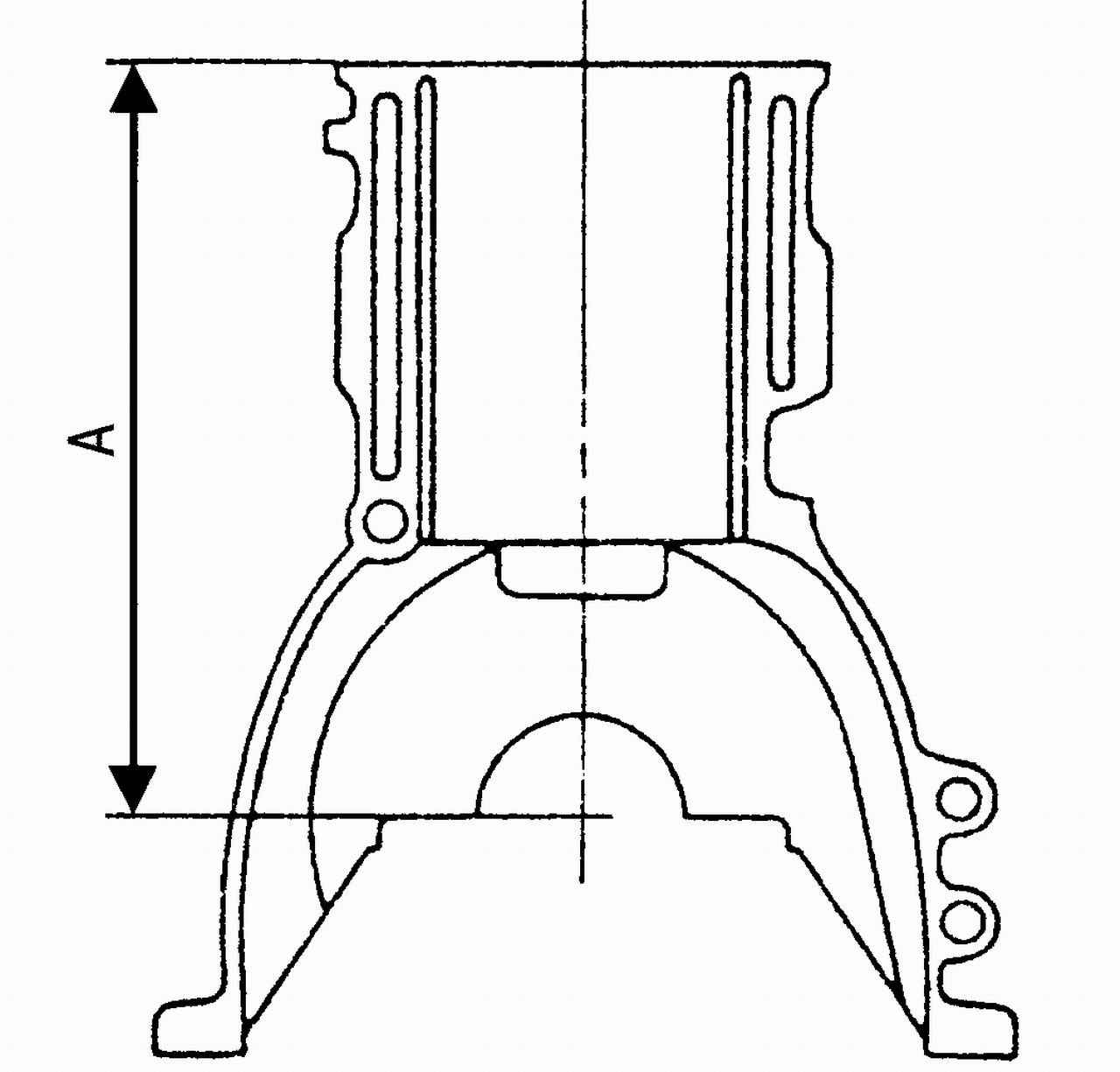

Рис. 3.6. Измерение высоты блока цилиндров
|
|
|

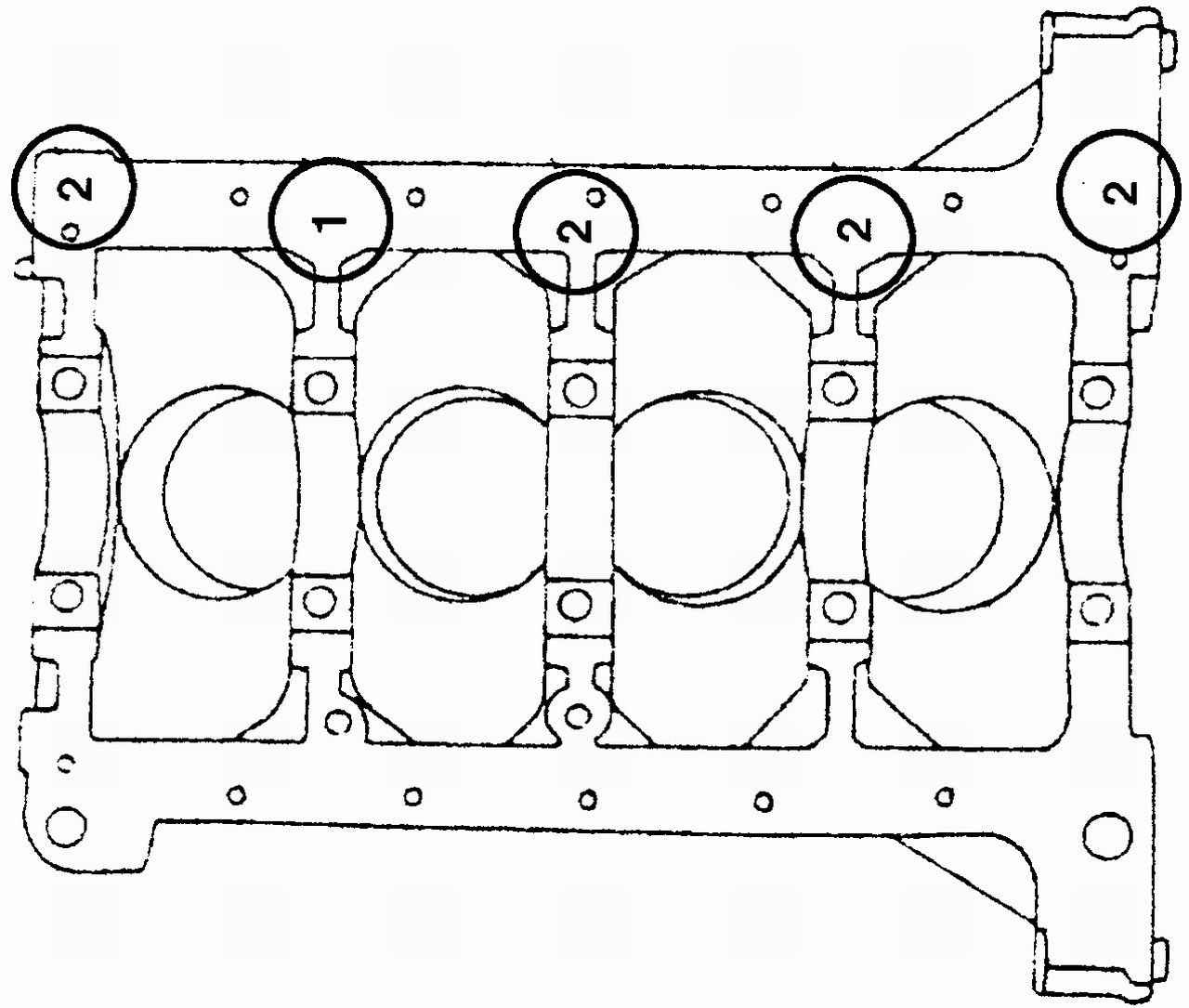

Рис. 3.7. Маркировка размерных групп коренных подшипников блока цилиндров
|
|
|

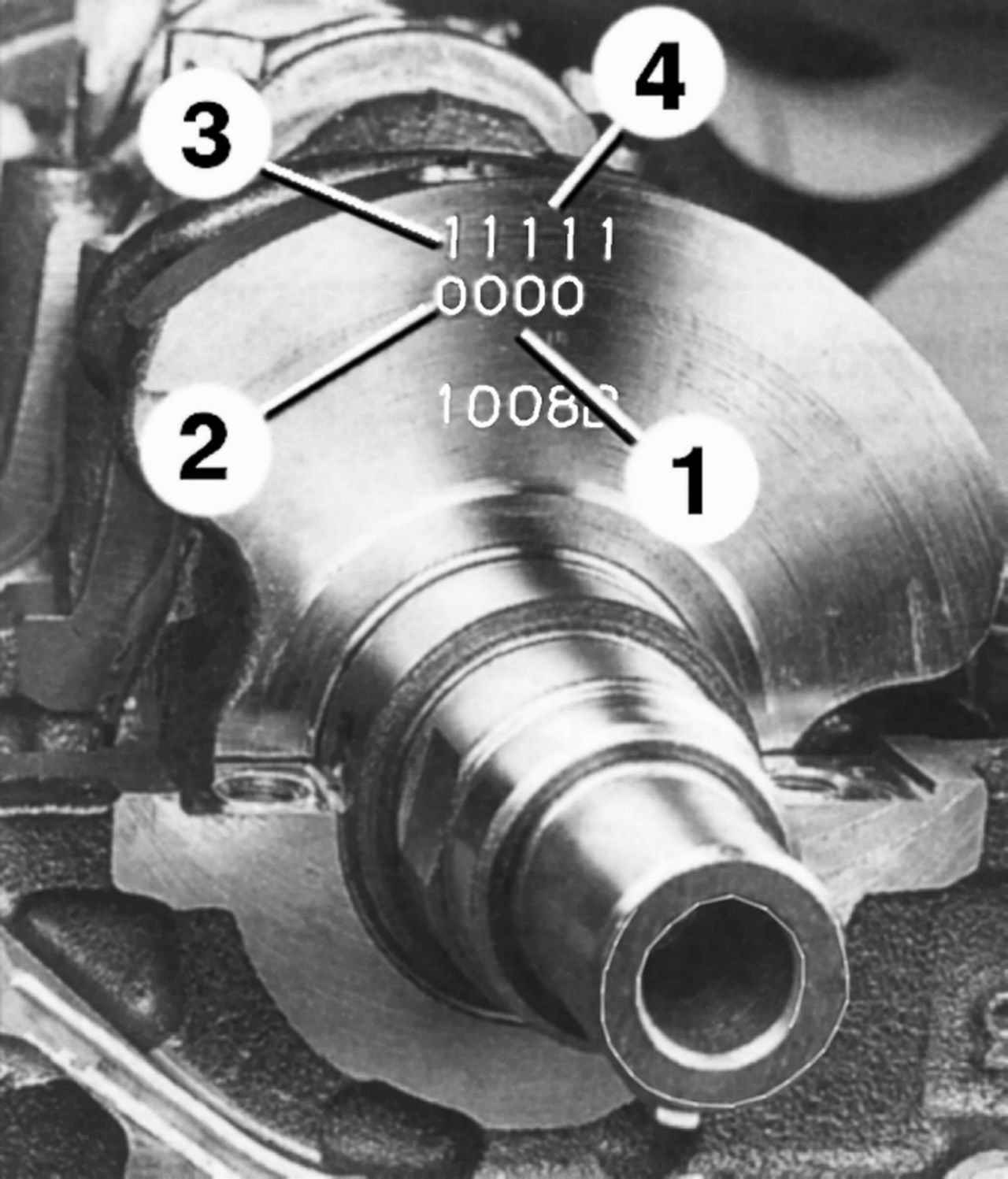

Рис. 3.8. Метки размерных групп шеек коленчатого вала на первом противовесе, считая от привода механизма газораспределения:
1 — код размерной группы диаметров шатунных шеек коленчатого вала; 2 — метка размерной группы диаметра шатунной шейки № 1; 3 — метка размерной группы диаметра коренной шейки № 1; 4 — код размерной группы диаметров коренных шеек коленчатого вала
|
|
|

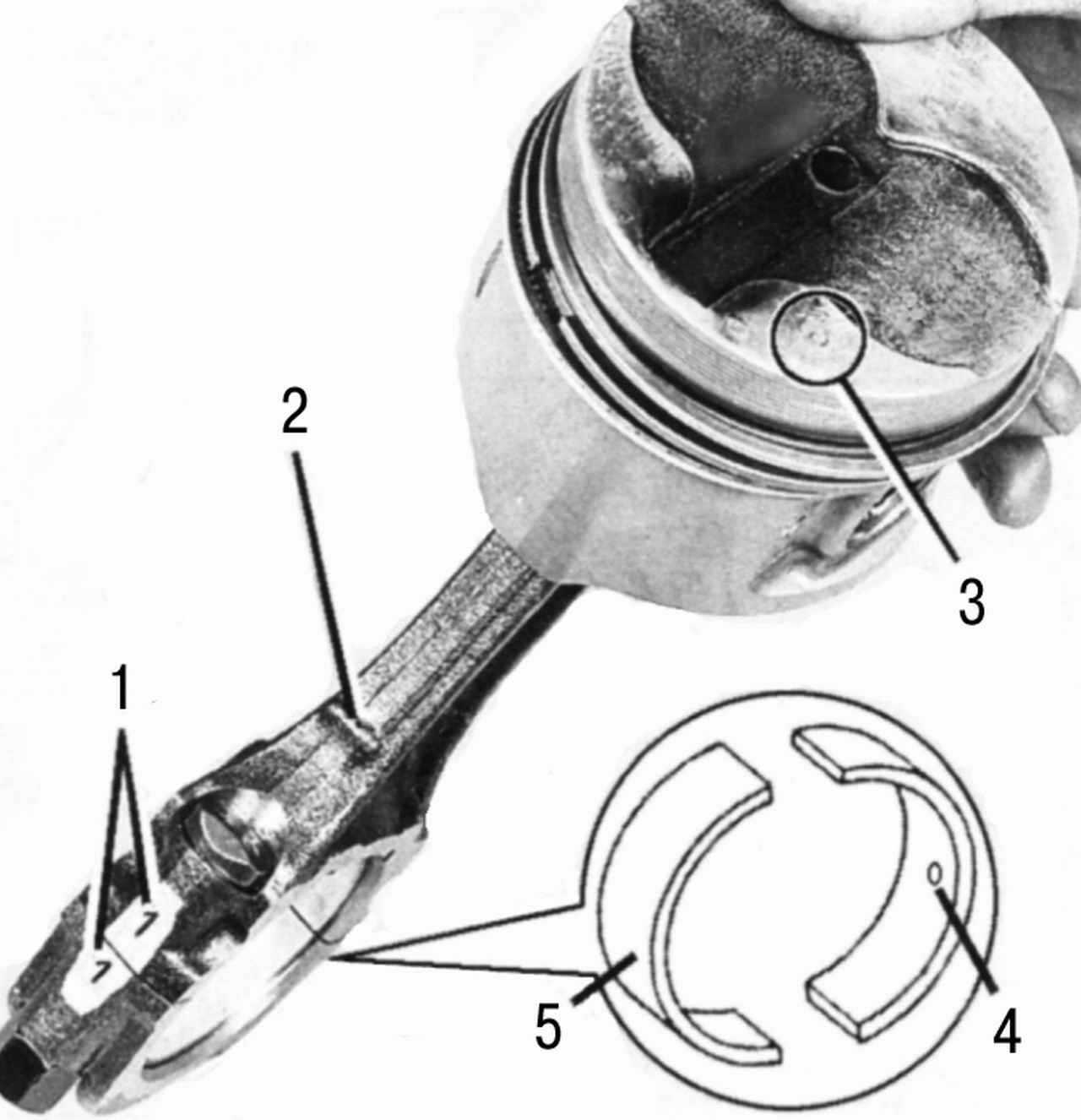

Рис. 3.9. Сборка шатунно-поршневой группы: 1 — номер цилиндра для комплектации шатуна и крышки нижней головки (должен быть ориентирован в сторону масляного фильтра); 2 — отверстие для смазки; 3 — метка размерной группы поршня (должна быть ориентирована в сторону привода распределительного вала); 4 — вкладыш шатуна с отверстием для смазки; 5 — вкладыш крышки нижней головки шатуна
|
|
|

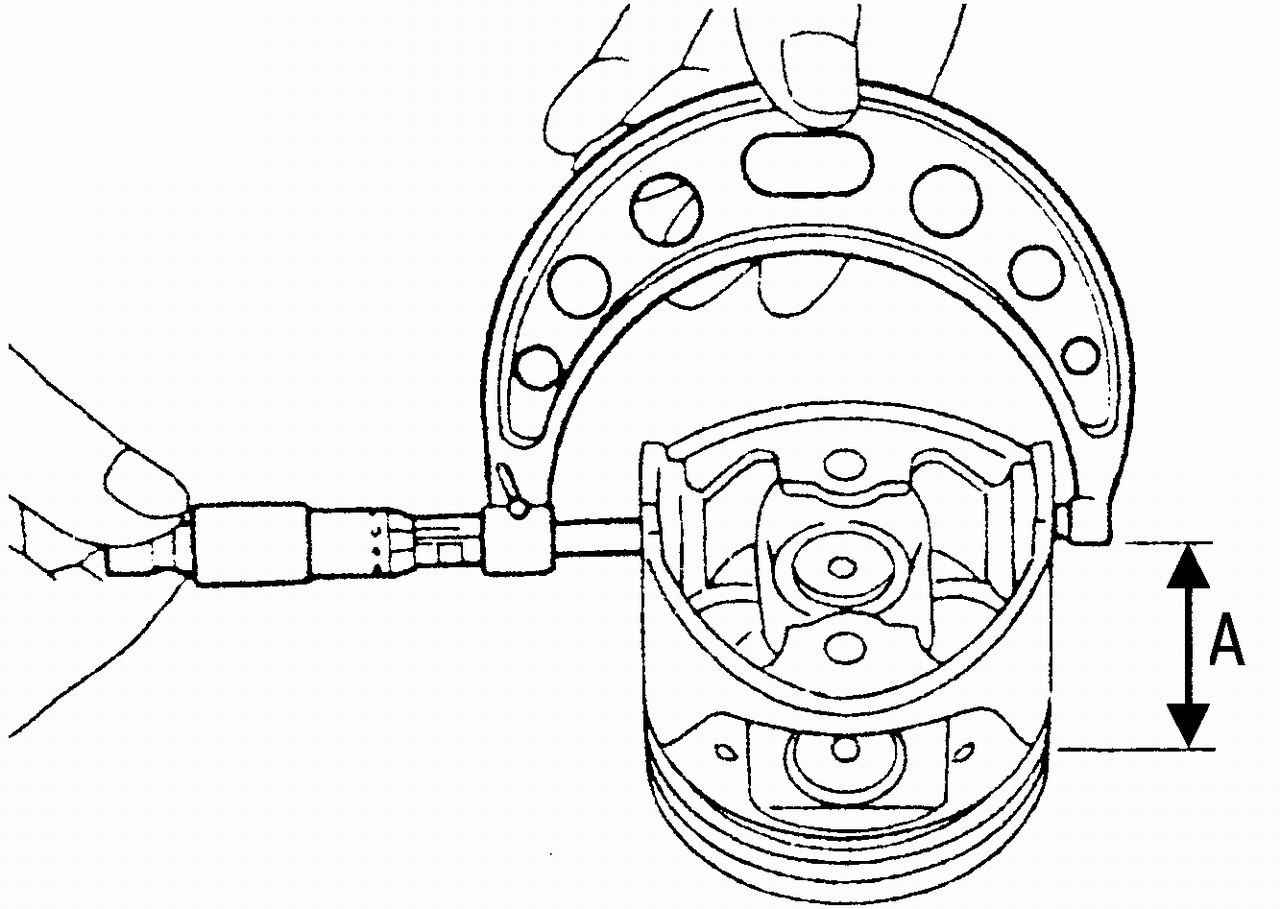

Рис. 3.10. Измерение диаметра поршня: А = 62 мм от днища
|
|
