4.4.1. Проверка технического состояния

Снимите поршневые кольца и очистите от нагара поршни. На поверхности поршней не должно быть рисок и задиров; в противном случае замените поршни. Измерьте диаметр поршней.

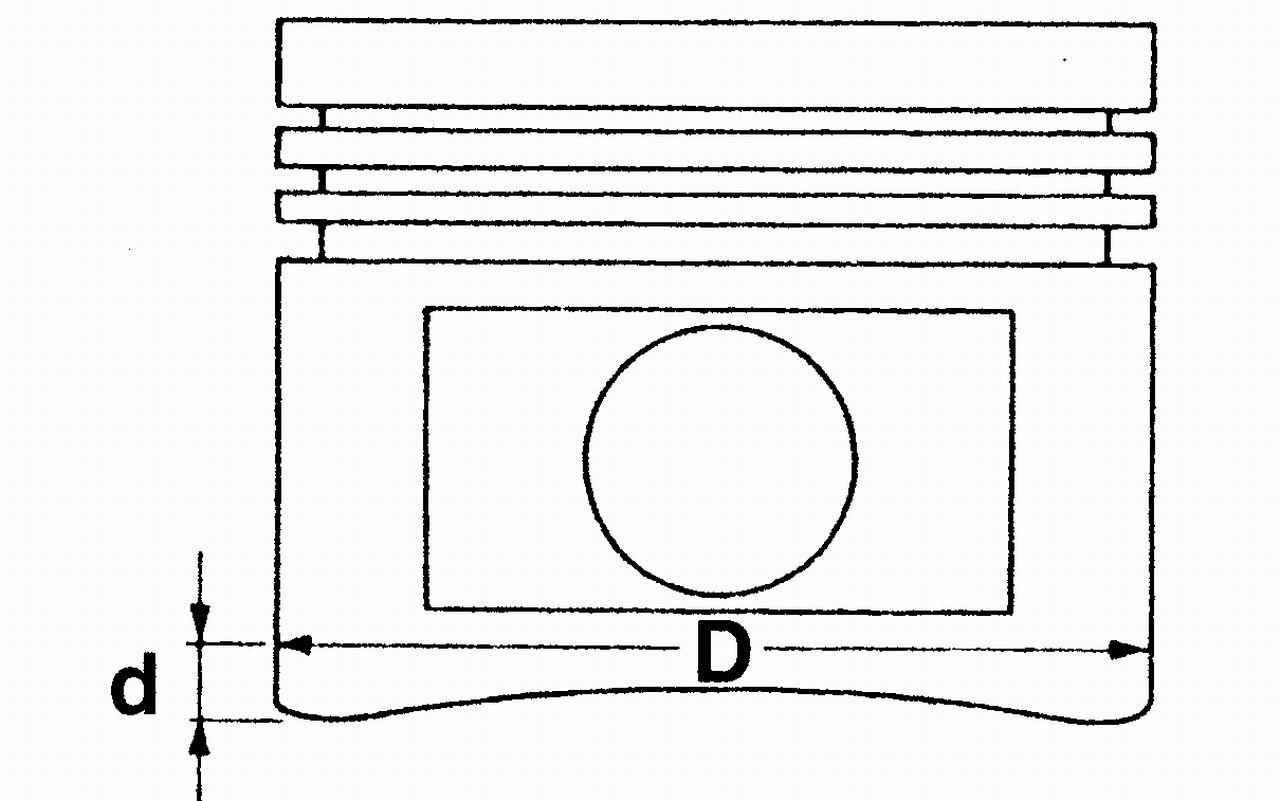

Рис. 2.10. Измерение диаметра (D) поршня на расстоянии (d) от нижнего торца юбки

Диаметр поршня измеряется на расстоянии d от нижнего торца юбки (рис. 2.10) и составляет, мм:

для двигателя GA14DE        7,5

для двигателя GA16DE        9,5

для двигателя SR20DE        11

Проверьте зазор между поршнем и цилиндром при помощи набора плоских щупов или рассчитйте зазор по результатам обмеров деталей. Убедитесь в отсутствии повреждений шпилек шатунов, следов перегрева. Проверьте отверстия верхней и нижней головок шатуна. В них не должно быть повреждений.

Проверьте зазор между поршневым пальцем и втулкой верхней головки шатуна. В случае повышенного зазора замените поршневой палец, втулку головки шатуна или шатун. При замене втулки совместите ее отверстие для смазки с отверстием в головке шатуна. Проверьте зазоры между поршневыми кольцами и канавками. При значительном отклонении от допуска измерьте толщину поршневых колец. При необходимости замените кольца и поршни. Проверьте зазоры в замках колец. При значительно увеличенном зазоре даже при новых поршневых кольцах установите поршни ремонтного размера, проточите цилиндры или замените блок цилиндров.
