4.10.3. Снятие и установка масляного радиатора двигателя SR20DE

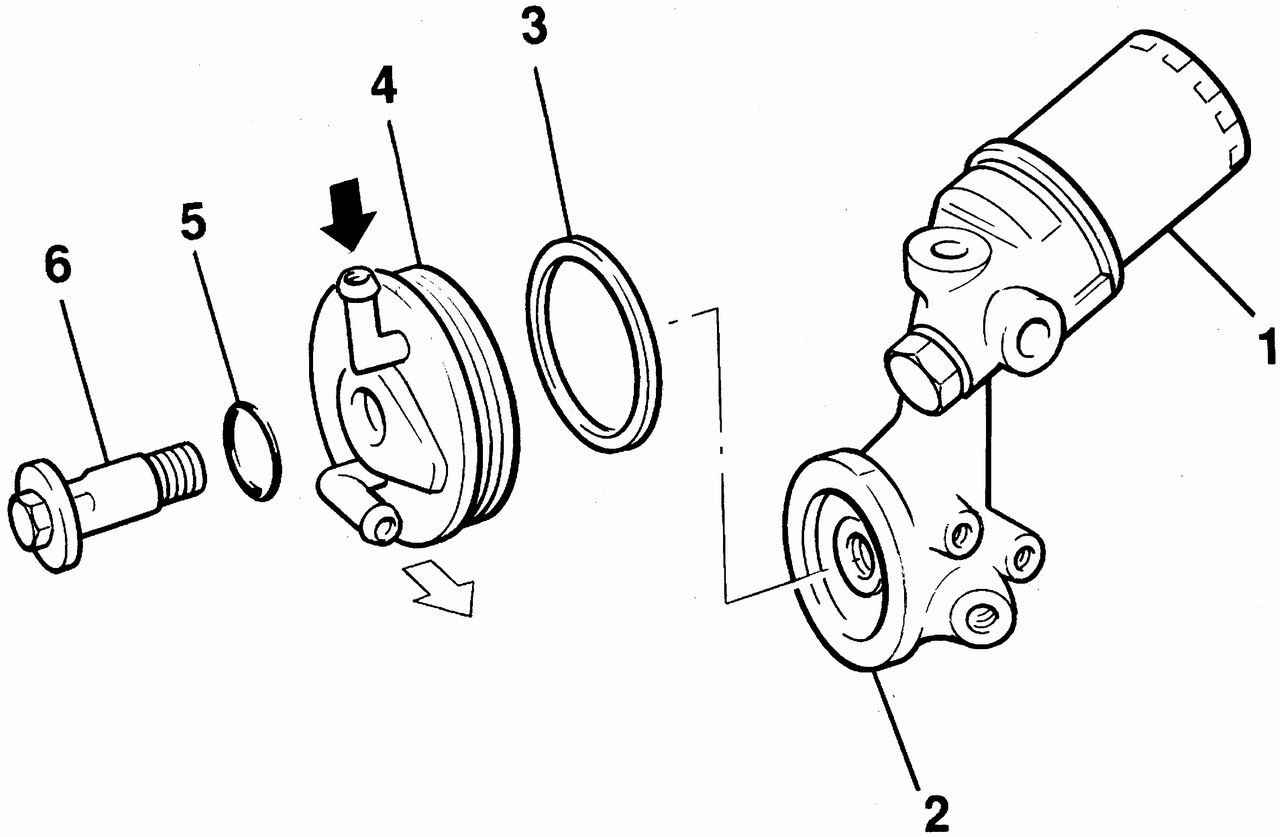

Рис. 2.76. Детали масляного радиатора двигателя SR20DE: 1 — масляный фильтр; 2 — корпус масляного фильтра; 3, 5 — уплотнительное кольцо; 4 — масляный радиатор; 6 — центральный болт

Масляный радиатор установлен на корпусе масляного фильтра и крепится болтом в задней части блока цилиндров (рис. 2.76).

Поднимите переднюю часть автомобиля и поставьте ее на подставки.

Слейте жидкость из системы охлаждения. Отсоедините шланги от корпуса масляного радиатора. Пометьте положение радиатора перед тем, как его снять. Выверните центральный болт. Подставите емкость для сбора вытекающего масла. Снимите уплотнительные кольца. Очистите радиатор и продуйте его сжатым воздухом. Если радиатор поврежден или закупорен, замените его новым.

При сборке замените уплотнительные кольца. Установите радиатор по сделанным ранее меткам. Затяните центральный болт. Выполните оставшиеся операции в порядке, обратном снятию. Пустите двигатель и убедитесь в отсутствии течи. При необходимости долейте масло и охлаждающую жидкость.
