11.5.5. Ремни безопасности с пиротехническим преднатяжителем

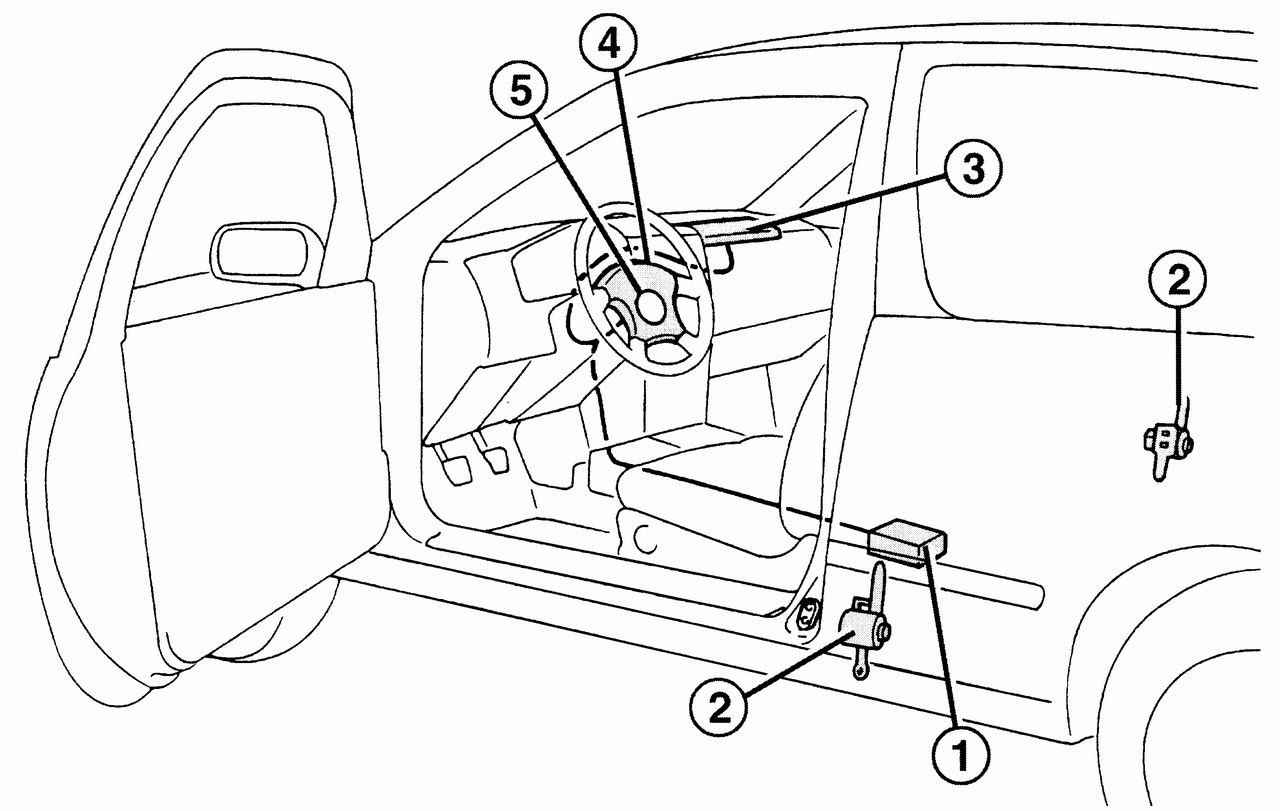

Рис. 9.52. Расположение составных частей устройства подушки безопасности и пиротехнических устройств преднатяжителя ремней безопасности (на автомобилях с двумя блоками подушки): 1 — электронный блок управления; 2 — наматывающий барабан с пиротехническим устройством пред натяжителя ремней безопасности; 3 — блок подушки пассажира; 4 — блок подушки водителя; 5 — поворотный выключатель

Пиротехническое устройство, установленное в системе ремней безопасности, обеспечивает в случае столкновения автомобиля мгновенное натяжение ремней и служит средством пассивной безопасности (рис. 9.52, 9.54).

Рис. 9.54. Ремни безопасности с устройством предварительного натяжения: 1 — нижнее крепление; 2 — верхнее крепление (болт с маркировкой RESISTORX T50); 3 — рычаг безопасности в положении включенного устройства; 4 — рычаг безопасности в положении выключенного устройства

ПРЕДУПРЕЖДЕНИЕ После снятия пиротехнического устройства не подвергайте его ударам, не оставляйте на солнце и не подвергайте нагреванию. При замене используйте только детали, предназначенные для данной модели автомобиля, включая ремни безопасности, электронное оборудование и соединительные провода. Перед проведением работ отсоедините провод от минусовой клеммы аккумуляторной батареи.
