11.2.14. Снятие и установка панели приборов
|
|

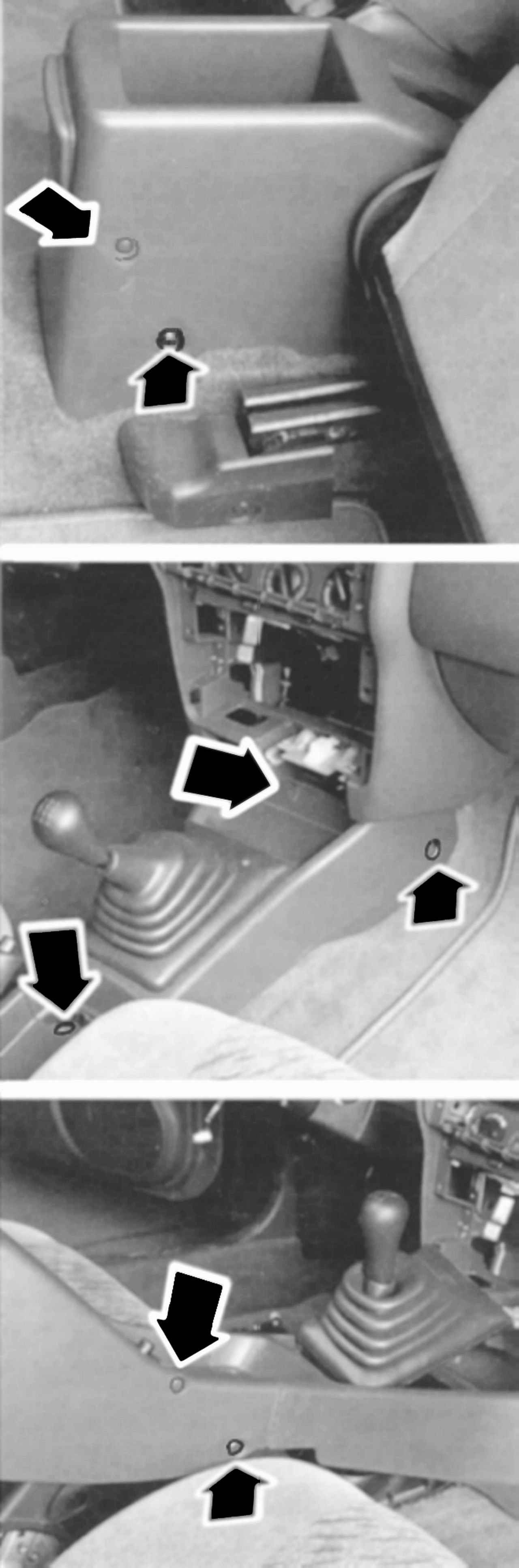

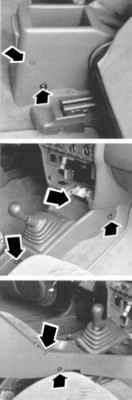

Рис. 9.37. Винты крепления центральной консоли в сборе
|
|
|

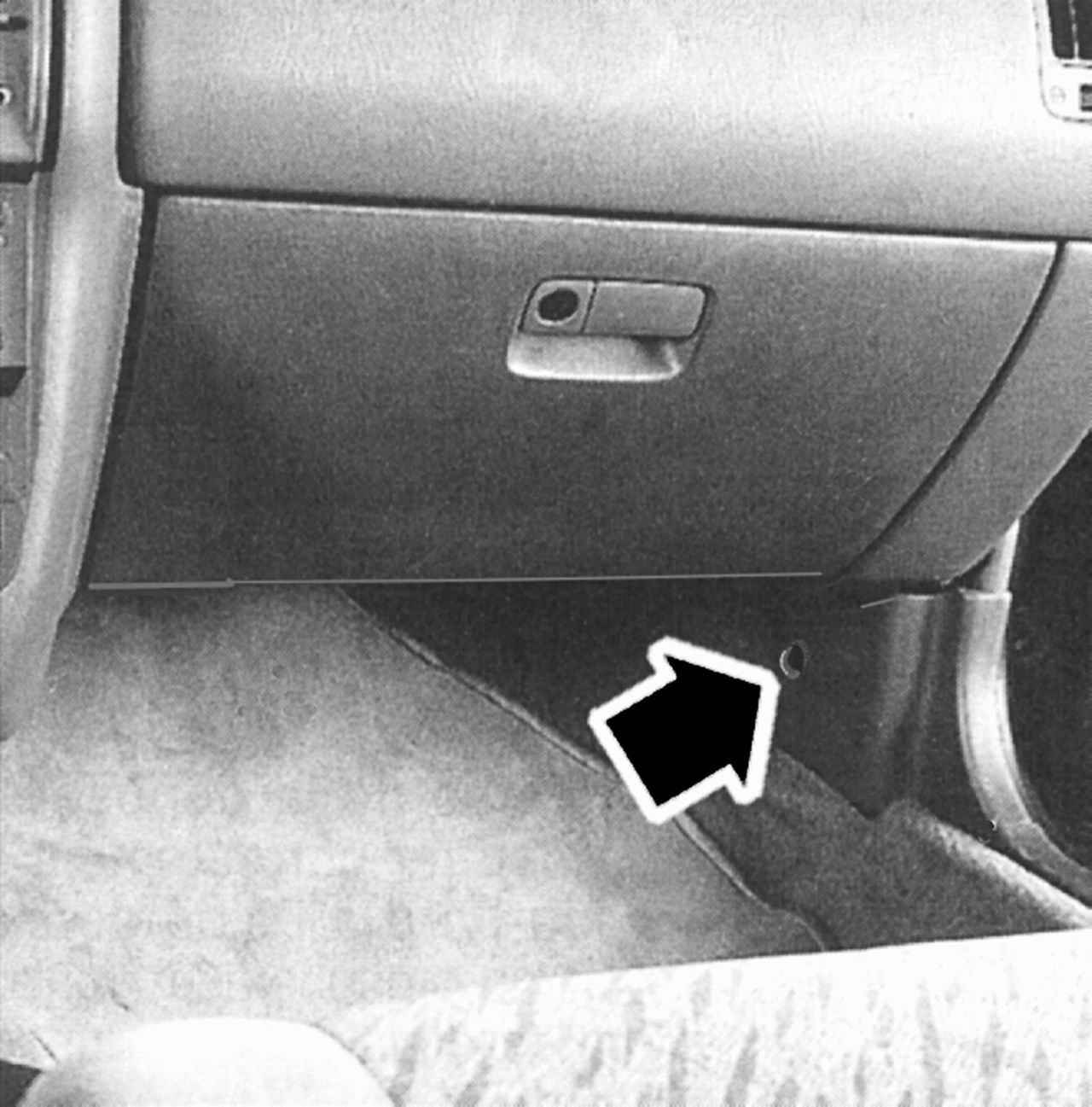

Рис. 9.38. Винт крепления нижней части облицовки передней правой стойки кузова
|

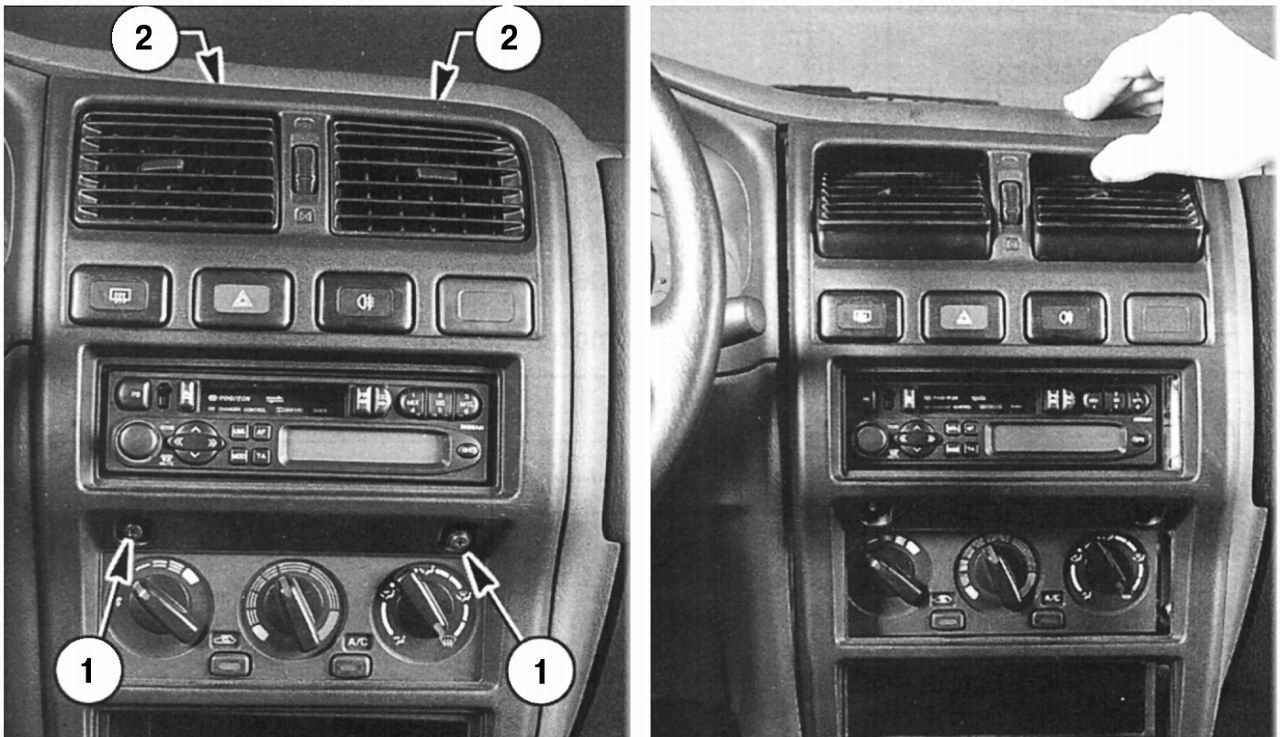

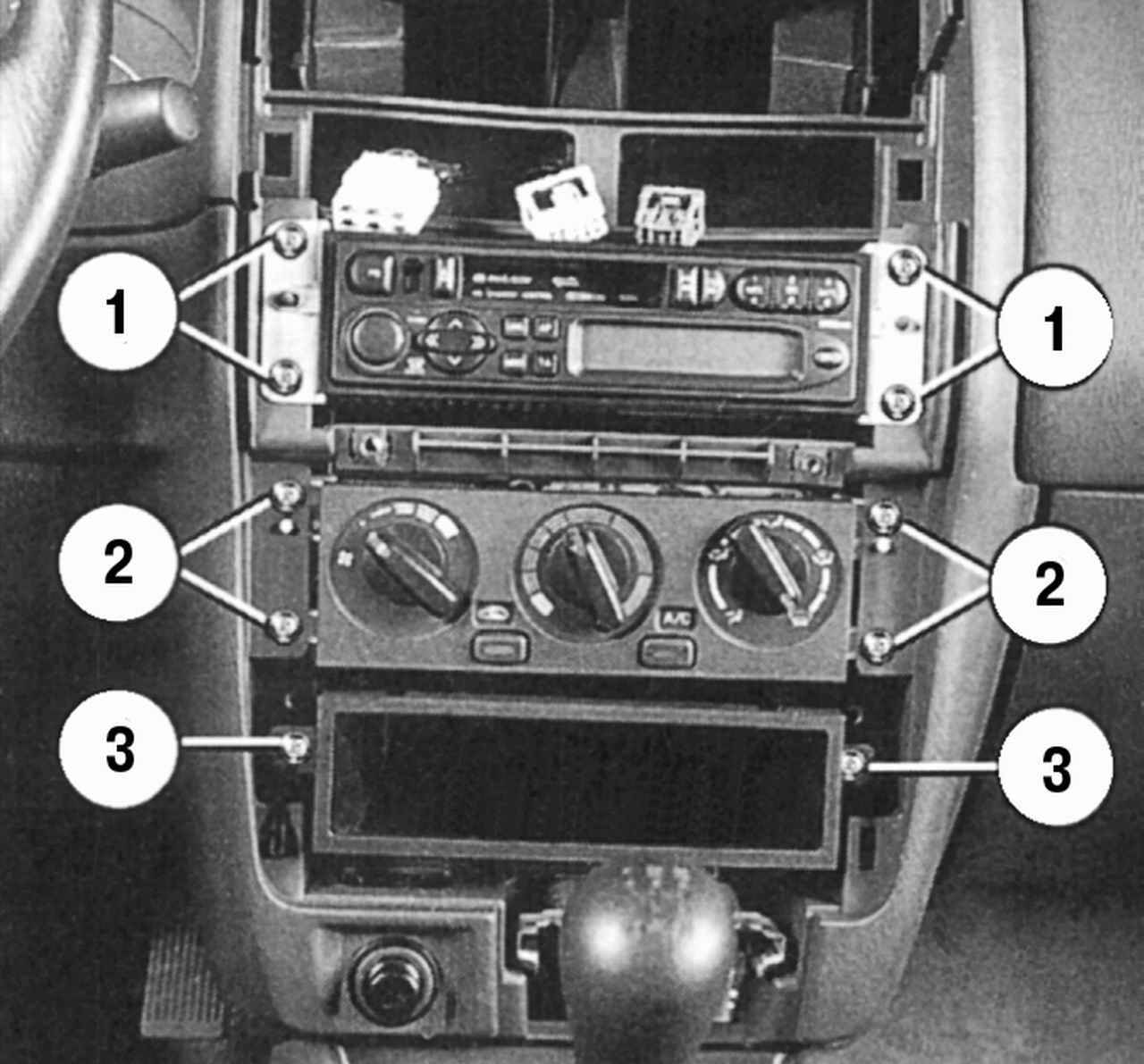

Отсоедините минусовой провод от аккумуляторной батареи. Снимите модули подушек безопасности со стороны водителя и пассажира (в зависимости от варианта компоновки). Выньте пепельницу. Выверните винты крепления центральной части облицовки панели, расположенные под автомагнитолой ( рис. 9.35). Снимите центральную часть облицовки панели приборов, извлекая ее из двух пружинных замков, расположенных над центральными соплами вентиляции, затем снимите выключатели и разъедините штекерные колодки. Снимите автомагнитолу и центральный вещевой ящик. Выверните винты крепления панели управления вентиляцией и отоплением ( рис. 9.36). Снимите прикуриватель и освещение пепельницы. В зависимости от комплектации, сдвиньте чехол рычага переключения передач от нижнего положения или снимите кожух рычага переключения передач. Передвиньте сидения до упора вперед, затем снимите крепления задней части центральной консоли ( рис. 9.37).
|
|
Рис. 9.39. Винты крепления (1) и пружинные защелки (2) нижней части облицовки панели приборов
|
|
|

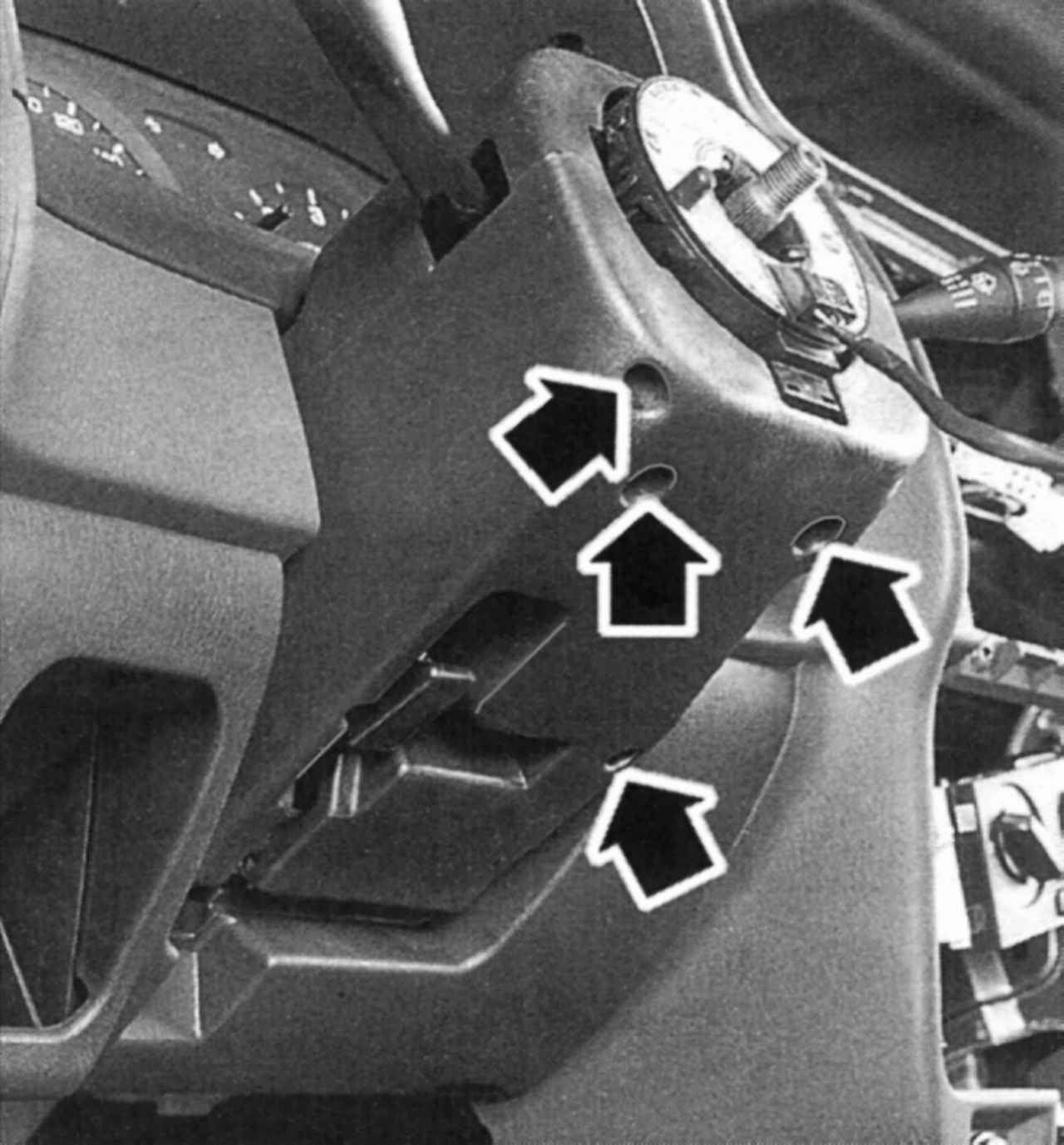

Рис. 9.40. Винты крепления верхней и нижней частей кожуха облицовки вала рулевого управления
|
|
|
Рис. 9.41. Винты крепления панели приборов
|
|
|

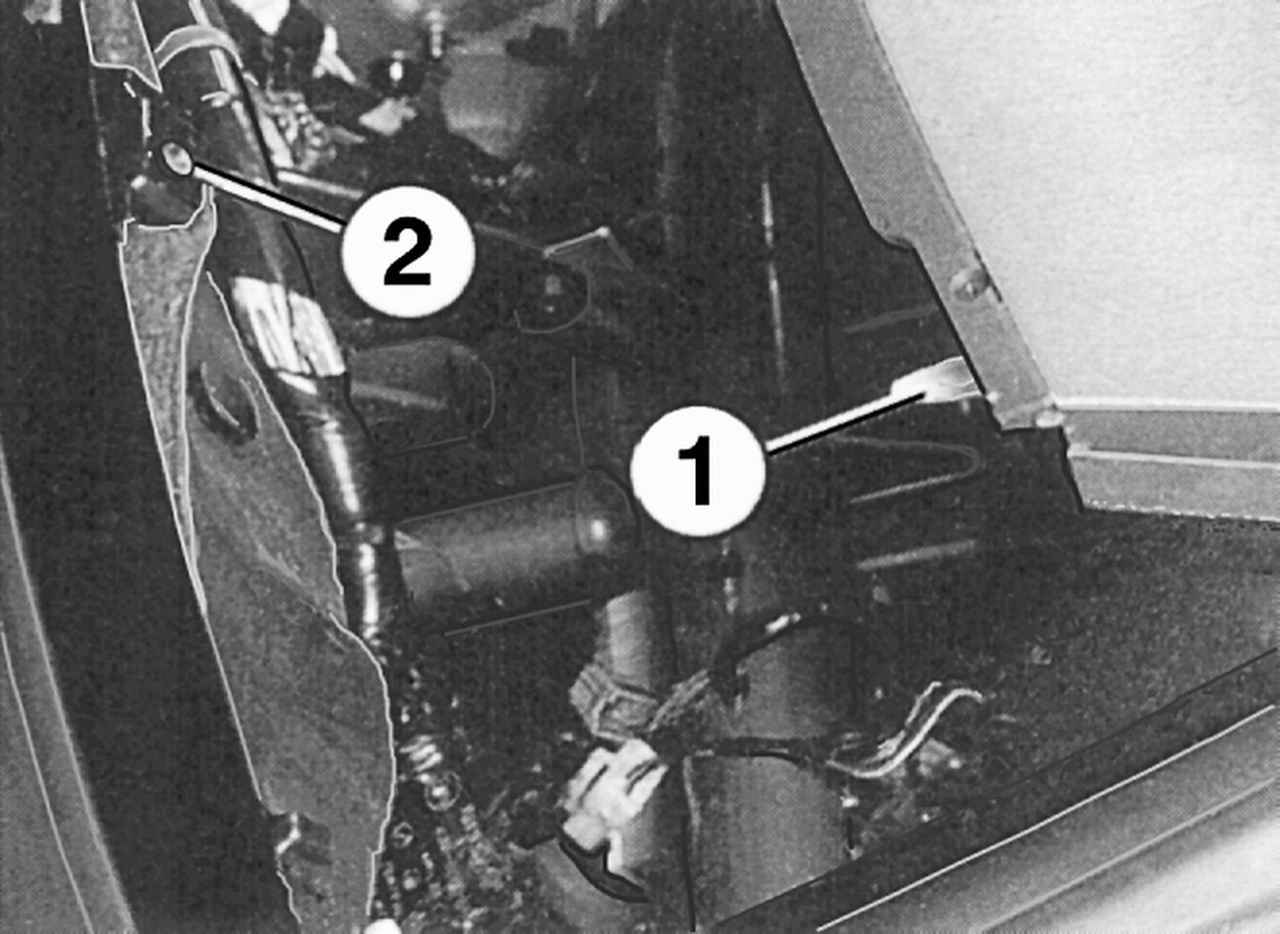

Рис. 9.42. Крепление левой стороны панели приборов: 1 — центрирующий выступ; 2 — выемка для центрирующего выступа
|
Передвиньте сидения назад и снимите крепления передней части центральной консоли. Выверните задний болт крепления передней части центральной консоли, который находится между рычагом переключения передач и рычагом привода стояночного тормоза. Приподнимите центральную консоль за заднюю часть, выньте болты крепления передней и задней частей и снимите консоль в сборе. Откройте вещевой ящик, снимите нижние оси крепления и выдвиньте вещевой ящик. Отсоедините выключатель освещения вещевого ящика и выньте лампочку вместе с патроном. Снимите облицовку передней правой стойки кузова под панелью приборов ( рис. 9.38). Снимите с левой стороны нижнюю часть облицовки панели приборов ( рис. 9.39). Разъедините разъемы звукового сигнала, снимите рулевое колесо. При этом следите за тем, чтобы передние колеса были установлены в положение, соответствующее прямолинейному движению автомобиля. Снимите кожух облицовки вала рулевого управления ( рис. 9.40). Снимите рамку комбинации приборов. Снимите комбинацию приборов. С левой стороны снимите и отсоедините провод управления наружными зеркалами заднего вида, затем корректор положения фар в вертикальной плоскости. Выверните винт крепления панели приборов, расположенный в районе комбинации приборов, затем винты, находящиеся у основания центральной части панели приборов, и нижние винты крепления с каждой стороны ( рис. 9.41). Освободите от пружинных защелок с каждой стороны облицовку передних стоек кузова. На автомобилях с противоугонным устройством снимите с правой стороны и отсоедините контрольную лампу. Снимите декоративные заглушки верхних винтов крепления панели. Выверните верхние винты крепления панели приборов, затем осторожно выньте вместе с помощником две верхние центрирующие втулки и воздуховоды ( рис. 9.42), стараясь не повредить органы управления.
Установку производите в последовательности, обратной снятию. При этом следите за правильной центровкой панели приборов по фиксирующим втулкам. Обратите внимание на правильное положение воздуховодов. Соедините штекерные колодки. Перед окончательной установкой необходимо убедиться в работоспособности всех органов управления.
|
