10.4. Снятие и установка комбинации приборов

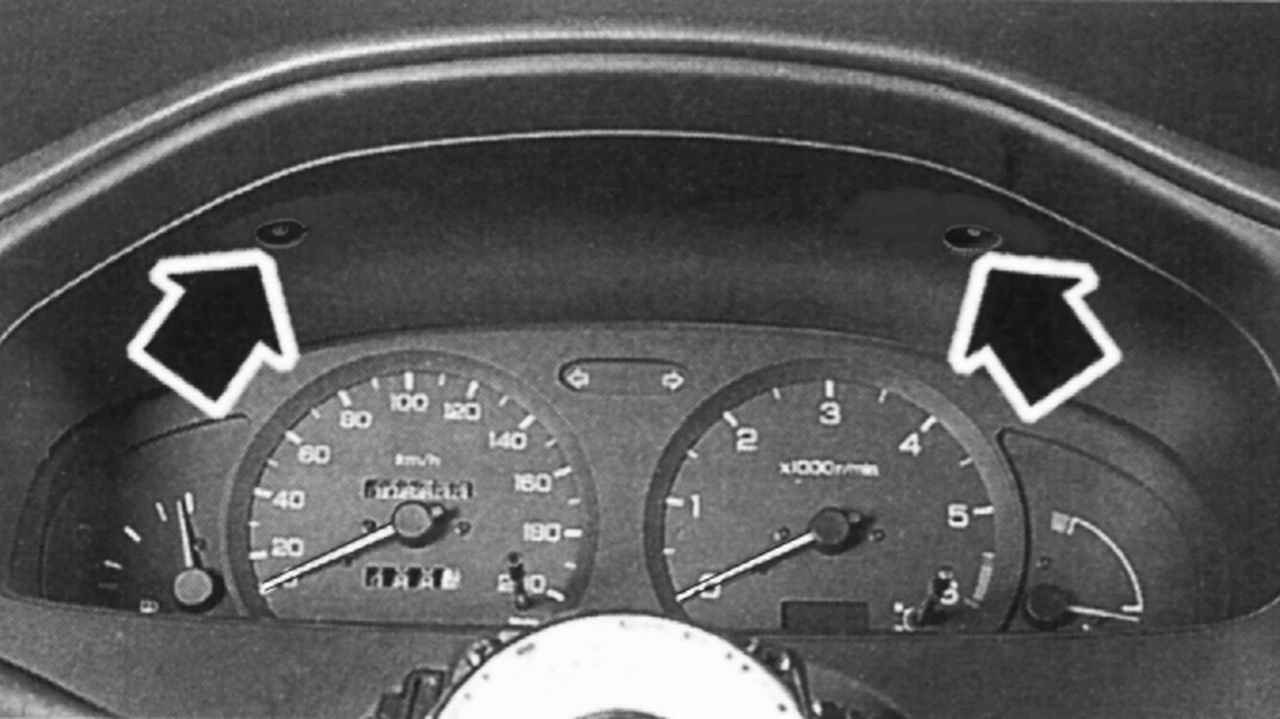

Рис. 8.6. Винты крепления рамки комбинации приборов

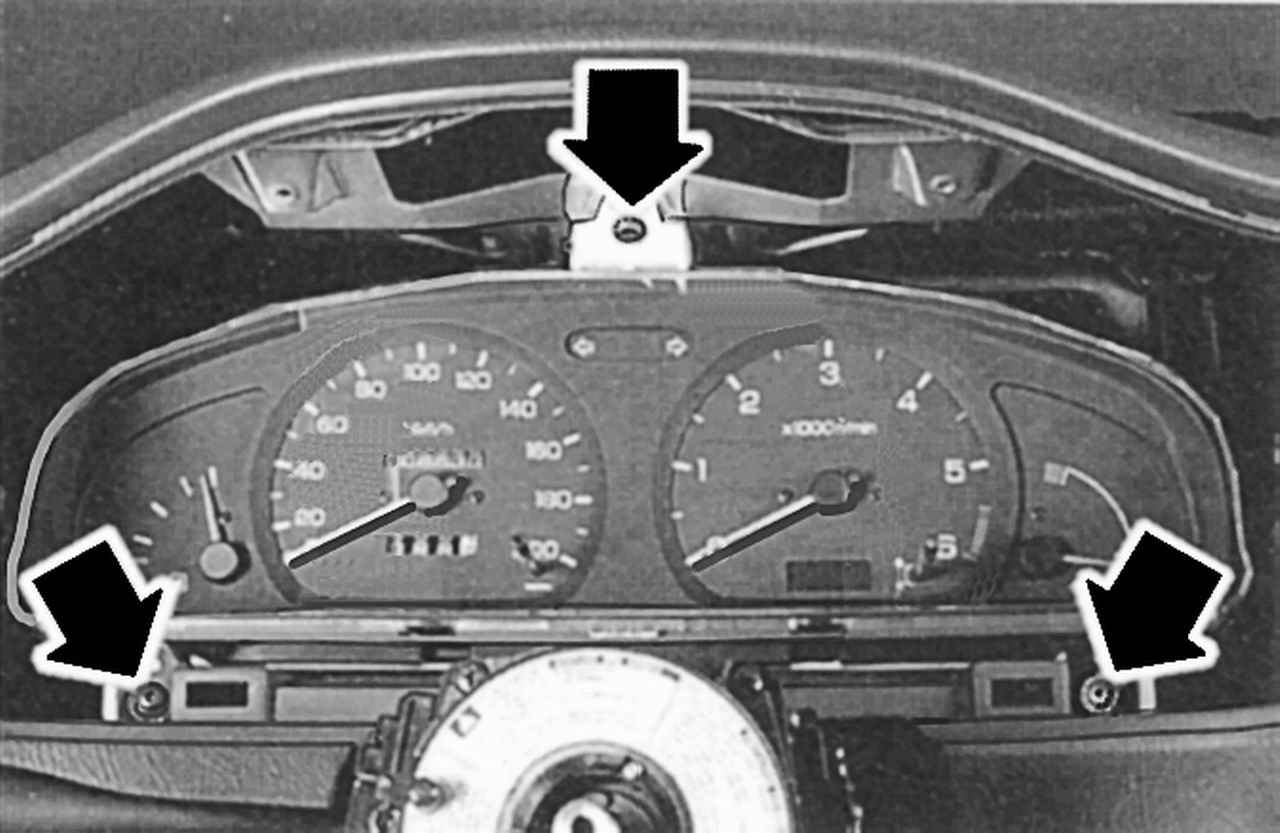

Рис. 8.7. Винты крепления комбинации приборов

Отсоедините от аккумуляторной батареи минусовой провод. Установите рулевое колесо в положение для прямолинейного движения. Снимите облицовочный кожух вала рулевого управления. Снимите рулевое колесо. Выверните винты крепления рамки комбинации приборов (рис. 8.6), затем выверните винты крепления комбинации приборов (рис. 8.7), потяните ее на себя и отсоедините трос спидометра и разъемы приборов. Выньте комбинацию приборов.

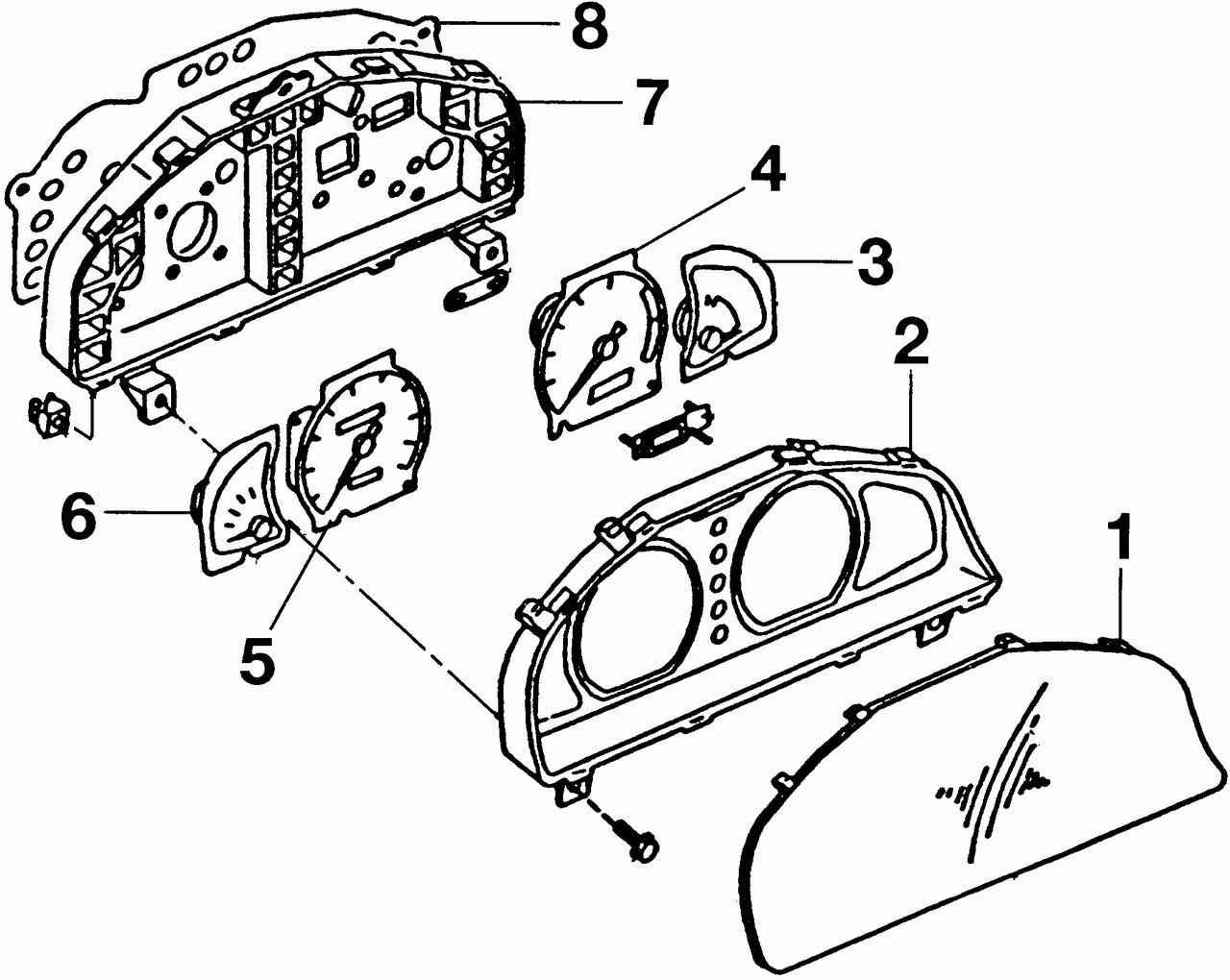

Рис. 8.8. Детали комбинации приборов: 1 — защитное стекло; 2 — крышка; 3 — указатель температуры охлаждающей жидкости; 4 — тахометр; 5 — спидометр; 6 — указатель уровня топлива; 7 — корпус; 8 — печатная плата

Установку производите в порядке, обратном снятию. Перед окончательной затяжкой винтов крепления убедитесь в правильном подсоединении разъемов и троса спидометра. На рис. 8.8 показаны детали комбинации приборов.
