1.10.10.3. Регулировка магнитного отклонения

ОБЩИЕ СВЕДЕНИЯ

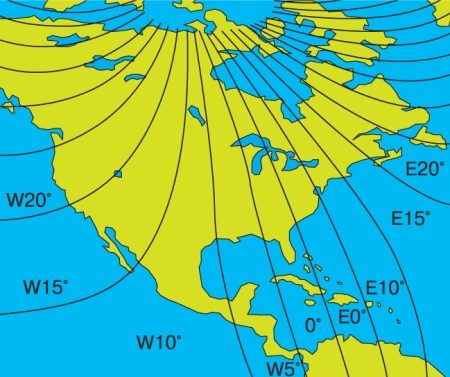

Угол магнитного отклонения различен в различных местах планеты, но его примерная карта показана на рисунке.

В некоторых областях указание компаса на север (магнитный север) будет отличаться от направления на север на карте.

Это происходит вследствие наклона оси вращения Земли. Это отклонение называется магнитным отклонением, и отклонение на 20° на запад и на 20° на восток можно отрегулировать с шагом в 5°.

Если магнитное отклонение направления на север, показываемое компасом (на магнитный север), от направления на север на карте составляет 5° к западу.

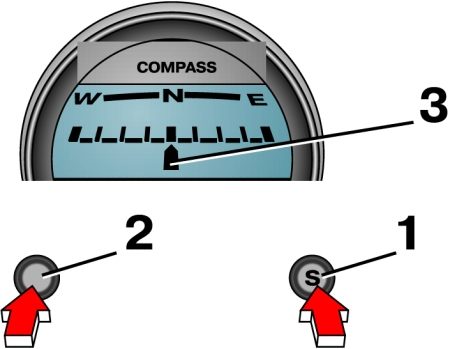

1. Нажмите на кнопку регулировки компаса (1) и  на кнопку регулировки магнитного отклонения  (2) одновременно на 1–2 с, появятся указатель  севера (W–N–E), шкала и точка, указывающая  направление (3). Сейчас градуировка шкалы  изменилась с 22,5 до 5° на деление.

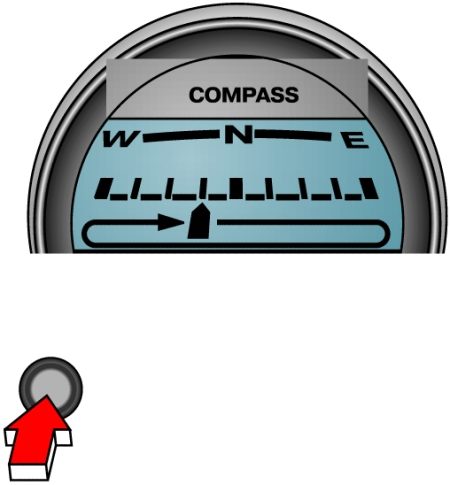

2. Каждый раз при нажатии на кнопку  регулировки магнитного отклонения, то  указатель передвигается по часовой стрелке  на одно деление шкалы. Если долго удерживать  кнопку регулировки магнитного отклонения,  точка-указатель начнет двигаться  автоматически. Отпустите кнопку, и точка  остановится.

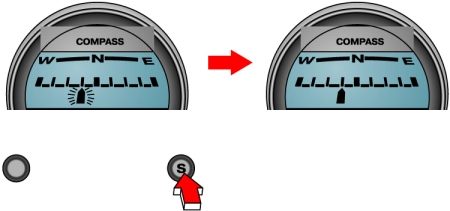

3. Нажмите на кнопку регулировки компаса на  1–2 с, и точка-указатель начнет мигать. Когда  точка перестанет мигать и останется гореть,  регулировка будет завершена.
