1.43. Предохранители

ОБЩИЕ СВЕДЕНИЯ

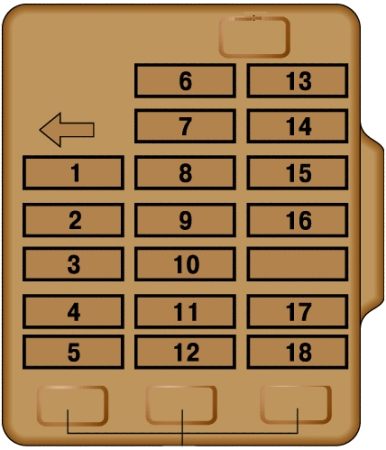

Блок предохранителей

Блок предохранителей расположен под приборным щитком на стороне водителя. В случае если перегорит какой-либо из предохранителей, необходимо отыскать и устранить причину перегорания предохранителя перед его установкой нового. Запасные предохранители расположены в блоке предохранителей.

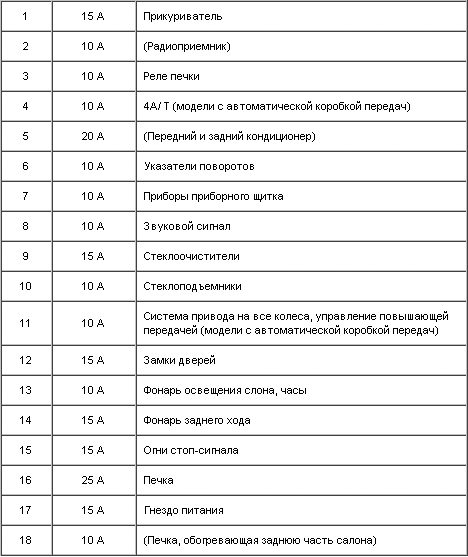

Мощности предохранителей

Электрооборудование салона

( ) – обозначает оборудование, которое может быть не установлено

А/Т – автоматическая коробка передач

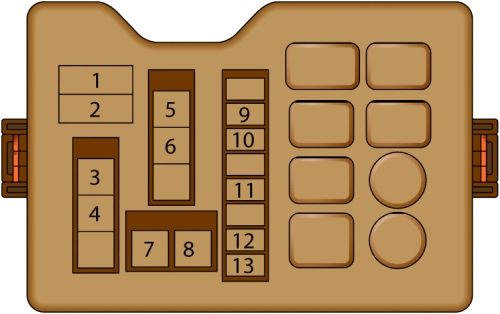

Двигательный отсек

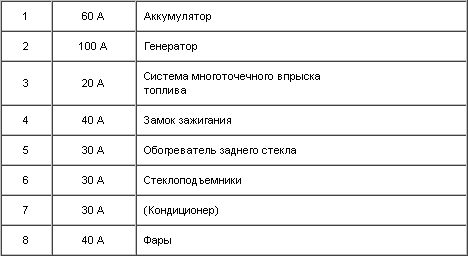

Пережигаемые перемычки

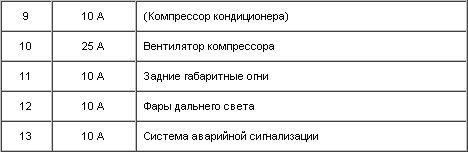

Предохранители

( ) – обозначает оборудование, которое может быть не установлено

Предупреждение

Перед заменой предохранителя поверните ключ в замке зажигания в положение LOCK или достаньте его из замка зажигания.

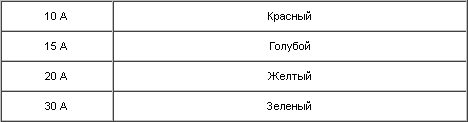

Цвет предохранителей

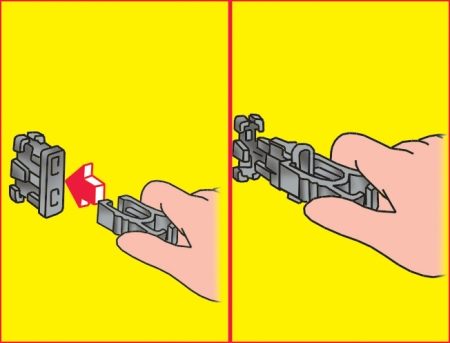

Если вам необходимо заменить предохранитель, снимите ключ для снятия предохранителей с крышки и с его помощью достаньте перегоревший предохранитель так, как показано на рисунке.

Предупреждение

Мощности предохранителей и защищаемые ими цепи указаны на крышке блока предохранителей. Если предохранитель часто перегорает, отыщите причину неисправности и устраните ее.
