8.2.3. Снятие и установка заднего бампера

Снятие

Снимите задний комбинированный фонарь.

Снимите накладку порога задней двери.

Снимите крышку вентиляционного отверстия.

Отсоедините разъем жгута проводов заднего бампера.

Снятие деталей производится в порядке, указанном на рисунке.

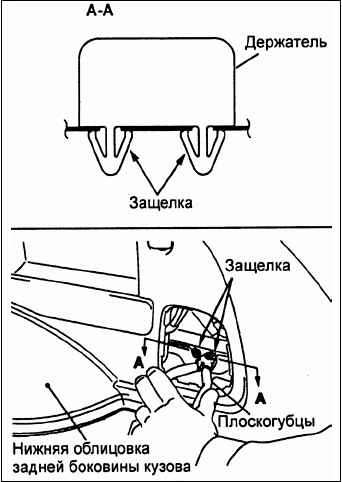

Снятие фиксаторов

С помощью плоскогубцев сожмите защелки держателей и затем снимите держатели из салона.

Установка деталей производится в порядке, обратном снятию.

После завершения установки деталей подсоедините разъем жгута проводов заднего бампера.

Установите крышку вентиляционного отверстия.

Установите накладку порога задней двери.

Установите задний комбинированный фонарь.
