8.2.14. Регулировка стекла боковой двери

Проверьте плавность перемещения стекла двери вдоль направляющего желобка при поднятии и опускании стекла до крайних положений.

В случае, если стекло двери перемещается вверх и вниз не плавно, произведите регулировку.

Снимите облицовку двери в сборе и водонепроницаемую пленку.

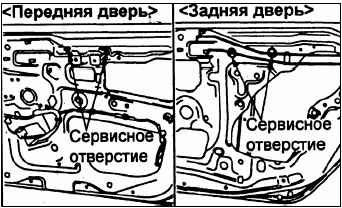

Ослабьте винты крепления стекла двери через сервисные отверстия при полностью поднятом стекле двери и слегка опустите стекло двери.

Полностью поднимите стекло двери и надежно затяните винты крепления стекла двери через сервисные отверстия.

ПРИМЕЧАНИЕ Данная регулировка производится, если стекло двери автоматически начинает перемещаться вниз при нажатии на переключатель для поднятия стекла.

Снимите облицовку двери в сборе и водонепроницаемую пленку.

Опустите стекло двери до крайнего положения, затем отсоедините стекло от держателя на стеклоподъемнике. Поднимите и опустите стекло двери рукой для проверки рабочего усилия.

ВНИМАНИЕ Установите мягкий буфер внутри двери для предотвращения повреждения стекла при его случайном падении.

Если стекло двери перемещается вверх – вниз не плавно, то выполните следующие проверки и, при необходимости, отремонтируйте детали.

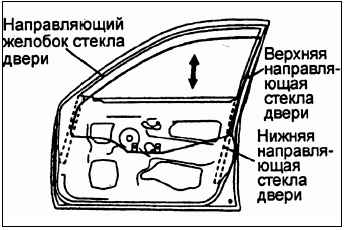

Проверьте правильность установки направляющего желобка стекла двери.

Устраните перекручивание верхней направляющей стекла двери.

Проверьте правильность установки нижней направляющей стекла двери.

Если ремонт или регулировку выполнить невозможно, замените дверь в сборе.

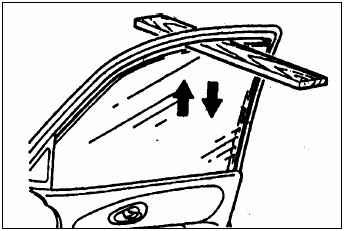

Поместите деревянный брусок толщиной примерно 10 мм, как показано на рисунке затем поднимите стекло двери.

Проверьте, что после зажатия бруска стекло опустилось примерно на 150 мм. Если работа стеклоподъемника не соответствует указанной, то причиной может быть неисправность концевого выключателя стеклоподъемника, дефект разъема или жгута проводов, неисправность вспомогательного переключателя стеклоподъемника или главного переключателя стеклоподъемников, неправильная регулировка концевого выключателя.

ВНИМАНИЕ Если предохранительный механизм стеклоподъемника сработал три или больше раз подряд, то необходимо произвести инициализацию травмобезопасной функции стеклоподъемника.
