8.2.21. Снятие и установка замка и ручки задней двери

Снятие

Снимите накладку порога задней двери.

Снимите нижнюю облицовку задней двери.

Снимите водонепроницаемую пленку двери.

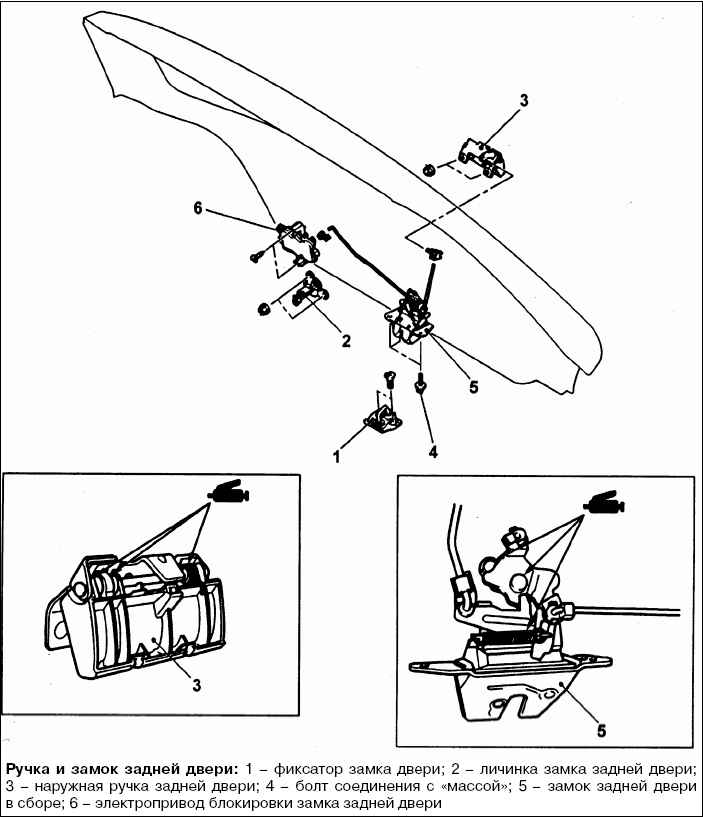

Снятие деталей производится в порядке, указанном на рисунке.

Установка

При установке деталей обратите внимание на операцию снятия фиксатора замка двери.

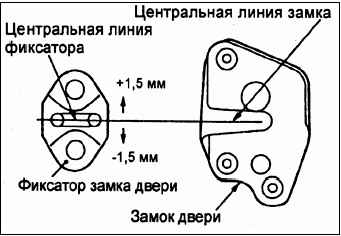

Установите фиксатор замка двери так, чтобы отклонение его центральной линии относительно центральной линии ответной части замка двери не превышало 1,5 мм.

После завершения установки деталей проверьте ход наружной ручки задней двери.

Установите водонепроницаемую пленку двери.

Установите нижнюю облицовку задней двери.

Установите накладку порога задней двери.
