7.5.7. Снятие и установка заднего комбинированного фонаря

Снимите крышку вентиляционного отверстия.

Отсоедините разъемы заднего комбинированного фонаря.

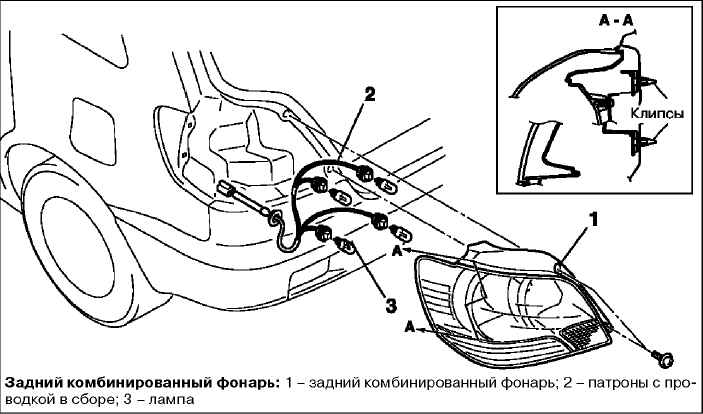

Снятие деталей производится в порядке, указанном на рисунке.

Установка деталей производится в порядке, обратном снятию.

После завершения установки деталей выполните следующие операции.

Подсоедините разъемы заднего комбинированного фонаря.

Установите крышку вентиляционного отверстия.
