7.5.10. Снятие и установка выключателя аварийной сигнализации

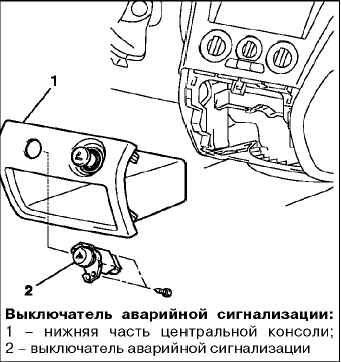

Снятие деталей производится в порядке, указанном на рисунке.

Установка деталей производится в порядке, обратном снятию.

Проверка выключателя аварийной сигнализации

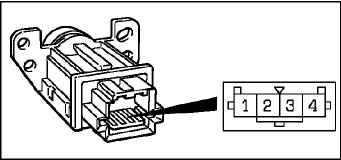

Проверьте состояние цепи между выводами разъема выключателя при различных положениях выключателя по приведенной таблице.

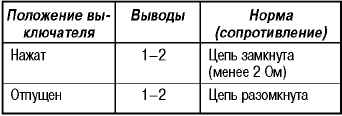

Таблица проверки выключателей
