7.5.5. Снятие и установка заднего противотуманного фонаря

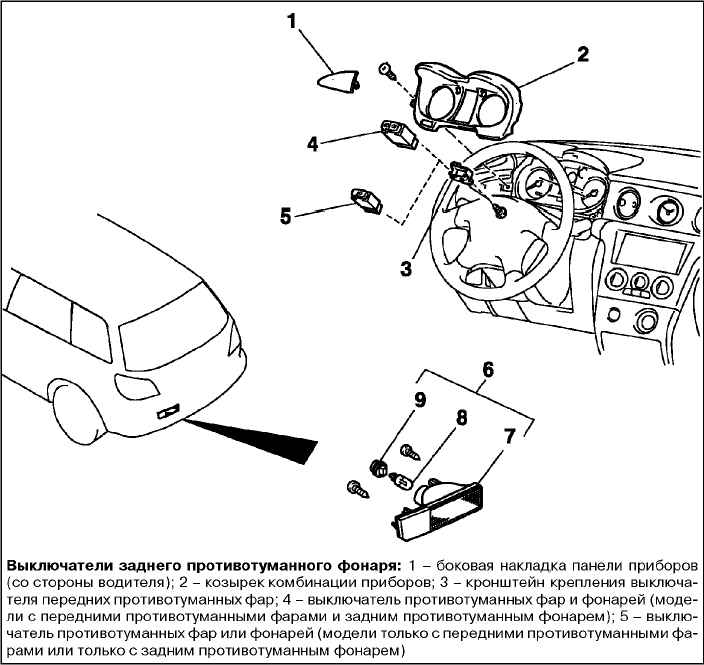

Снятие деталей производится в порядке, указанном на рисунке.

Установка деталей производится в порядке, обратном снятию.

При снятии деталей обратите внимание на операцию снятия бокового указателя поворотов. С помощью специального инструмента подденьте боковой указатель поворота и снимите его с панели переднего крыла.

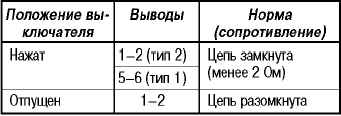

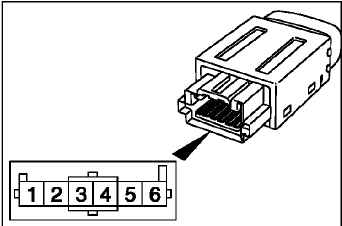

Проверьте состояние цепи между выводами разъема выключателя при различных положениях выключателя по приведенной таблице.

ПРИМЕЧАНИЕ Тип 1 – модели с передними противотуманными фарами и задним противотуманным фонарем; тип 2 – модели только с передними противотуманными фарами или только с задним противотуманным фонарем

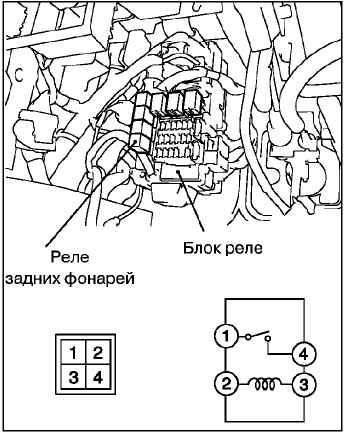

Проверьте наличие замкнутой цепи между выводами «1»–«4» реле, когда питание не подается.

Подведите питание (напряжение аккумуляторной батареи) к выводам «3» (+) и «2» (–) и проверьте наличие замкнутой цепи между выводами «1»–«4» реле (сопротивление менее 2 Ом).
