7.4.8. Снятие и установка датчика детонации

Отсоедините разъём датчика давления усилителя рулевого управления.

Отсоедините разъём компрессора кондиционера.

Снимите фиксатор разъёма компрессора кондиционера.

Снимите насос усилителя рулевого управления.

Снимите кронштейн насоса усилителя рулевого управления.

Снимите центральную крышку.

Отсоедините разъём датчика положения коленчатого вала.

Снимите датчик положения коленчатого вала.

Снимите кронштейн крепления разъёма датчика.

Снимите с установочного кронштейна насос гидроусилителя рулевого управления с подсоединёнными шлангами.

ВНИМАНИЕ Отведите насос так, чтобы он не мешал дальнейшей работе. В этом положении закрепите его прочной веревкой или проводом.

ВНИМАНИЕ Не допускайте ударов или падения снятого датчика детонации. В этом случае может произойти его повреждение датчика детонации и, возможно, потребуется замена датчика.

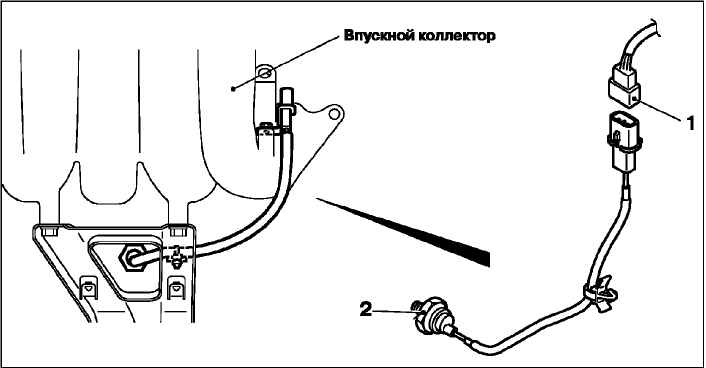

Отсоедините разъём датчика детонации 1.

Снимите датчик детонации 2.

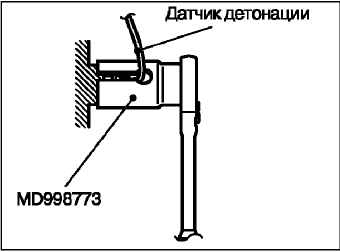

Для снятия датчика детонации используйте специальный ключ (MD998773).

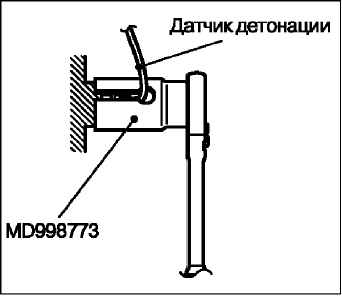

Для установки датчика детонации используйте специальный ключ (MD998773). Затягивайте датчик требуемым моментом затяжки.
