7.4.3. Снятие осцилограмм высокого напряжения с использованием осцилографа

Установите на высоковольтный провод специальный датчик.

ВНИМАНИЕ Для цилиндров 2 и 4 полярность напряжения пробоя будет противоположен на полярности напряжения для цилиндров 1 и 3.

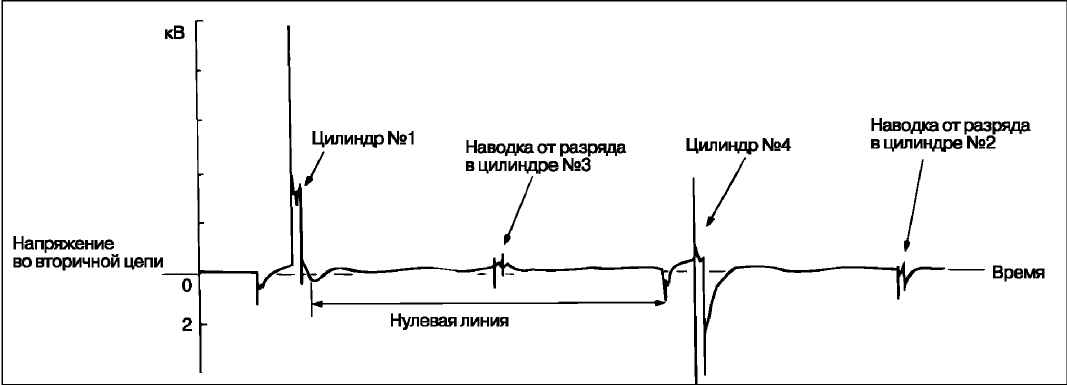

Так как используется система зажигания с одновременным искровым разрядом в двух цилиндрах, то можно одновременно наблюдать осцилограммы напряжения для двух цилиндров (для 1 и 4 цил.и для 2 и 3 цил.). Однако снятие осцилограммы высокого напряжения возможно только для того цилиндра, на проводе которого установлен специальный датчик.

Бывает затруднительно определить, к какому цилиндру относится наблюдаемая осцилограмма. Следует запомнить, что осцилограмма того цилиндра, к проводу которого подключен высоковольтный датчик, будет иметь более устойчивое изображение на экране.

Установите на высоковольтный провод датчик синхронизации.

ВНИМАНИЕ Датчик синхронизации устанавливайте на тот же высоковольтный провод, на который установлен специальный высоковольтный датчик.

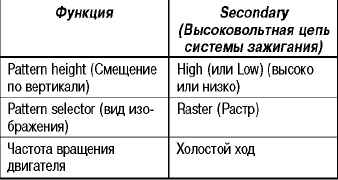

Условия, при которых производится измерение (изменен только параметр «pattern selector» – вид изображения)

Pattern selector (вид изображения)

Display (длительное отображение)

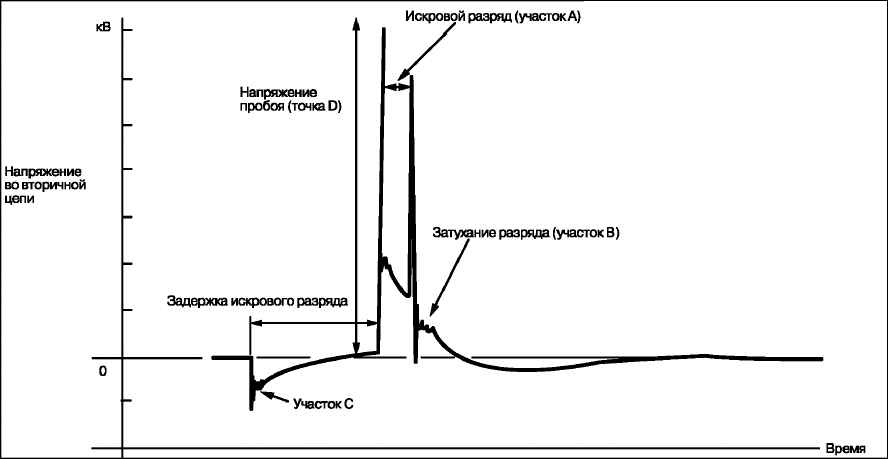

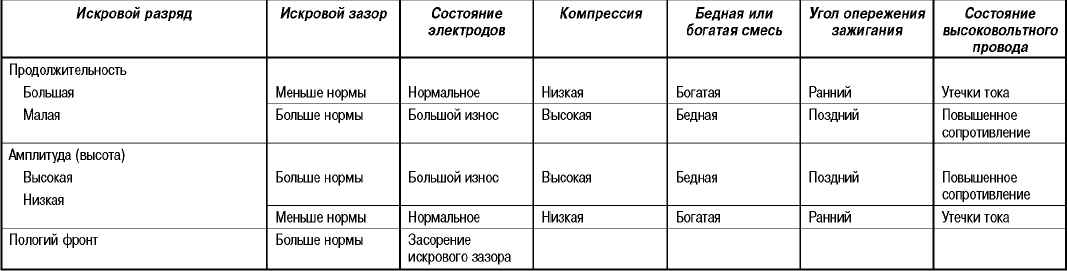

Участок А: амплитуда (высота), лительность и задний фронт искрового разряда позволяют установить следующие отклонения (Смотрите примеры осцилограмм с характерными неисправностями – примеры 1, 2, 3 и 4).

Участок В: количество колебаний на участке затухания (Смотрите пример осцилограмм №5).

Участок С: количество колебаний в начале участка роста пробивного напряжения (Смотрите пример осцилограмм №5).

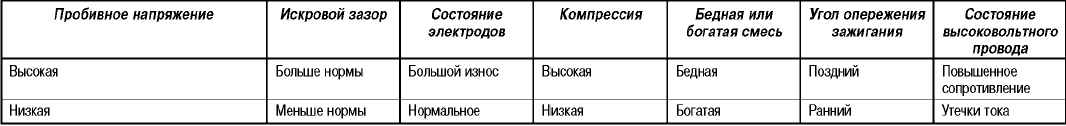

Точка D: пробивное напряжение (а также распределение напряжения по цилиндрам) позволяет установить следующие закономерности.
