7.4.4. Примеры осцилограмм высокого напряжения неисправной системы зажигания

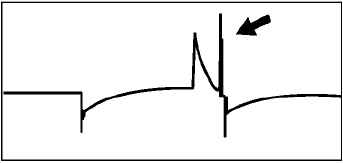

Искровой разряд происходит при большом напряжении, длительность разряда мала.

Причина неисправности – искровой зазор слишком велик.

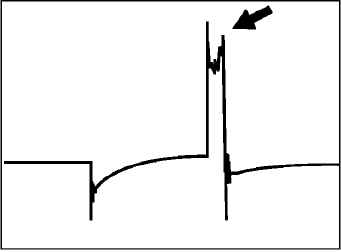

Искровой разряд происходит при невысоком напряжении, задний фронт – пологий, длительность разряда велика. Заключительная фаза разряда искажена. При такой форме сигнала возможны пропуски воспламенения рабочей смеси.

Причина неисправности – искровой зазор слишком мал.

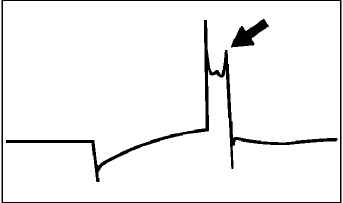

Искровой разряд происходит при невысоком напряжении, задний фронт – пологий, длительность разряда велика. Однако при этом не наблюдается искажения сигнала.

Причина неисправности – искровой зазор засорён.

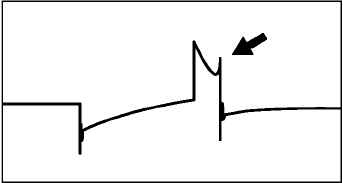

Искровой разряд происходит при большом напряжении, длительность разряда мала. Разницу между данной осцилограммой и осцилограммой в примере 1 уловить весьма трудно.

Причина неисправности – перетёрся провод высокого напряжения, нарушен контакт наконечников.

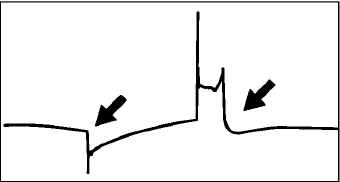

На участке затухания отсутствуют колебания.

Причина неисправности – замыкания витков в катушке зажигания.
