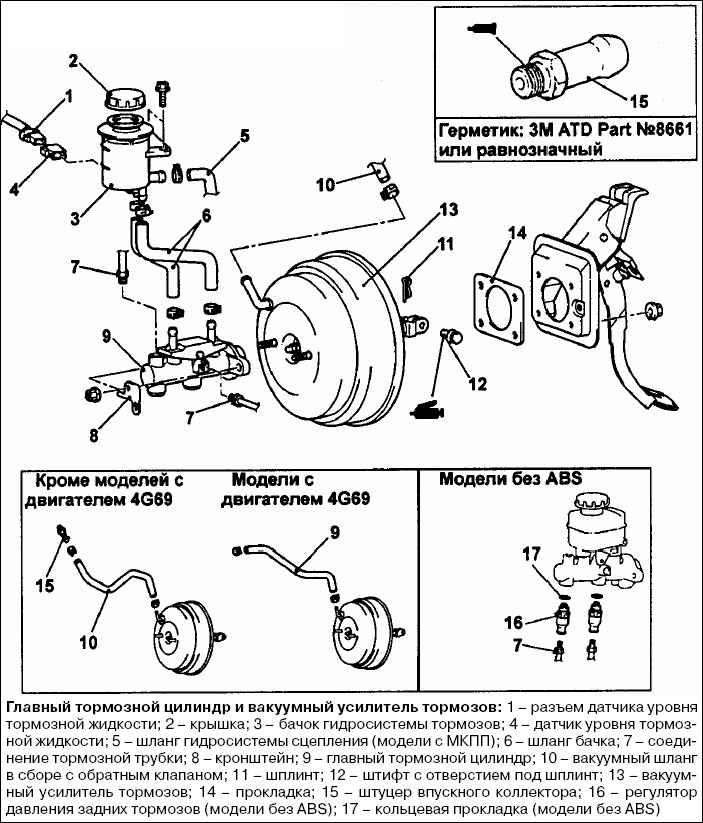

6.3.4. Снятие и установка главного тормозного цилиндра и вакуумного усилителя тормозов

Установка соединения вакуумного шланга

Вставляйте шланг до упора, пока шланг со стороны двигателя не коснется края шестигранной части штуцера, и затем закрепите его хомутом.

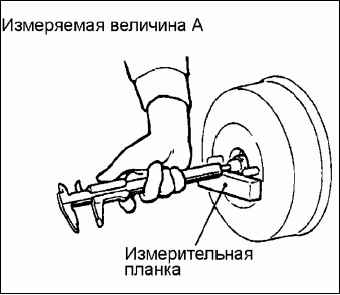

Проверка и регулировка длины выступающей части штока толкателя

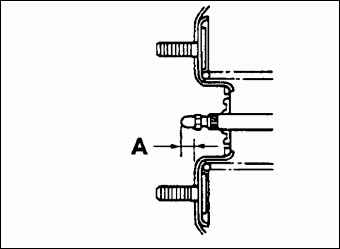

Измеряемая величина А.

Номинальная величина: 9,65–9,90 мм

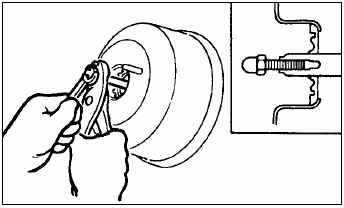

Если длина выступающей части штока толкателя не соответствует номинальному значению, отрегулируйте ее, вращая наконечник штока толкателя.
