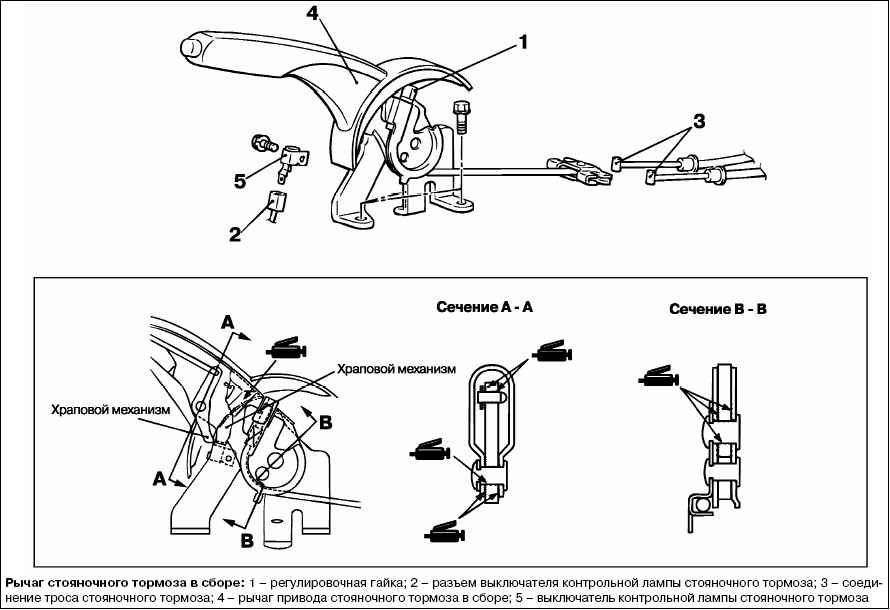

6.3.2. Снятие и установка рычага стояночного тормоза

Дополнительные операции после установки

Отрегулируйте рабочий ход рычага привода стояночного тормоза.

Установите кронштейн задней консоли и задней консоли в сборе.

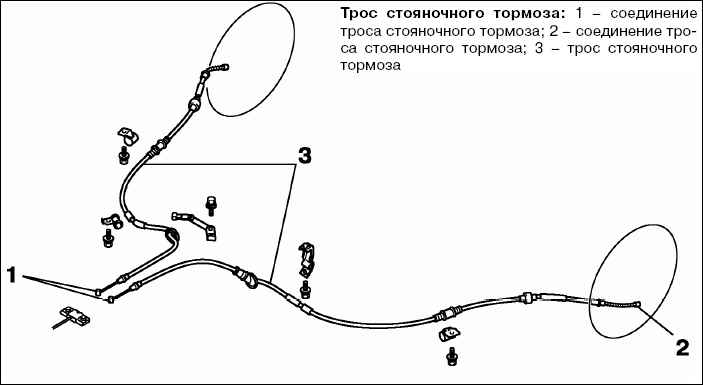

Снятие и установка троса стояночного тормоза

Снимите заднюю консоль в сборе и кронштейна задней консоли.

Снимите подушки заднего сиденья в сборе.

Вращением регулировочной гайки ослабьте рабочий ход привода стояночного тормоза.

Снимите детали в порядке, указанном на рисунке.

Дополнительные операции после установки

Отрегулируйте рабочий ход рычага привода стояночного тормоза.

Установите подушки заднего сиденья в сборе.

Установите кронштейн задней консоли и задней консоли в сборе.
