3.6.2. Проверка карданного вала

Проверьте скользящую вилку и вилку промежуточной опоры на отсутствие износа, повреждений или трещин.

Проверьте трубу карданного вала на отсутствие прогиба (биение), деформаций и скручивания.

Проверьте плавность перемещения карданных шарниров во всех плоскостях.

Проверьте плавность вращения подшипника промежуточной опоры карданного вала.

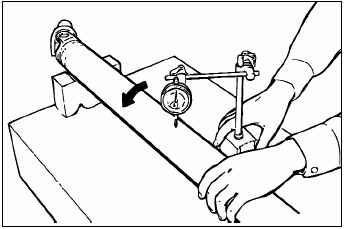

Проверка биения карданного вала

Установите трубу карданного вала на призмы и измерьте биение вала с помощью индикатора часового типа. Предельно допустимое значение: 0,6 мм.
