3.6.1. Снятие и установка карданного вала (4WD)

Нанесите метки относительного положения фланца карданного вала и фланца ведущей шестерни дифференциала.

Снимите карданный вал.

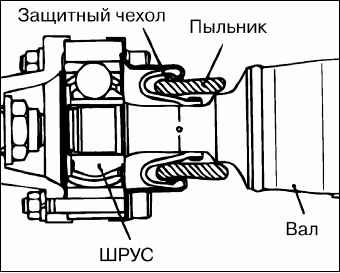

ВНИМАНИЕ Снимайте карданный вал в прямом направлении и горизонтальной плоскости так, чтобы не допустить повреждения защитного чехла о край металлической части чехла.

ПРИМЕЧАНИЕ Повреждение защитного чехла может быть предотвращено и выполнение операции снятия будет упрощено, если вставить кусок ткани или подобного материала в сужение защитного чехла.

Установка производится в порядке, обратном снятию.

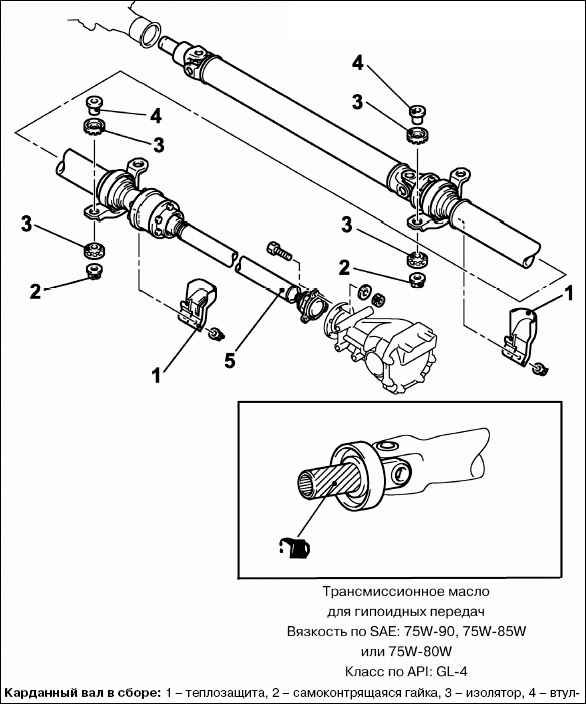

При установке деталей обратите внимание на операцию по установке карданного вала в сборе.

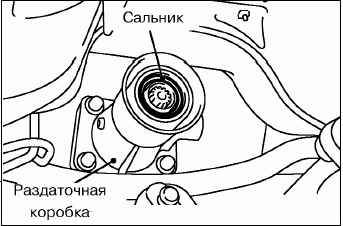

ВНИМАНИЕ Будьте осторожны, не повредите рабочую кромку сальника раздаточной коробки при установке карданного вала.

Перед затяжкой гаек и болтов тщательно очистите резьбу крепежных деталей от масла или смазки для предотвращения ослабления крепления карданного вала при эксплуатации.

Устанавливайте карданный вал в прямом направлении и горизонтальной плоскости так, чтобы не допустить повреждения защитного чехла о край металлической части чехла.

Если устанавливается бывший в эксплуатации карданный вал (снятый ранее), то совместите метки относительного положения фланца карданного вала и фланца ведущей шестерни дифференциала.

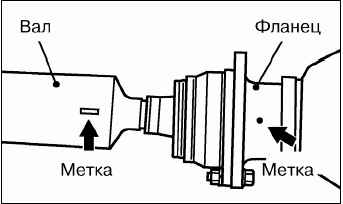

Если устанавливается новый карданный вал в сборе, то совместите метку на трубе карданного вала с меткой на боковине фланца ведущей шестерни дифференциала.
