15.7. Замок зажигания - снятие и установка

1. Отсоедините провод минусовой клеммы аккумулятора.

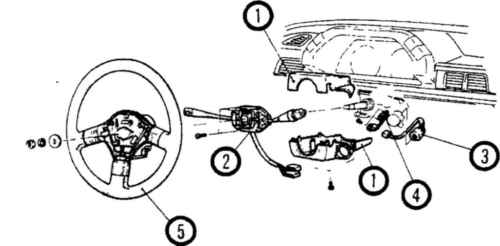

7.2 Элементы крепления замка зажигания и комбинированного выключателя

Кожухи рулевой колонки

2. Комбинированный выключатель

3. Замок зажигания

4. Выключатель сигнальной лампочки, предупреждающей об оставленном ключе в замке зажигания

5. Рулевое колесо

2. Снимите кожухи рулевой колонки (7.2).

3. Снимите крепления жгута проводов.

4. Отсоедините разъем подключения.

5. Открутите винт и снимите замок зажигания и жгут проводов с рулевой колонки.

6. Установка проводится в обратном порядке снятия.
