15.3. Предохранители - общее описание

Электрические цепи автомобиля защищены набором предохранителей, автоматических выключателей и пережигаемых перемычек. Блоки предохранителей расположены под панелью приборов, на левой или на правой (на некоторых моделях) стенке, а также, в двигательном отсеке возле аккумулятора.

Каждый из предохранителей защищает свою цепь и на панели предохранителя имеется обозначение защищаемой этим предохранителем цепи.

В блоке предохранителей используются три типа миниатюрных предохранителей. Эти компактные предохранители с контактами в форме пластинок можно снимать и устанавливать пальцами. Если какой-либо из элементов электрооборудования перестает работать, всегда, прежде всего, проверьте предохранитель. Перегоревший предохранитель легко определить, посмотрев на соединительную проволочку через прозрачный пластиковый корпус. Осмотрите корпус предохранителя на наличие повреждений. Если необходимо проверить, не перегорел ли предохранитель типа А, то его контактные пластинки выступают из корпуса предохранителя.

При замене перегоревшего предохранителя всегда используйте новый предохранитель такой же мощности, что и старый. Предохранители различной мощности физически взаимозаменяемы, однако необходимо использовать предохранители только требуемой мощности. Замена предохранителя на предохранитель большей или меньшей мощности не рекомендуется. Различным электрическим цепям требуется различная защита. Мощность предохранителя указана на самомпредохранителе. Если новый предохранитель сразу же перегорает, необходимо отыскать причину этого прежде, чем устанавливать новый предохранитель. Наиболее вероятной причиной перегорания предохранителя является короткое замыкание в цепи, вызванное порвавшимся или износившимся проводом.

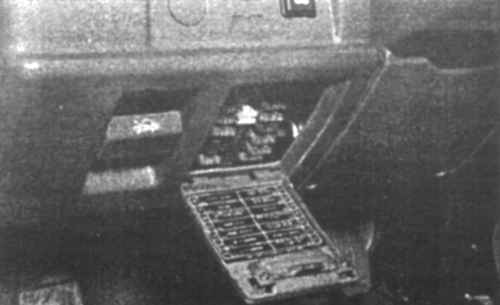

3.1а Блок предохранителей расположен на левой стороне панели приборов - некоторые предохранители установлены под откидной крышкой

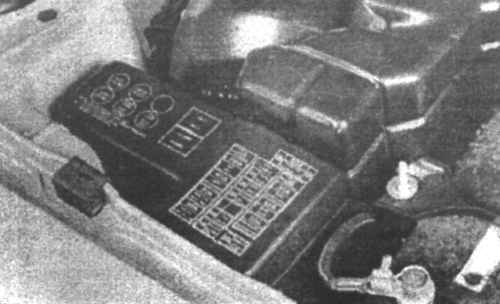

3.1б На моделях более поздних годов выпуска установлен еще один блок предохранителей в двигательном отсеке возле аккумулятора

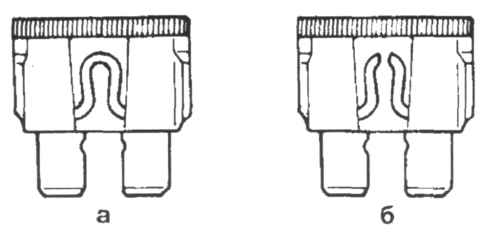

3.1в Перегоревший предохранитель можно определить визуально А. Хороший Б. Перегоревший Проверка целостности цепи
