15.10. Фары головного света - регулировка

1. Фары головного света имеют два регулировочных винта, один расположен сверху фары и контролирует вертикальное направление луча, и один расположен

сбоку фары и контролирует горизонтальное направление луча.

2.  Для регулировки фар установите автомобиль на ровной поверхности в 10 метрах от стенки или экрана.

3.  Наклейте вертикальные полоски на стенку по центру автомобиля и по центру фар.

4.  Наклейте горизонтальную полоску на стенку также по центру фар.

5. При проведении регулировки автомобиль должен стоять на горизонтальной поверхности, топливный бак должен быть наполовину заполнен, и багажник автомобиля не должен быть перегружен.

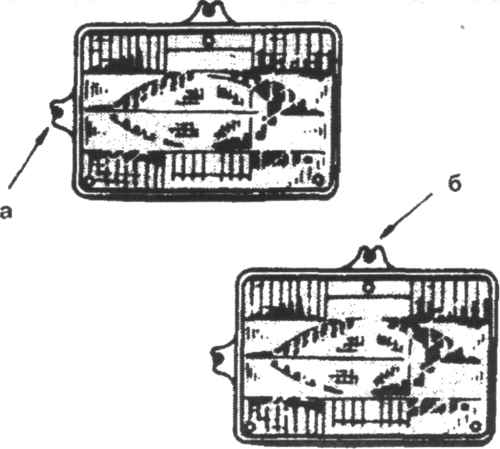

10.6а Расположение регулировочных винтов на фарах закрытого типа а.  Регулировочный винт для регулировки по горизонтали б. Регулировочный винт для регулировки по вертикали

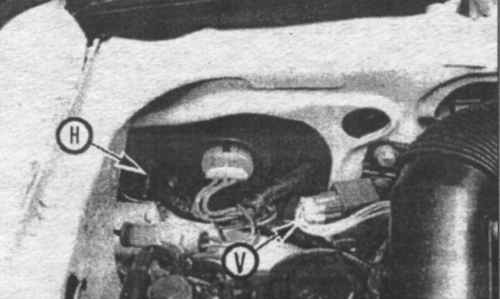

10.6б На моделях Precis 1989 года выпуска и раньше, на которых установлены фары головного света с заменяемыми лампочками верхний регулировочный винт (Н) регулирует фару по горизонтали, а нижний регулировочный винт (V) - по вертикали

6.  Включите фары ближнего света и отрегулируйте положение фар так, чтобы световое пятно находилось на 5 см ниже горизонтальной линии и на 5 см правее вертикальной линии. Для регулировки фар закрытого типа по вертикали, подкрутите регулировочный винт, расположенный сверху фары (10.6а). Регулировочный винт, расположенный сбоку, используется для регулировки по горизонтали. На моделях с фарами с заменяемыми лампочками регулировочные винты могут быть расположены в различных местах (10.6б и 10.6в).

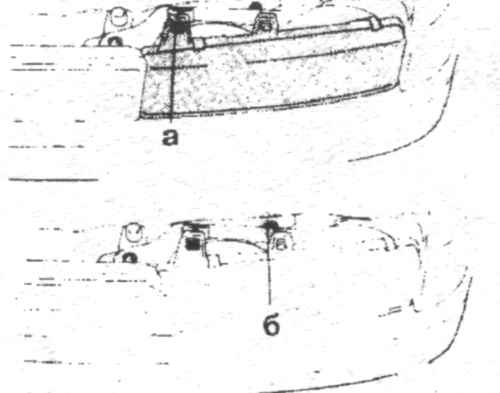

10.6в Расположение регулировочных винтов на модели Colt, Lancer, Mirage А. Регулировочный винт для регулировки по горизонтали Б. Регулировочный винт для регулировки по вертикали

7. Включите дальний свет фар. Световое пятно должно быть прямо под перекрестьем линий на стене.

8.  После самостоятельной регулировки фар головного света обратитесь к специалистам для точной регулировки как можно скорее.
