13.4. Распорка - снятие и установка

1.  Поднимите автомобиль и снимите переднее колесо.

2.6а Элементы стабилизатора поперечной устойчивости и распорки (Precis) 1. Втулка 2. Втулка 3. Стабилизатор поперечной устойчивости 4. Втулка 5. Втулка 6. Распорка

2. Снимите зажим, крепящий стабилизатор поперечной устойчивости к распорке (2.6а).

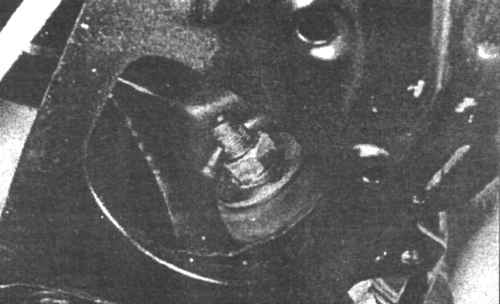

3.3а Для снятия распорки открутите большую гайку и снимите шайбу и втулку...

3. Открутите гайку, крепящую стабилизатор поперечной устойчивости к поперечине передней подвески и два болта и гайки, крепящие другой конец распорки к рычагу лодвески (3.3а и 3.3б).

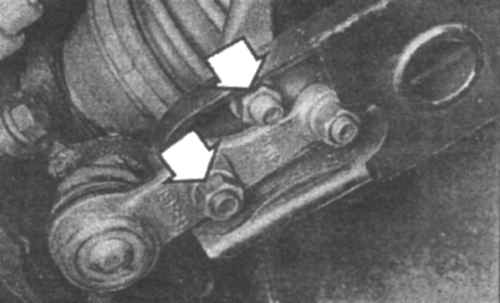

3.3б ...затем открутите два болта и гайки (указаны стрелками), крепящие распорку к рычагу подвески

4.  Снимите большую шайбу и резиновую втулку с распорки, затем достаньте распорку из поперечины.

5. Проверьте распорку на наличие трещин и деформации. Если распорка погнута более чем на 3 мм, замените   ее.   Осмотрите   втулки   на   наличие   следов износа, трещин и других повреждений и замените их, если необходимо.

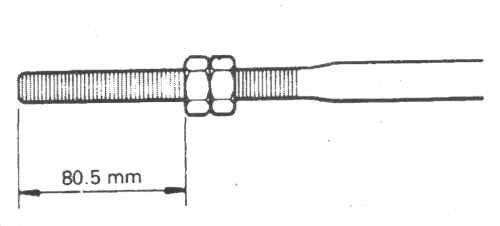

3.6 Закрутите внутренние контргайки на распарку на расстояние в 80,5 мм от конца распорки

6. Перед установкой распорки закрутите внутренние контргайки на распорку (3.6).

7.  Установите внутреннюю шайбу и втулки на распорку и вставьте распорку в поперечину. Установите два болта и гайки, крепящие распорку к рычагу подвески, и затяните их до требуемого момента затяжки.

8.  Установите внешнюю втулку, шайбу и гайку на распорку.

9.  Установите зажим и болт, крепящий стабилизатор поперечной устойчивости к распорке. Опустите автомобиль на землю и закрутите болт.

10. Затяните внешнюю гайку на распорке до требуемого момента затяжки.

11. Проверьте регулировку передних колес.
