13.19. Рулевой механизм - снятие и установка

Снятие
1.   Поднимите  автомобиль  и  установите  его  на опоры.

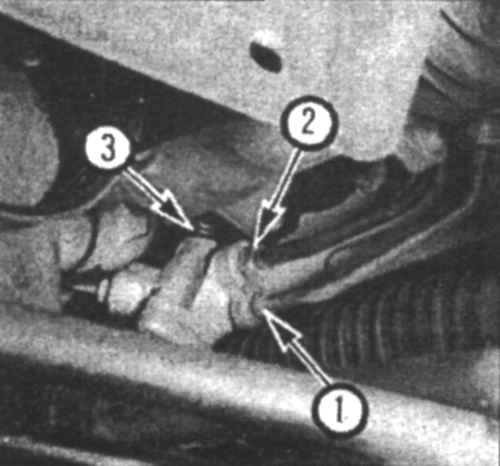

18.2 Отсоедините трубку высокого давления (1) и трубку обратного трубопровода (2) - цифрой 3 отмечен нижний стяжной болт промежуточного
вала (показана модель Precis)



2.  Отсоедините гидравлические трубки и закройте их (18.2).
3.  Сделайте установочные отметки на нижнем шарнире промежуточного вала и входном валу рулевого механизма. Открутите стяжной болт зажима нижнего шарнира.
4. Отсоедините наконечники рулевых тяг от рычагов поворотных цапф.

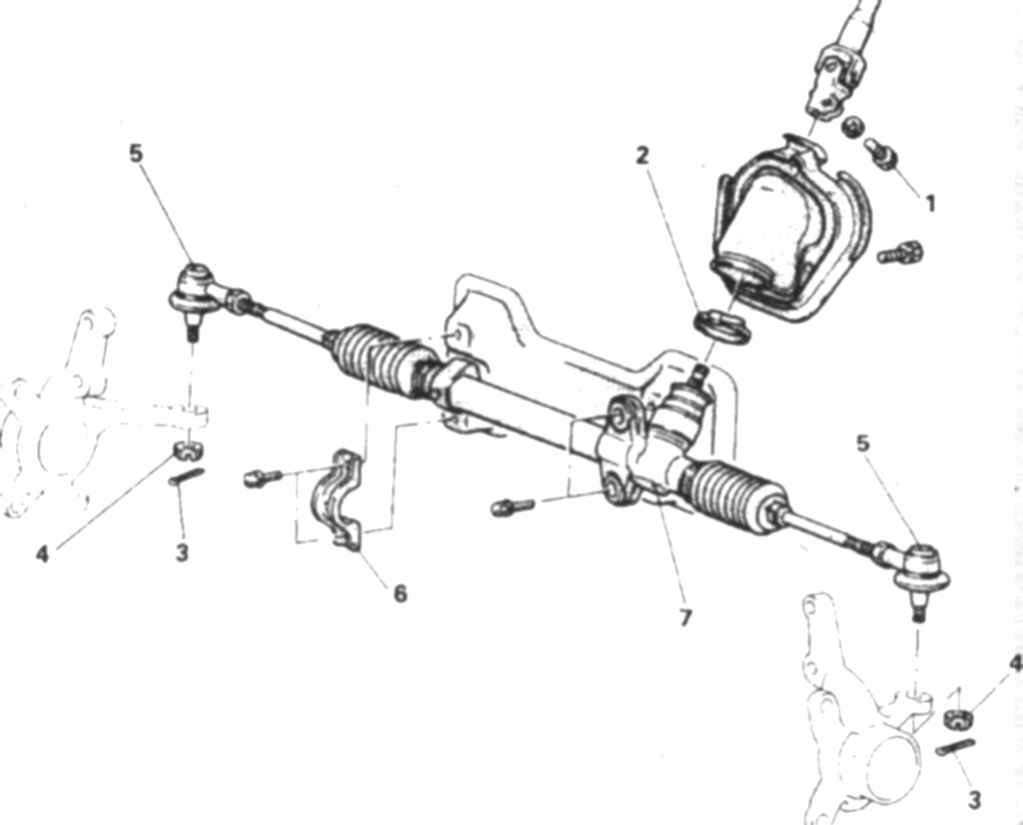

18.5а Элементы крепления рулевого механизма
1.
Болт соединения
2. Хомут
3. Чека
4.  Гайки крепления наконечников полуосей к поворотным цапфам
5. Наконечник рулевой тяги
6. Крепежный кронштейн
7. Рулевой механизм

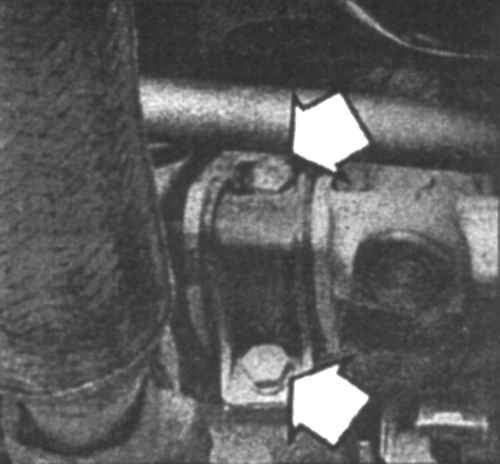

18.5б Открутите крепежные болты крепежных кронштейнов рулевого механизма (показана модель Precis)



5.  Поддерживая рулевой механизм, открутите крепежные болты (18.5а и 18.5б). Опустите рулевой механизм, отсоедините промежуточный вал от входного вала рулевого механизма и снимите рулевой механизм с автомобиля.
Установка
6. Установите рулевой механизм на место и подсоедините промежуточный вал, совместив установочные отметки.
7. Установите крепежные кронштейны рулевого механизма и затяните болты до требуемого момента затяжки.
8.  Подсоедините наконечники рулевых тяг к рычагам поворотных цапф.
9.  Установите нижний стяжной болт промежуточного вала и затяните его до требуемого момента затяжки.
10.  Подсоедините гидравлические трубки к рулевому механизму и залейте в бачок гидравлическую жидкость.
11. Опустите автомобиль и прокачайте систему гидроусиления рулевого управления.
