13.15. Задняя ось - снятие, переборка и установка

1. Поднимите автомобиль и снимите задние колеса.

2.  Отсоедините тормозные трубки от колесных, цилиндров или суппортов.

3. Снимите тормозные барабаны или диски.

4. Снимите крепления тормозных трубок и отсоедините их от тормозных шлангов. Закройте концы трубок и шлангов.

5.  Снимите щитки тормозов с задней оси. Снимите тросики ручного тормоза с рычагов подвески.

6. Снимите заднюю секцию выхлопной системы.

7. Снимите пружины подвески.

8. Установите в центре задней оси или по бокам домкраты.

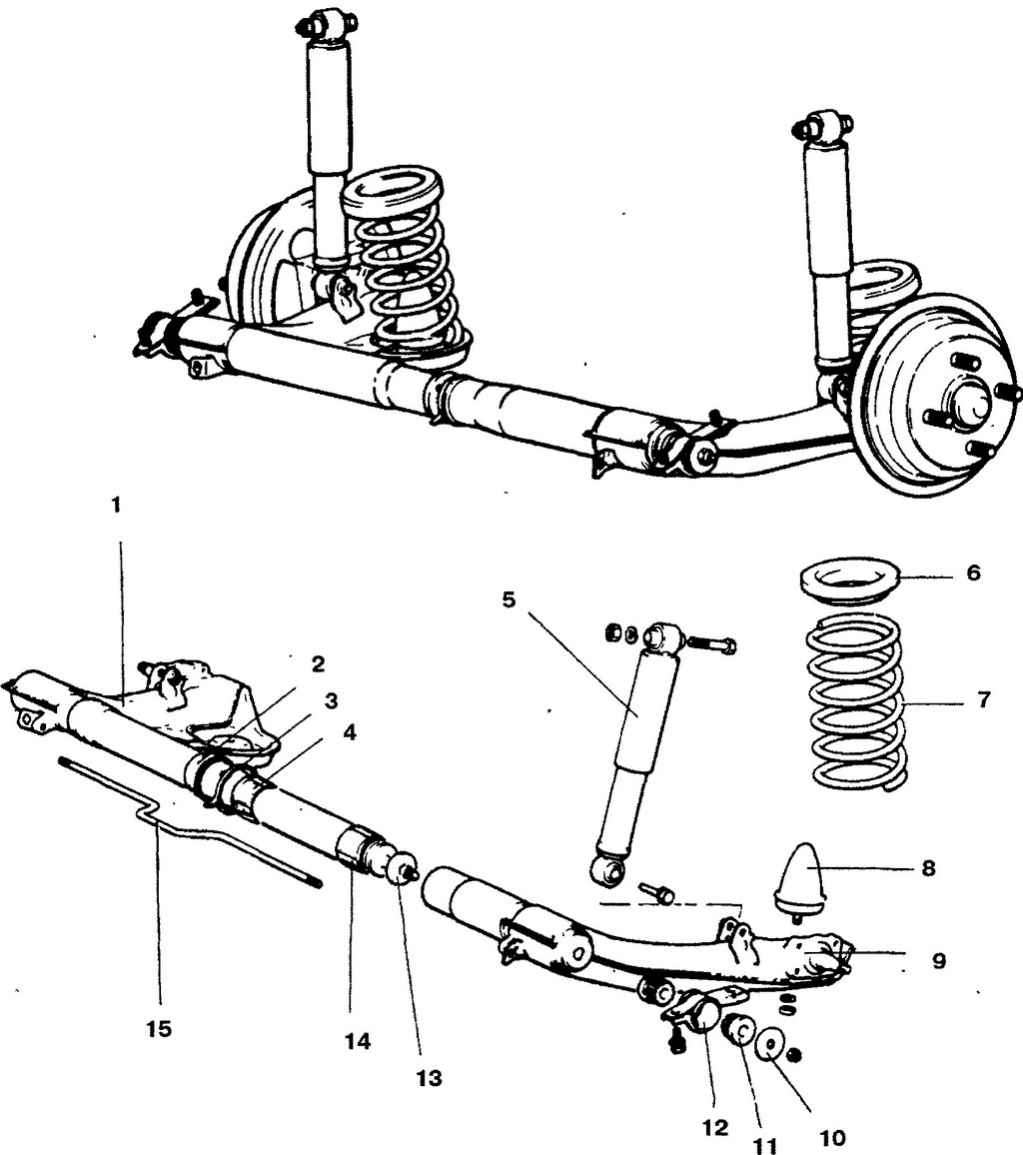

14.9а Элементы задней подвески, использующей продольные рычаги подвески 1. Правый рычаг подвески 2. Пыльник 3. Хомут 4. Втулка А 5. Амортизатор 6. Верхнее седло пружины 7. Пружина 8. Резиновый упор 9. Левый рычаг подвески 10. Шайба 11. Резиновая втулка 12. Крепление 13. Резиновый упор 14. Втулка В 15.   Стабилизатор устойчивости поперечной

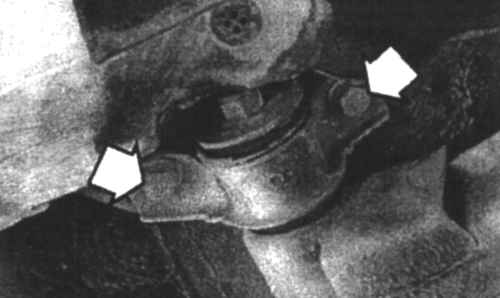

14.9б Поперечина подвески крепится к кузову при помощи двух пар болтов (указаны стрелками)

9. Открутите болты крепления поперечины к кузову (14.9а и 14.9б) и снимите поперечину и рычаги подвески.

10. Снимите поперечную тягу.

11.  Открутите нижние крепежные болты и гайки амортизаторов.

12.  Установите в центре задней оси или по бокам домкраты.

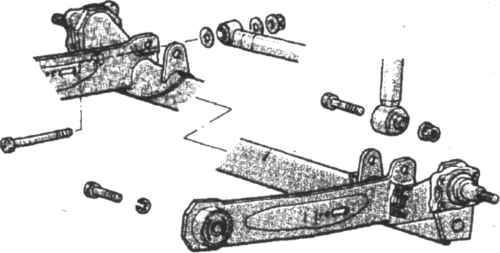

14.13 Элементы торсионной задней подвески

13. Открутите крепежные болты оси (14.13) и снимите заднюю ось.

14.  При переборке можно снять рычаги подвески для ремонта или замены и заменить втулки.

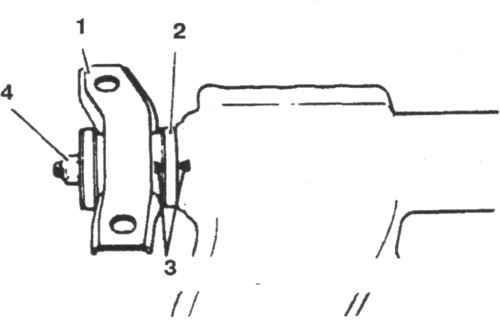

14.15 Сделайте установочные отметки на поперечине и рычагах подвески перед их снятием 1. Поперечина 2. Резиновая втулка 3. Установочные отметки 4. Гайка

15. Сделайте установочные отметки на поперечине и рычагах (14.15).

16.  Открутите гайки, крепящие рычаг подвески к поперечине и снимите рычаги. Осмотрите втулки на наличие износа, трещин или повреждений. Замените их,  если  необходимо,  смазав  мыльной  водой  для облегчения установки.

17.  Если на автомобиле установлен стабилизатор поперечной устойчивости задней подвески, сделайте установочные отметки на штанге стабилизатора поперечной устойчивости.

18.  Снимите хомут пыльника и разведите рычаги подвески в стороны.

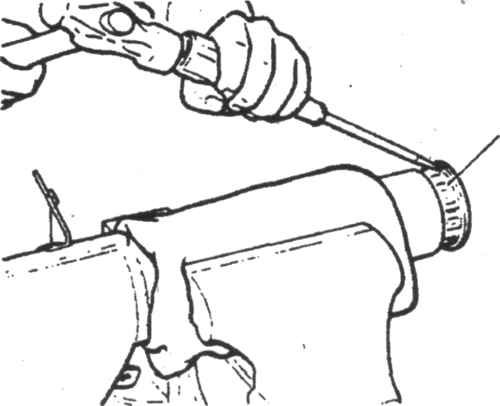

14.19 Снимите втулку, постукивая по ее окружности, чтобы она не застряла в трубке 1. Втулка

19. Зажмите правый рычаг подвески в тисках, снимите резиновый упор и выбейте втулку (14.19).

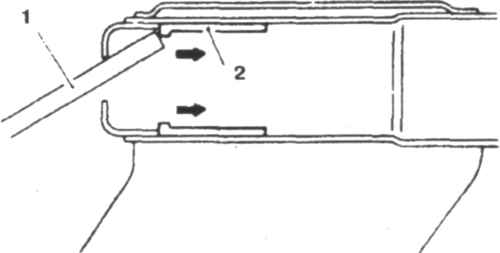

14.20 При помощи молотка и выколотки выбейте втулку В из рычага подвески 1. Выколотка 2. Втулка

ЭО. Зажмите левый рычаг в тисках и выбейте втулку (14.20).

21. Смажьте новые втулки и седла пружин смазкой и установите их на место.

22. Смажьте поверхность правого рычага подвески и установите резиновый упор.

23.  Установите стабилизатор поперечной устойчивости, если необходимо.

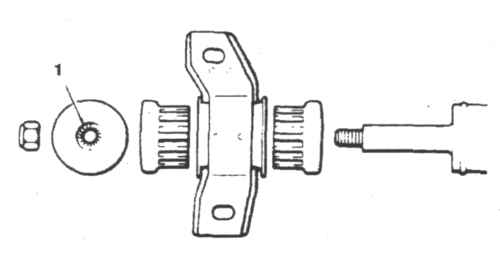

14.24 Крепления необходимо установить следующим образом 1. Зубцами к втулке

24.  Установите половинки поперечины на рычаги. Пока  не  затягивайте   крепежные   гайки  до   конца (14.24).

25.  Установите пыльник, заполните его смазкой и затяните хомут.

26. Установка проводится в обратном порядке снятия.

27. Прокачайте тормозную систему.
