12.8. Колесный цилиндр - снятие, переборка и установка

1. Поднимите автомобиль и снимите колесо.

2. Снимите тормозные колодки.

3.  Очистите колесный цилиндр и область вокруг него.

6.  Снимите колесный цилиндр со щитка тормоза и закройте конец тормозной трубки.

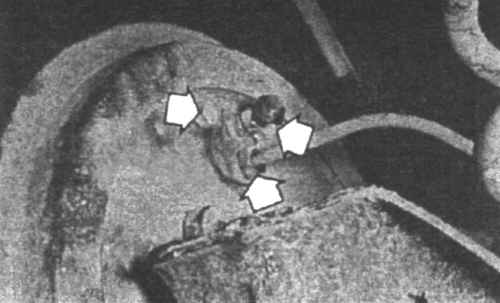

7.4 Открутите соединение тормозной трубки, затем открутите два крепежных болта колесного цилиндра (указаны стрелками)

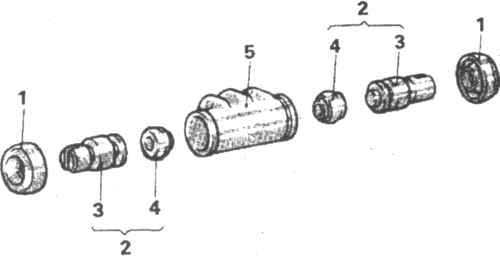

7.7 Элементы колесного цилиндра 1. Чехол 2. Поршень и колпачок 3. Поршень 4. Колпачок 5. Цилиндр 4.  Открутите гайку соединения тормозной трубки (7.4). 5. Открутите крепежные болты цилиндра.

7. Выкрутите выпускной винт, снимите поршни и чехлы с цилиндра (7.7). Снимите уплотнения с поршней.

8.   Очистите  цилиндр тормозной жидкостью или спиртом.

9. Сжатым воздухом продуйте каналы цилиндра.

10.  Проверьте внутреннюю поверхность цилиндра на наличие коррозии или царапин.

11.  Смажьте новые уплотнения чистой тормозной жидкостью.

12. Соберите элементы колесного цилиндра.

13.  Смажьте силиконовой смазки место установки цилиндра на щитке тормоза, установите цилиндр и крепежные болты.

14.  Подсоедините тормозную трубку и затяните гайку соединения, затем затяните крепежные болты цилиндра до требуемого момента затяжки.

15. Прокачайте тормоза.

16. Проверьте работу тормозов.
