12.5. Суппорт дискового тормоза - снятие, переборка и установка

1. Откачайте тормозную жидкость из бачка.

2. Поднимите автомобиль и снимите колеса.

3. Снимите тормозные накладки с суппорта.

4. Отсоедините тормозной шланг от суппорта и закройте его конец.

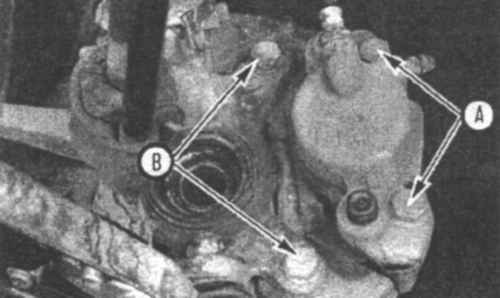

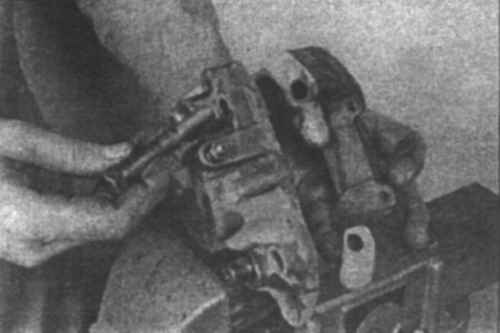

4.5 При снятии суппорта Sumitomo, открутите болты, крепящие половинки суппорта вместе (А) - открутите крепежные болты суппорта (В) и снимите суппорт с автомобиля

5. Открутите два болта, крепящие половинки суппорта вместе (4.5). Открутите два крепежных болта и снимите суппорт с автомобиля.

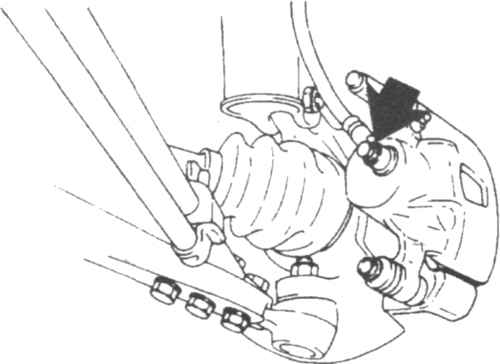

4.6 Открутите болт соединения банджо (указан стрелкой) на моделях с таким соединением

6. Отсоедините тормозной шланг от суппорта и закройте конец шланга (4.6).

7.  Открутите крепежные болты суппорта и снимите его.

8.  Очистите внешнюю поверхность суппорта спиртом или чистящей жидкостью для тормозов.

4.9а Зажмите суппорт Sumitomo в тисках, открутите болты, крепящие внутреннюю и внешнюю половинки суппорта вместе и разделите их

4.9б Внутреннюю часть суппорта сейчас можно снять с кронштейна

9. При переборке суппорта Sumitomo открутите два болта, крепящие половинки суппорта вместе, затем разделите их (4.9а). Затем снимите кронштейн (4.9б).

10. Для извлечения поршня из суппорта:

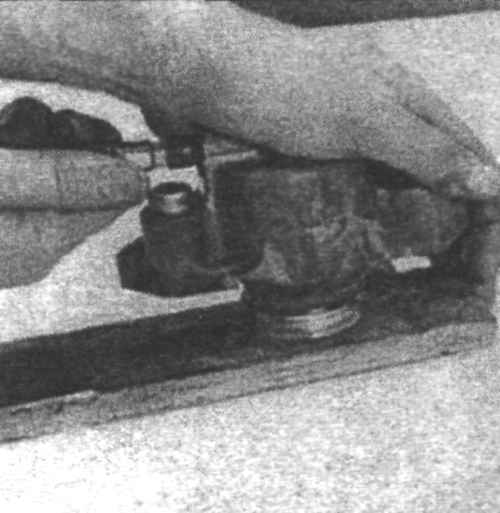

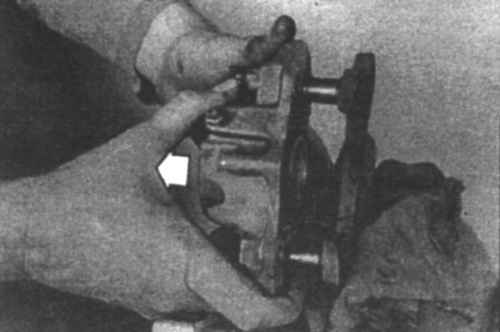

4.10а На суппортах Sumitomo положите суппорт поршнем вниз и выдавите поршень сжатым воздухом

а) На суппортах Sumitomo положите суппорт стороной с поршнем вниз на рабочий стол и выдавите поршень при помощи сжатого воздуха (4.10а).

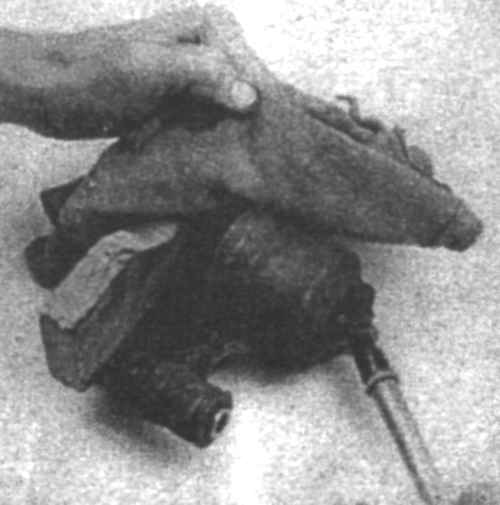

4.10б На суппортах всех остальных моделей, установите в суппорт кусок дерева

б) На суппортах всех остальных моделей, установите в суппорт деревянный блок или тряпки (4.10б), затем выдавите поршень при помощи сжатого воздуха.

4.11 Снимите пылезащитный чехол

11. Снимите пылезащитный чехол (4.11).

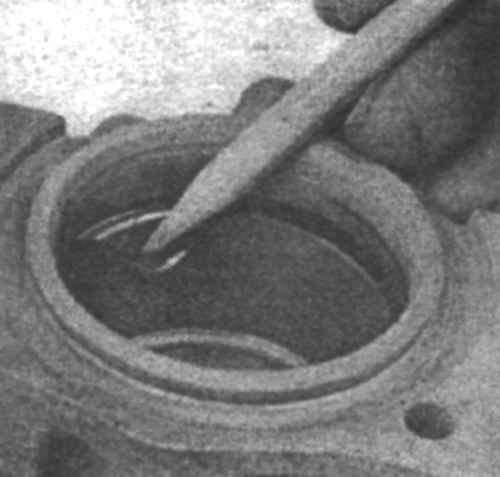

4.12 Снимите уплотнение поршня с канавки в цилиндре

12. Снимите уплотнение поршня с канавки в цилиндре (4.12).

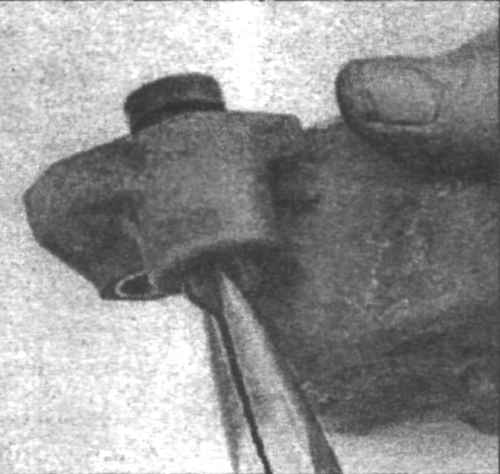

4.13 Выкрутите выпускной винт

13.    Выкрутите   выпускной   винт.   На   суппортах Sumitomo снимите втулку пальца с кронштейна суппорта (4.13). На всех остальных моделях снимите чехлы и втулки.

14. Очистите остальные элементы спиртом или чистящей жидкостью тормозов, затем высушите их.

15. Осмотрите поршень на наличие царапин или зазубрин и замените его, если они присутствуют.

16.  Осмотрите цилиндр на наличие царапин, зазубрин или коррозии.

17. Смажьте цилиндр чистой тормозной жидкостью, смажьте новое уплотнение поршня силиконовой смазкой или тормозной жидкостью и установите уплотнение в цилиндр.

4.18а На суппортах, где для крепления пылезащитного чехла используется крепежное кольцо, смажьте поршень тормозной жидкостью. Вставьте поршень в цилиндр и вдавите его вглубь цилиндра

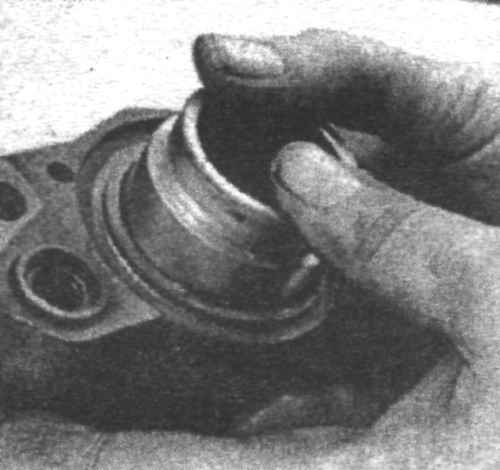

4.18б Установите чехол сверху поршня.

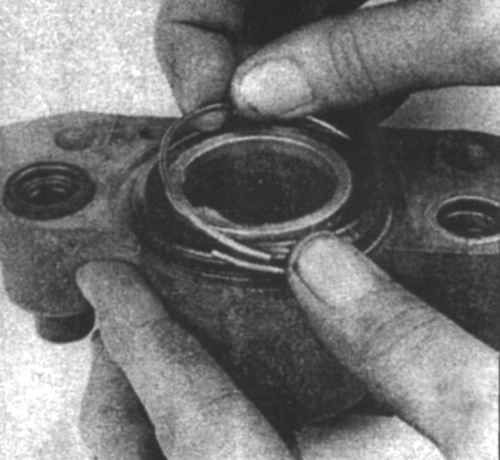

4.18в ...затем установите новое крепежное кольцо

18. На суппортах, где для крепления пылезащитного чехла используется крепежное кольцо, смажьте поршень тормозной жидкостью. Вставьте поршень в цилиндр и вдавите его вглубь цилиндра (4.18а). Смажьте канавку на поршне силиконовой смазкой, затем установите  пылезащитный   чехол  и  крепежное  кольцо (4.18б и 4.18в).

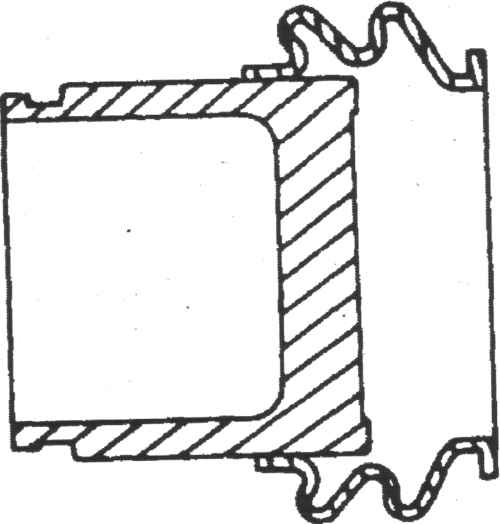

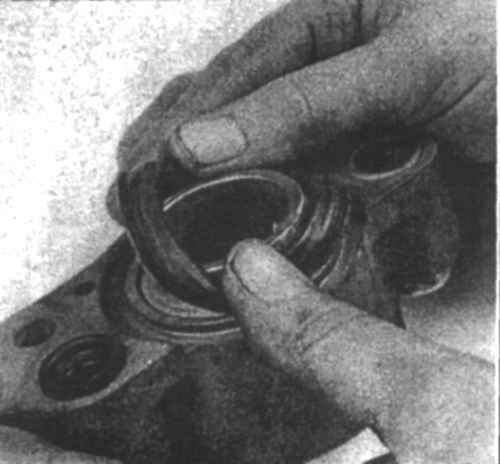

4.19а На моделях без крепежного кольца чехла, установите чехол на нижнюю часть поршня...

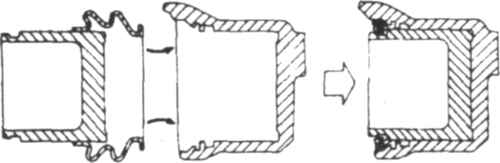

4.19б ...затем установите кромку чехла в верхнюю канавку в цилиндре и опустите поршень i цилиндр

19.  На остальных суппортах смажьте поршень и края чехла поршня силиконовой смазкой, затем установите чехол на нижний край поршня (4.19а). Установите поршень и чехол в цилиндр и установите чехол в канавку в цилиндре (4.19б). Затем опустите поршень вглубь цилиндра.

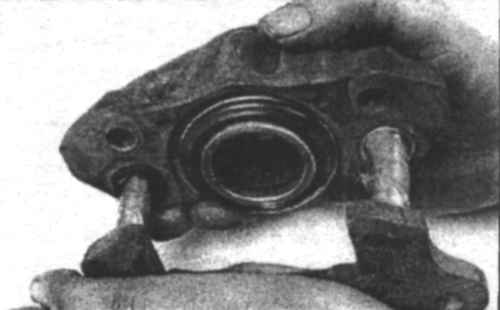

4.20 На суппортах Sumitomo смажьте пальцы кронштейна силиконовой смазкой, установите внутреннюю половинку суппорта на кронштейн

20.  На суппорте Sumitomo смажьте силиконовой смазкой пальцы кронштейна суппорта и установите кронштейн на внутреннюю половинку суппорта (4.20).

Сложите половинки суппорта, установите болты и затяните их до требуемого момента затяжки.

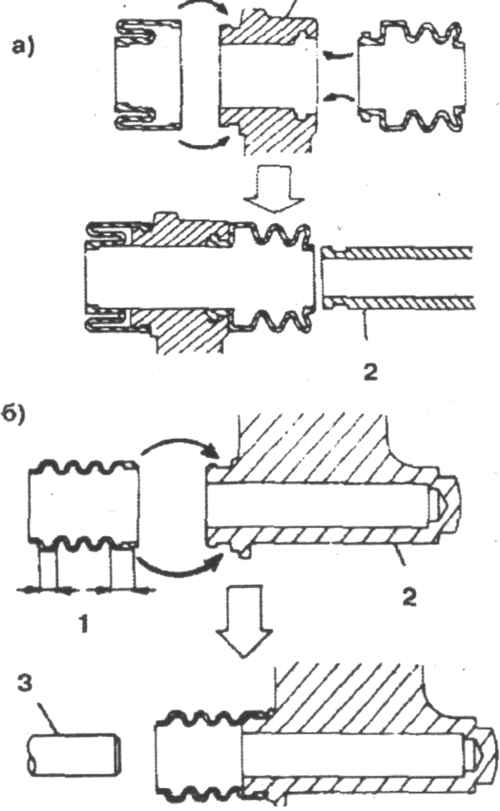

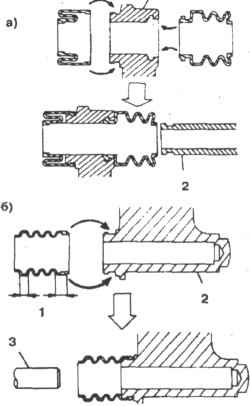

4.21 На суппортах остальных моделей смажьте силиконовой смазкой втулки и пальцы, цилиндры и края резиновых чехлов а) Со стороны втулки                1. Суппорт                                   2. Втулка                                      б) Со стороны пальца 1 . Узко Широко 2. Суппорт 3. Палец

21.  На всех остальных моделях суппортов смажьте втулки, отверстия в суппорте и чехлы силиконовой смазкой, затем установите эти элементы на суппорт (4.21).

22.  На суппортах Sumitomo установите суппорт на тормозной диск. Установите крепежные болты и затяните их до требуемого момента затяжки. Затем подсоедините тормозной шланг и установите тормозные накладки.

23.  На остальных моделях суппортов установите тормозные накладки, затем установите суппорт и пальцы или крепежные болты и затяните их до требуемого   момента   затяжки.   Подсоедините   тормозной шланг.

24. Прокачайте тормоза.

25.  Установите колеса и опустите автомобиль на землю.

26. Выжмите педаль тормоза несколько раз.
