12.15. Тросики ручного тормоза - замена

1. Снимите центральную консоль.

2. Открутите регулировочную гайку снимаемого тросика.

3. Поднимите заднюю часть автомобиля и снимите заднее колесо.

4. Снимите тормозной барабан и колодки.

5. Отсоедините тросик от рычага на тормозе.

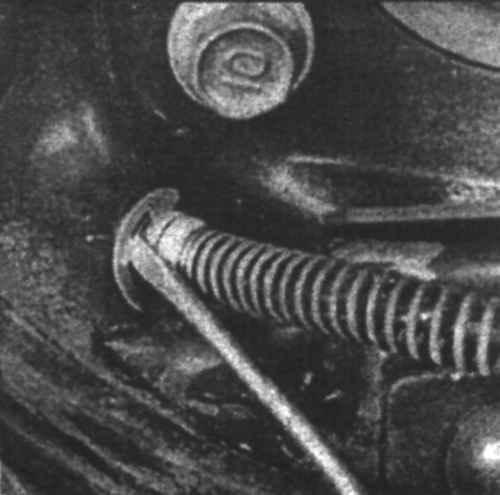

14.6 Снимите Е-образный зажим и протяните тросик через щиток тормоза

6. Снимите Е-образный зажим, крепящий тросик к щитку тормоза (14.6) и протяните тросик через щиток.

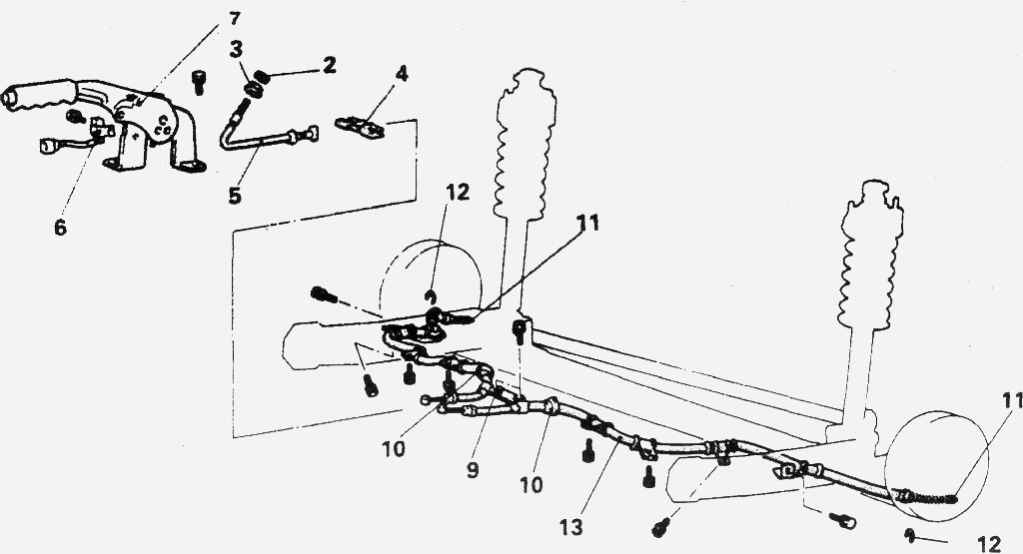

14.7 Элементы крепления тросика ручного тормоза 1. Не используется 2. Контргайка 3. Регулировочная гайка 4. Балансир 5. Передний тросик 6.  Выключатель сигнальной лам почки ручного тормоза     7. Рычаг ручного тормоза 8. Не используется 9. Зажим 10. Втулка 11. Конец тросика 12. Е-образный зажим 13. Задний тросик

7. Достаньте тросик из зажимов на продольном рычаге подвески (14.7).

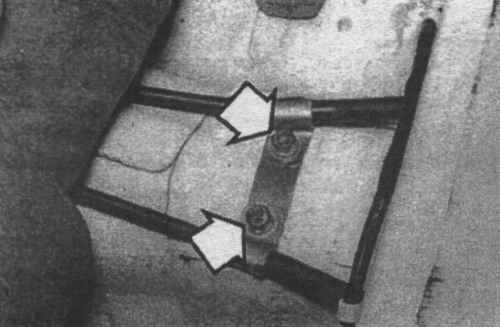

14.8 Снимите заднее сидение и отогните ковровое покрытие для получения доступа к болтам зажима (указаны стрелками) - открутите только болт, крепящий снимаемый тросик (показана модель Precis)

8.  Снимите заднее сидение. Поднимите ковровое покрытие, открутите болт зажима и достаньте тросик из зажима (14.8). Протяните тросик в салон.

9.  Установка проводится в обратном порядке снятия. После завершения установки отрегулируйте ручной тормоз.
