7.1.7. Снятие и установка датчика положения коленчатого вала (CKP)

Бензиновые модели

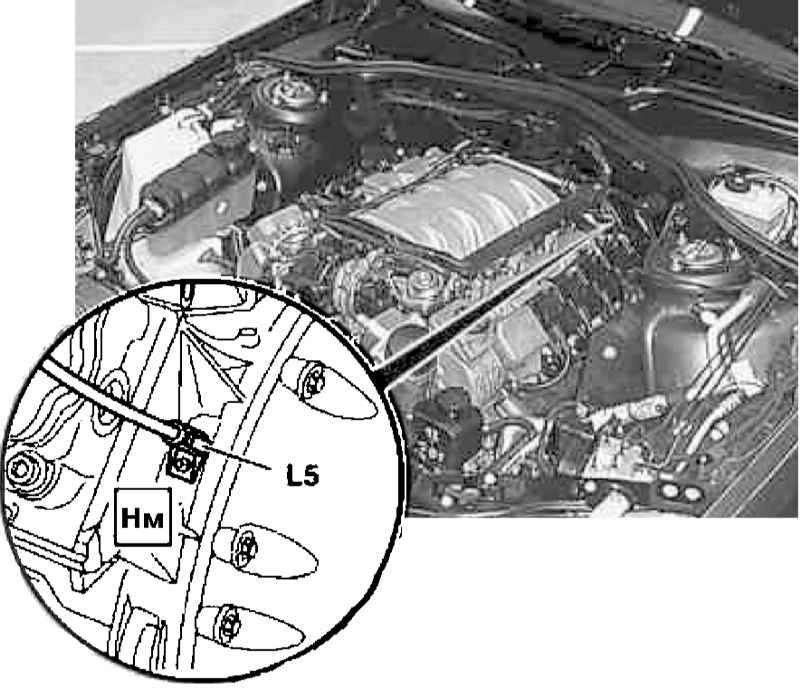

Детали установки датчика CKP (L5) бензиновых двигателей

ПОРЯДОК ВЫПОЛНЕНИЯ

После замены датчика CKP необходимо произвести реинициализацию модуля управления с применением специального диагностического оборудования, - разумнее всего поручить выполнение данной процедуры специалистам автосервиса.

Дизельные модели (М612)

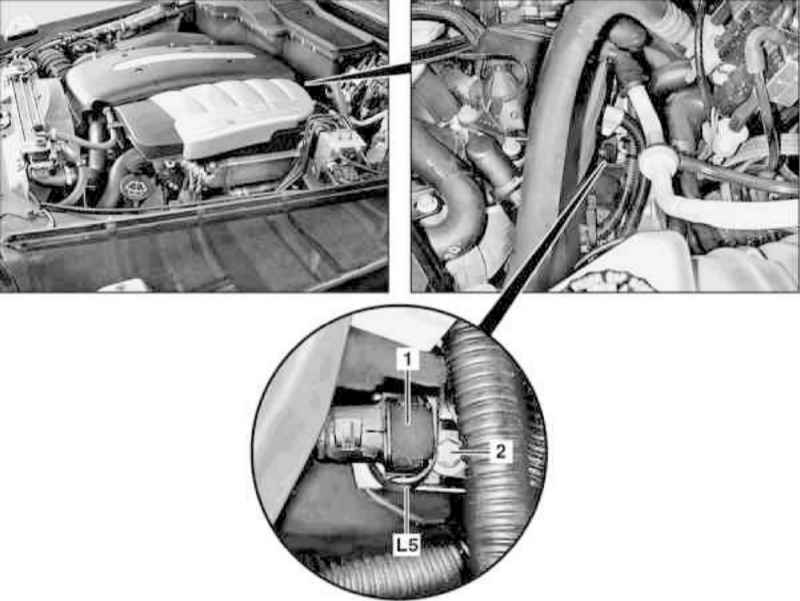

Детали установки датчика CKP двигателя М612

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панели отделки крышки головки цилиндров.

Рассоедините контактный разъем (1).

Выверните крепежный болт (2) и снимите датчик CKP (L5).

Установка производится в обратном порядке.
