7.1.6. Снятие и установка катушек зажигания, - бензиновые модели

Прежде чем приступать к выполнению процедуры ознакомьтесь с перечнем мер безопасности, изложенным в Разделе Основные сведения и меры безопасности!

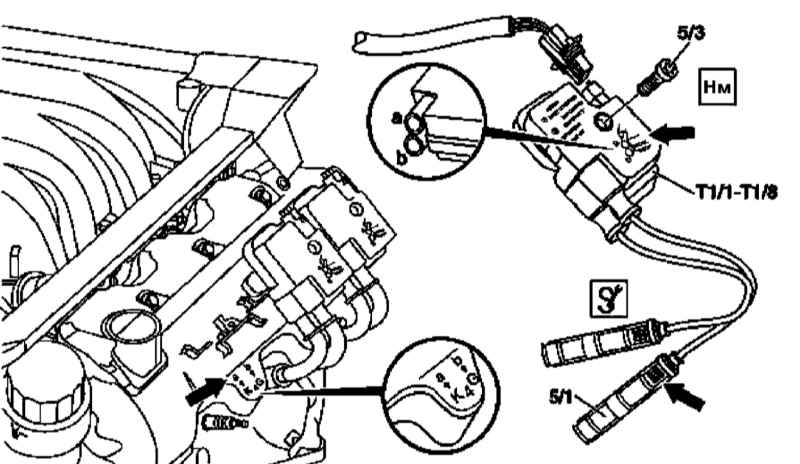

Детали установки катушек зажигания на бензиновых двигателях

5/1 — Наконечник свечного разъема
5/3 — Болт
Т1/1 — Катушка зажигания цилиндра № 1
Т1/2 — Катушка зажигания цилиндра № 2
Т1/3 — Катушка зажигания цилиндра № 3
Т1/4 — Катушка зажигания цилиндра № 4

Т1/5 — Катушка зажигания цилиндра № 5
Т1/6 — Катушка зажигания цилиндра № 6
Т1/7 — Катушка зажигания цилиндра № 7
Т1/8 — Катушка зажигания цилиндра № 8
Стрелка — Идентификационная метка наконечника

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панели отделки крышки головки цилиндров/воздухоочиститель.

Выверните крепежный болт (5/3).

Отсоедините электропроводку от соответствующей свечи зажигания (5/1).

Рассоедините контактный разъем электропроводки и снимите катушечную сборку (Т1/Х).

Установка производится в обратном порядке.
