6.2.9. Снятие и установка топливного насоса

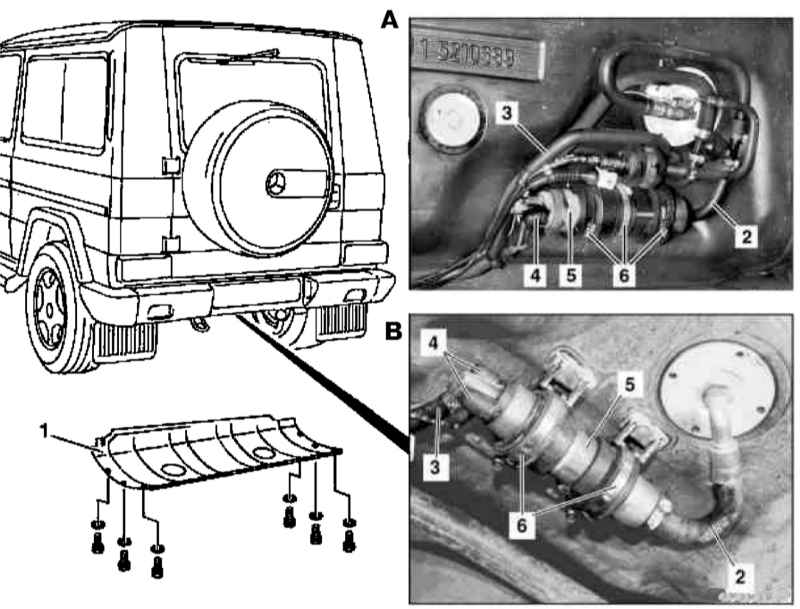

Детали установки топливного насоса


А — Модели выпуска с 1.12.00 В — Модели выпуска по 30.11.00 1 — Защитный экран 2 — Линия подачи топлива	3 — Топливопровод 4 — Разъемы электропроводки 5 — Топливный насос 6 — Хомуты

ПОРЯДОК ВЫПОЛНЕНИЯ

Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

7 — Вспомогательный аккумулятор
8 — Клемма положительного провода модуля
9 — Клемма отрицательного провода модуля
W10 — Заземление батареи

Поддомкратьте автомобиль и установите его на подпорки.
Снимите задний экран защиты днища (1).
Пережмите топливные шланги (2 и 3) и отсоедините их от топливного насоса (5).
Отсоедините от насоса (5) электропроводку (4).
Отпустите крепежные хомуты (6) и снимите сборку топливного насоса.
Установка производится в обратном порядке.
В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
