6.2.10. Снятие и установка датчика запаса топлива

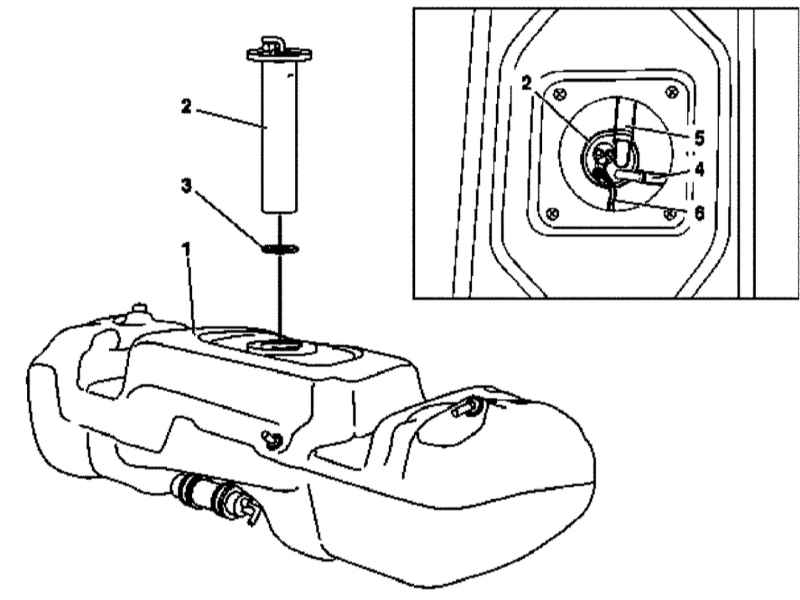

Детали установки датчика запаса топлива (все модели)

1 — Топливный бак 2 — Датчик запаса топлива 3 — Уплотнительное кольцо	4 — Всасывающий топливопровод 5 — Вентиляционный шланг 6 — Разъемы электропроводки

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Если топливный бак (1) заполнен, откачайте из него порядка 8 литров горючего (см. Раздел Опорожнение топливного бака). Снимите панель коврового покрытие в багажном отделении автомобиля. Отверните крышку датчика запаса топлива (2). Отсоедините от датчика (2) всасывающий топливопровод (4) и вентиляционный шланг (5), - закупорьте открытые концы штуцеров. Отсоедините электропроводку (6) и извлеките сборку датчика (2) из топливного бака. Установка производится в обратном порядке. В заключение деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID) и произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
