6.2.11. Снятие и установка топливной распределительной магистрали и инжекторов

Магистраль

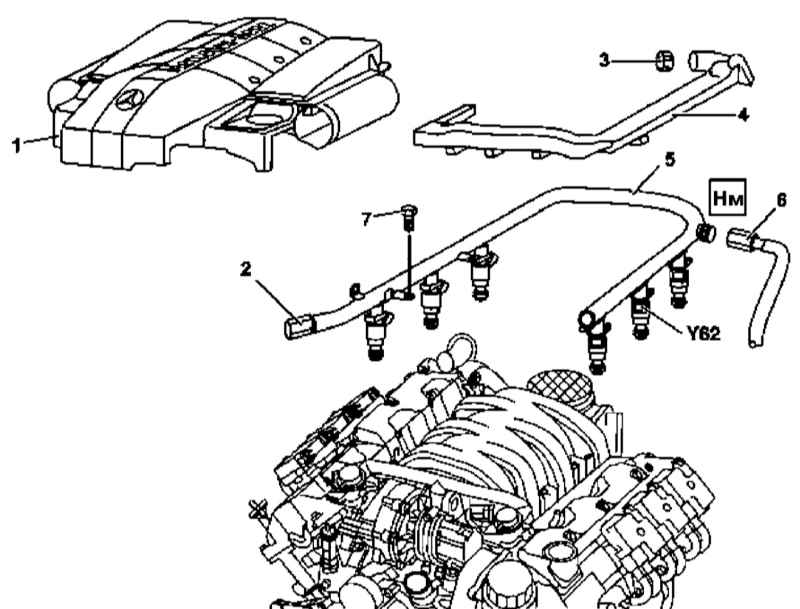

Детали установки топливной распределительной магистрали

1 — Крышка силового агрегата со встроенным воздухоочистителем 2 — Сервисный клапан 3 — Фиксатор 4 — Пластмассовая крышка	5 — Топливная магистраль 6 — Линия подачи топлива 7 — Болты Y62 — Топливный инжектор

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите крышку силового агрегата со встроенным воздухоочистителем (1) (см. Раздел Снятие и установка компонентов впускного воздушного тракта). Отболтите фиксатор (3). Снимите пластмассовую крышку (4). Через сервисный клапан сбросьте давление в системе питания, - приготовьтесь к сбору вытесняемого топлива. Отболтите линию подачи топлива (6). Выверните крепежные болты (7) и снимите топливную распределительную магистраль (5) в сборе с инжекторами (Y62) с впускного трубопровода. Установка производится в обратном порядке.

Инжекторы

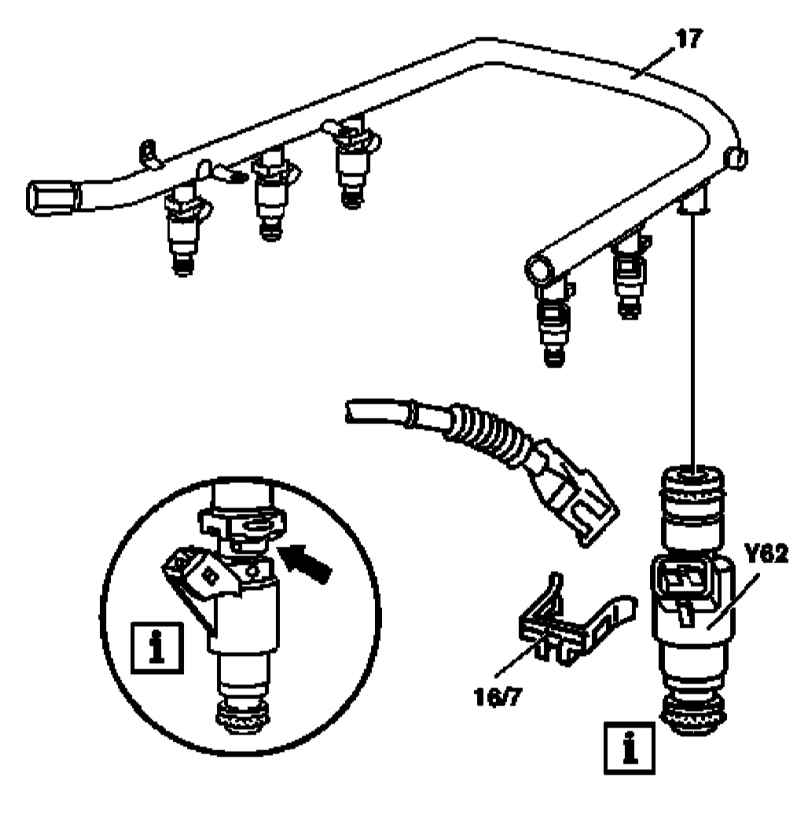

Детали установки топливных инжекторов

16/7 — Противоротационный фиксатор 17 — Топливная магистраль	Y62 — Топливные инжекторы Стрелка — Прямоугольная насадка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите топливную распределительную магистраль (17). Извлеките инжекторы (Y62). Установка производится в обратном порядке, - в случае необходимости замените уплотнительные кольца. Перед установкой уплотнительные кольца следует смазать маслом. Проследите, чтобы противоротационные фиксаторы (16/7) защелкнулись на прямоугольных насадках (стрелка).
