13.2.2. Снятие и установка монтажных блоков предохранителей и реле

Описание процедур снятия и установки монтажных блоков, совмещенных с модулями SAM приведено в Разделе Снятие и установка модулей управления.

Главный монтажный блок предохранителей (слева под панелью приборов)

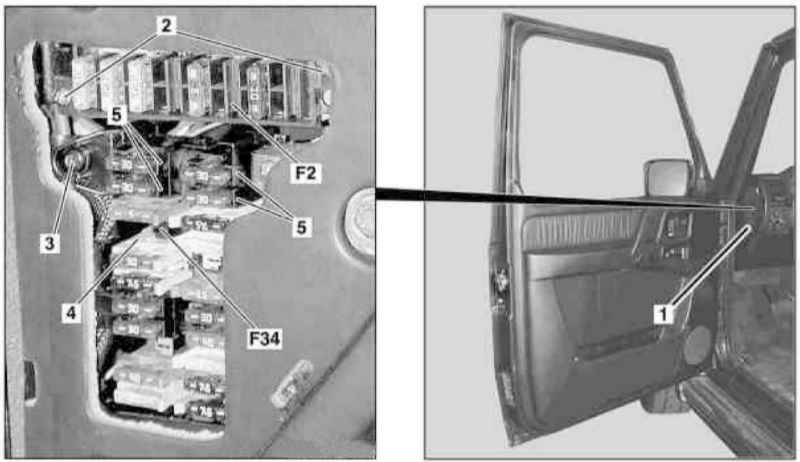

Детали установки главного монтажного блока предохранителей (1 из 2)

1 — Левая боковая крышка 2, 3 — Болты 4 — Держатель предохранителя	5 — Приемные гнезда F2 — Монтажный блок на 8 предохранителей F34 — Салонный монтажный блок

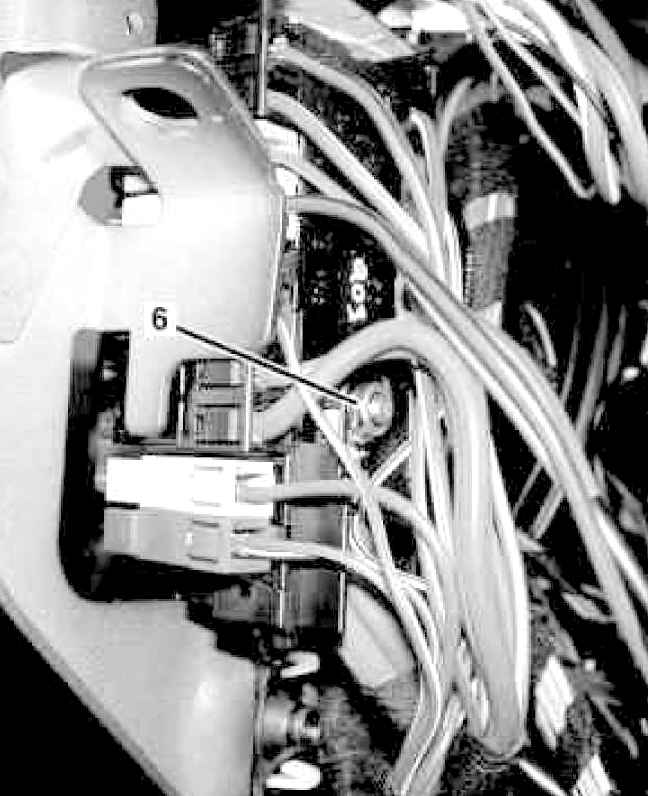

Детали установки главного монтажного блока предохранителей (2 из 2)

6 — Контргайка

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). Отсоедините отрицательный провод от батареи. Снимите с панели приборов левую боковую крышку (1). Отпустите фиксаторы крепления держателя (4) предохранителей в монтажном блоке (F34), - не забудьте предварительно пометить установочное положение компонентов. Извлеките из монтажного блока (F34) оставшиеся предохранители. Аккуратно отпустите фиксаторы и извлеките из монтажного блока (F34) приемные гнезда (5). Пояснения по отсоединению от монтажных блоков электропроводки приведены в Разделе Отсоединение и подсоединение электропроводки монтажных блоков и модулей управления. Выверните болты (2) крепления монтажного блока (F34). Отпустите контргайку (6) с задней стороны блока (F34) и отсоедините от последнего электропроводку контура 30), - при установке контргайку следует заменить. Снимите монтажный блок (F34). Выверните болты (3) и снимите монтажный блок (F2) на 8 предохранителей. Установка производится в обратном порядке, - при соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).

Монтажный блок, установленный в правом переднем ножном колодце

ПОРЯДОК ВЫПОЛНЕНИЯ

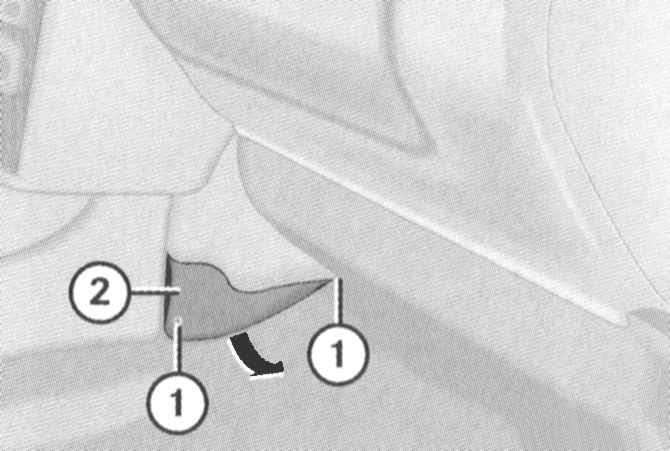

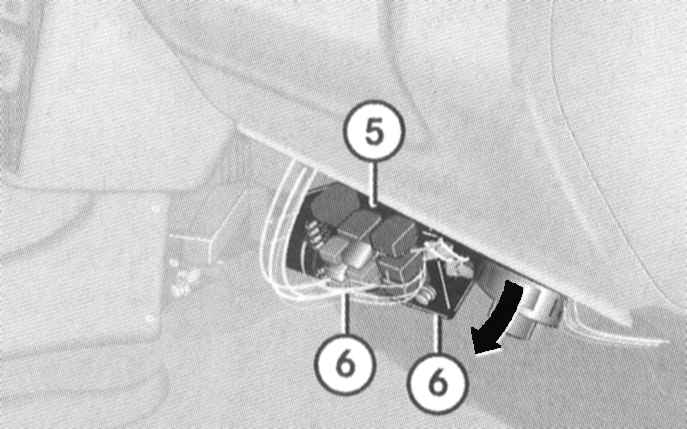

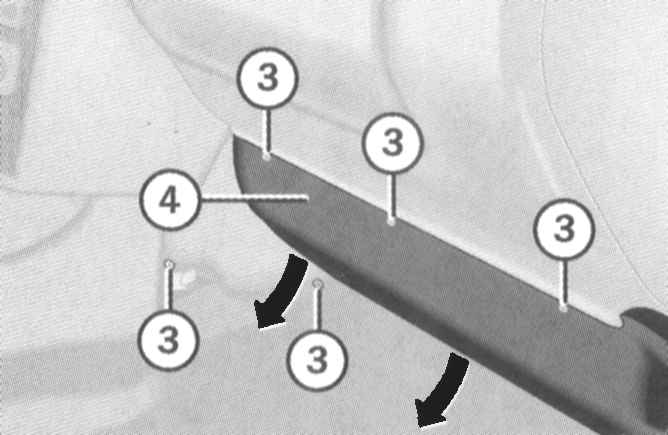

Выверните крепежные винты (1) и, потянув в указанном стрелкой направлении, снимите крышку (2) слева под панелью приборов. Выверните винты (3) и, потянув в указанном стрелками направлении, снимите крышку (4). Выверните винты (6), высвободите монтажный блок (5) из своего посадочного гнезда и опустите его вниз с целью обеспечения доступа к предохранителям.

Монтажный блок, установленный в задней части центральной консоли

ПОРЯДОК ВЫПОЛНЕНИЯ

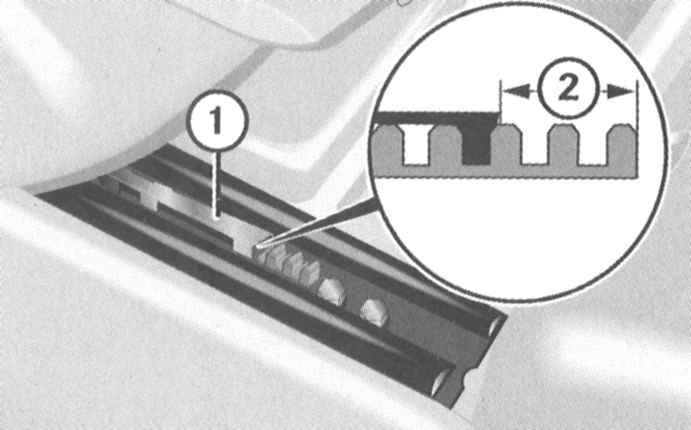

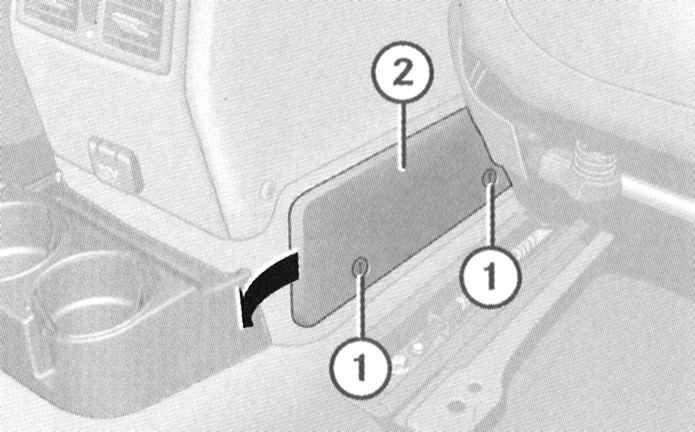

На моделях Универсал с длинной базой, поддев отверткой, снимите упорные скобы, установленные в передней части салазок правого переднего сиденья. 1 — Упорная скоба 2 — Номинальное расстояние установки скобы При установке скобы должны быть посажены строго в определенное положение на удалении (2) от края полоза. Сдвиньте правое сиденье вперед до упора. Выверните крепежные винты (1) и, потянув в указанном стрелкой направлении, снимите крышку (2) сзади на правой стенке консольной сборки.

Монтажный блок, помещающийся в ящике под установку аккумуляторной батареи

Монтажный блок помещается под крышкой в заднем ножном колодце. Входящие в состав блока предохранители в замене, как правило, не нуждаются и в случае выхода их из строя следует обратиться за помощью к специалистам фирменной СТО Mercedes-Benz.

Держатель реле в багажном отделении

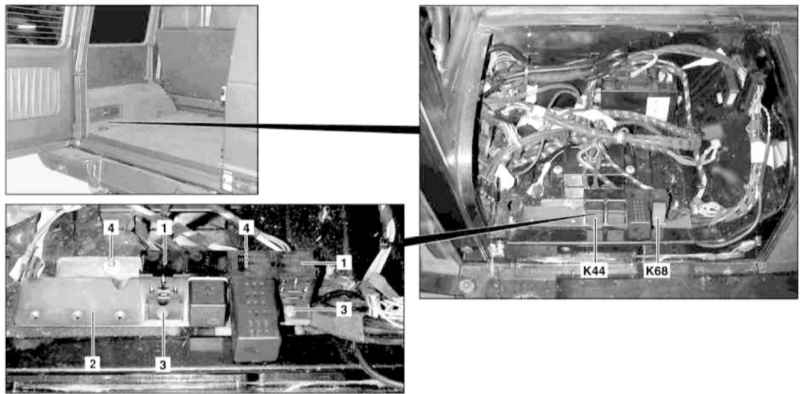

Детали установки держателя реле в багажном отделении

1 — Приемные гнезда 2 — Держатель реле 3 — Болты	4 — Гайки К44 — Реле единого замка К68 — Реле заднего стеклоочистителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи На моделях соответствующей комплектации снимите CD-чейнджер (код ЕР5)/TV-тюнер (код ЕМ9) (см. Раздел Снятие и установка CD-чейнджера/TV-тюнера). Извлеките из приемных гнезд (1) реле единого замка (К44) и заднего стеклоочистителя (К68). Отпустите крепеж (3 и 4) и снимите держатель реле (2). Установка производится в обратном порядке. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
