10.20. Регулировка привода стояночного тормоза

Регулировка привода стояночного тормоза

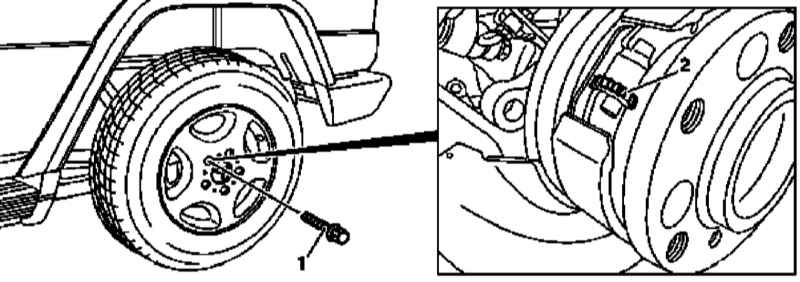

1 — Колесный болт	2 — Регулятор

ПОРЯДОК ВЫПОЛНЕНИЯ

Поддомкратьте автомобиль и установите его на подпорки.
Выверните колесный болт (1) и разверните колесо таким образом, чтобы доступ к регулятору (2) открывался через болтовое отверстие.
Удостоверьтесь, что рычаг взведения стояночного тормоза полностью отпущен, затем, вращая регулятор (2), прижмите башмаки к рабочей поверхности барабана.
Проверните регулятор (3) назад на три риски.
