10.15. Замена башмаков стояночного тормоза

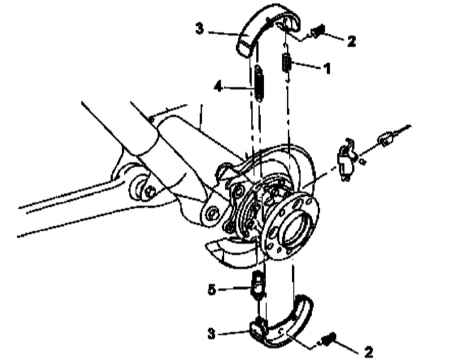

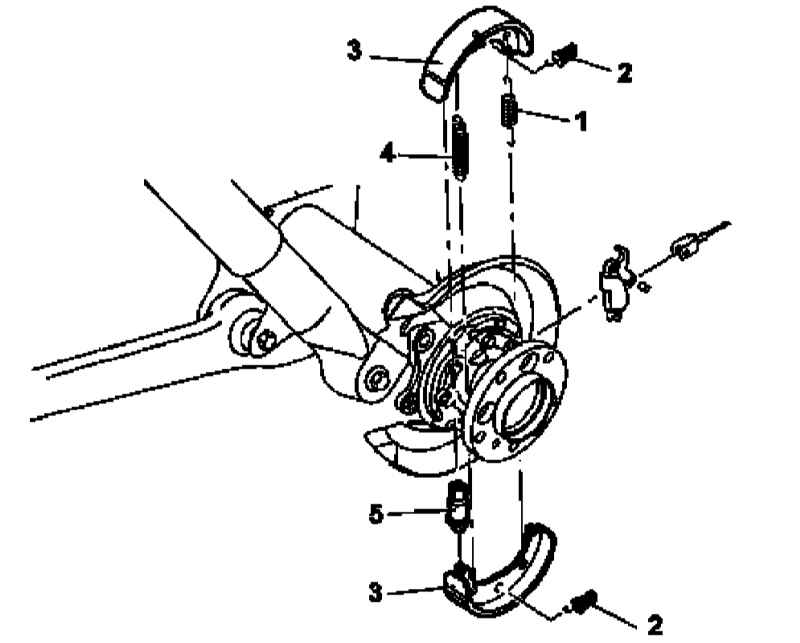

Детали установки башмаков стояночного тормоза


1 — Нижняя стяжная пружина 2 — Прижимные пружины 3 — Тормозные башмаки	4 — Верхняя стяжная пружина 5 — Регулятор

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите диск тормозного механизма заднего колеса (см. Раздел Проверка, снятие и установка тормозных дисков).
Отсоедините нижнюю стяжную пружину (1).
Снимите прижимные пружины (2).
Снимите башмаки (3) в сборе с верхней стяжной пружиной (4) и регулятором (5).
Установка производится в обратном порядке, - проследите за правильностью подсоединения нижней стяжной пружины (1).
В заключение проверьте правильность регулировки привода стояночного тормоза, в случае необходимости произведите соответствующую корректировку (см. Раздел Регулировка привода стояночного тормоза).
