10.10. Снятие и установка роторов колесных датчиков ABS

Передние датчики

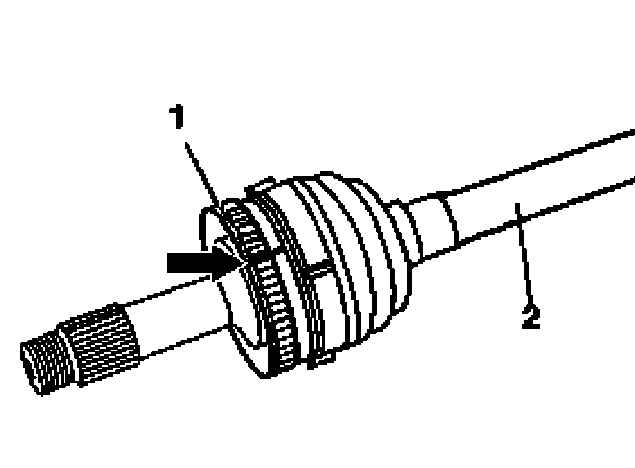

Детали установки ротора переднего колесного датчика ABS


1 — Ротор	2 — Приводной вал

ПОРЯДОК ВЫПОЛНЕНИЯ

Произведите разборку приводного вала (2) (см. Главу Трансмиссионная линия).
Зажмите вал (2) в тиски.
Проточив на 2 мм и разломив зубилом, снимите ротор, - постарайтесь не повредить вал.
Перед посадкой на вал разогрейте сменный ротор до температуры порядка 80°С, затем воспользуйтесь подходящей оправкой.

Задние датчики

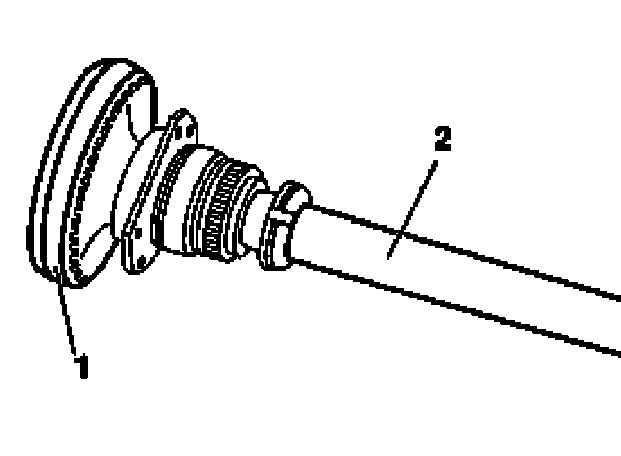

Детали установки ротора ABS наружной посадки на моделях с барабанным тормозными механизмами задних колес

1 — Ротор колесного датчика
2 — Полуось

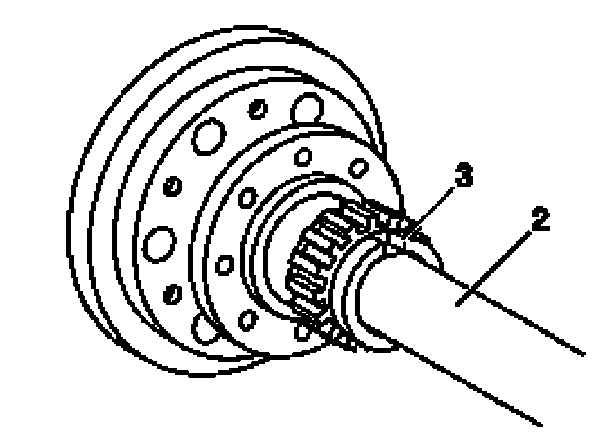

Детали установки ротора ABS внутренней посадки на моделях с барабанным тормозными механизмами задних колес

2 — Полуось
3 — Прорезная гайка со встроенным ротором

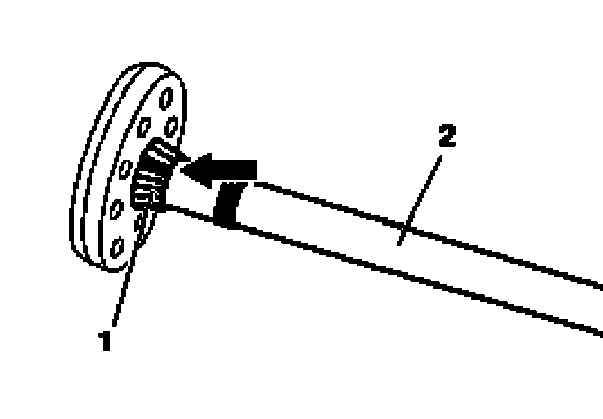

Детали установки ротора ABS на моделях с дисковыми тормозными механизмами задних колес

1 — Ротор колесного датчика
2 — Полуось

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите полуось (2), разберите ее (см. Главу Трансмиссионная линия) и зажмите в тиски.
При помощи подходящего приспособления снимите ротор (1) с полуоси.

На моделях с внутренней посадкой роторов отверните прорезную гайку (см. Главу Трансмиссионная линия).

Установка производится в обратном порядке.
