2.13. Гидравлические компенсаторы толкателей клапанов

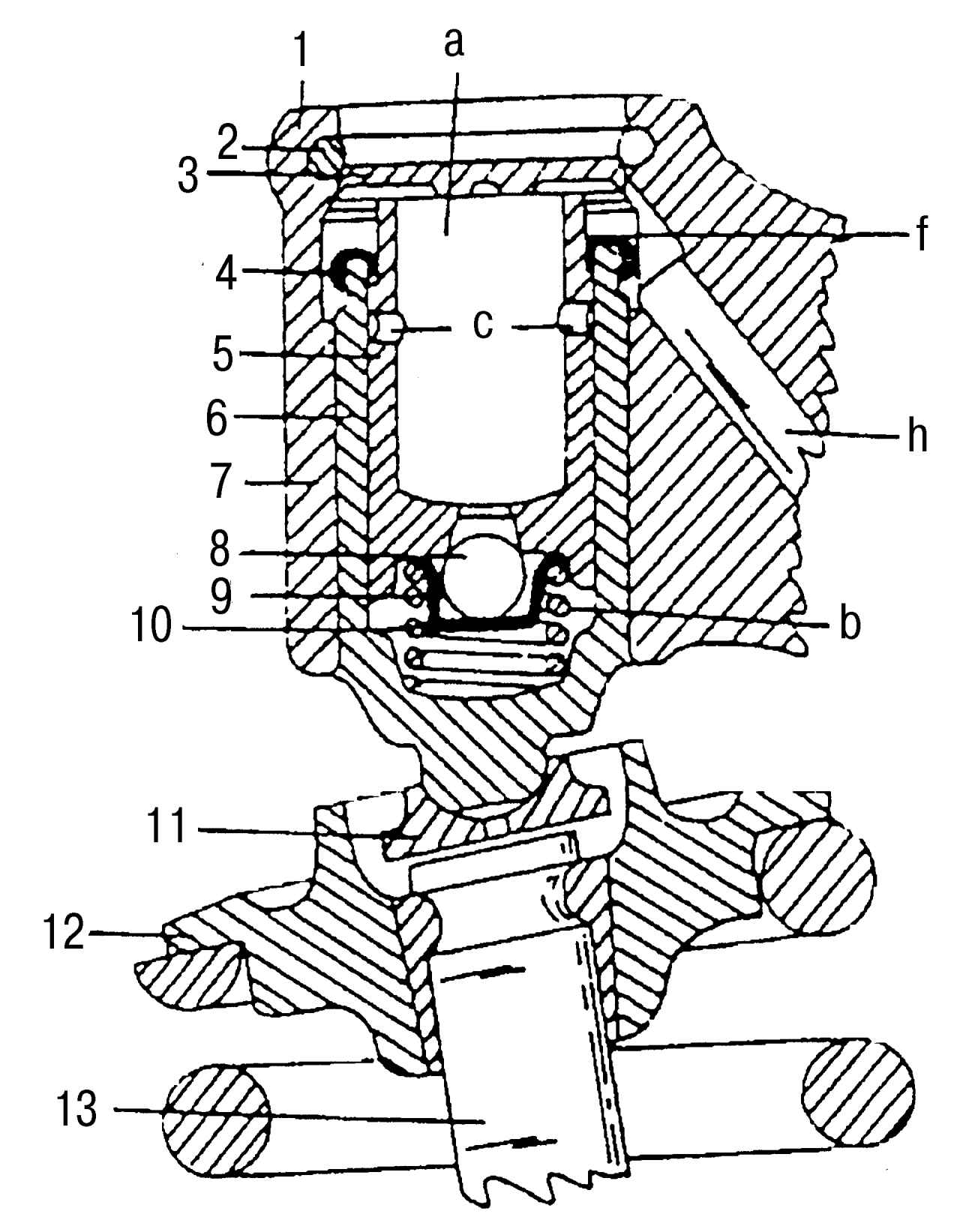

Рис. 114. Гидротолкатель клапанов: 1 — коромысло; 2 — стопорное кольцо; 3 — шайба; 4 — колпачок; 5 — нажимной шток; 6 — направляющая втулка; 7 — направляющий канал шарика; 8 — шарик диаметром 4 мм; 9, 10 — нажимные пружины; 11 — шаровой подпятник; 12 — тарелка клапанной пружины; 13 — клапан; a — масляная камера; b — рабочая камера; c — каналы возврата утечек; f — кольцевой паз; h — масляный канал

Задача гидравлических компенсаторов толкателей клапанов заключается в компенсации зазора в клапанах, который изменяется в результате теплового расширения и износа деталей системы клапанного газораспределения. Коромысла находятся в постоянном контакте с распределительным валом, поэтому уровень шума от клапанного механизма поддерживается на низком уровне. Гидравлические компенсаторы установлены в коромыслах и воздействуют на клапаны через шаровой подпятник 11 (рис. 114). Система гидравлической компенсации зазора в клапанах состоит из следующих основных элементов:

- нажимного штока 5 с масляной камерой а и каналами возврата масла с обратным шариковым клапаном, деталей 8, 9 и 10. Шариковый клапан отделяет масляную камеру от рабочей камеры;

- направляющей втулки 6 с рабочей камерой b, нажимной пружины 9 и закрывающего колпачка 4.

При остановленном двигателе, если компенсатор находится под постоянным давлением кулачка распределительного вала, он может полностью разгружаться (сжимается). Масло, выдавленное из рабочей камеры b, перетекает в масляную камеру а по кольцевой щели — по зазору между направляющей втулкой и нажимным штоком. Когда вершина кулачка сходит с коромысла, с нажимного штока 5 снимается нагрузка. Пружина 9 перемещает шток наверх до тех пор, пока коромысло не соприкоснется с кулачком. Разрежение, создаваемое в рабочей камере от перемещения штока, открывает шариковый клапан, и масло может перетекать из масляной камеры в рабочую камеру. Шариковый клапан закрывается, как только коромысло упирается в кулачок, на нажимном штоке начинает возрастать нагрузка. Масло в рабочей камере действует теперь как жесткая гидравлическая связь, которая и открывает соответствующий клапан.

При работающем двигателе, в зависимости от оборотов двигателя и положения кулачка, нажимной шток опускается на незначительную величину. Масло, необходимое для работы компенсаторов, подается по масляной магистрали, проходящей вдоль головки блока цилиндров, и далее по поперечным каналам, ведущим к подшипниковым стойкам коромысел. Далее, от подшипниковых стоек, масло подается к валу коромысел, а от него по каналу h в коромысле — к соответствующему компенсатору. Подвод масла в масляную камеру осуществляется через шлицевую шайбу 3. Количества масла в масляной камере а всегда достаточно, чтобы в любых рабочих режимах двигателя наполнить рабочую камеру b. Излишки масла и воздушные включения (воздушные пузырьки в масле) могут выходить через кольцевой зазор между шайбой 3 и коромыслом. Масло, выдавленное из рабочей камеры, стекает по кольцевой щели (по кольцевому каналу) между направляющей втулкой и нажимным штоком и далее по каналам возврата — в масляную камеру. При демонтаже гидротолкателей необходимо помнить о следующих моментах:

- гидротолкатели должны всегда храниться в вертикальном положении — открытой стороной вверх.

- после демонтажа гидротолкателя (подразд. 2.13.2) его следует промаркировать с указанием номера цилиндра, колодца толкателя.
