2.10. Задняя манжета коленчатого вала и ее держатель

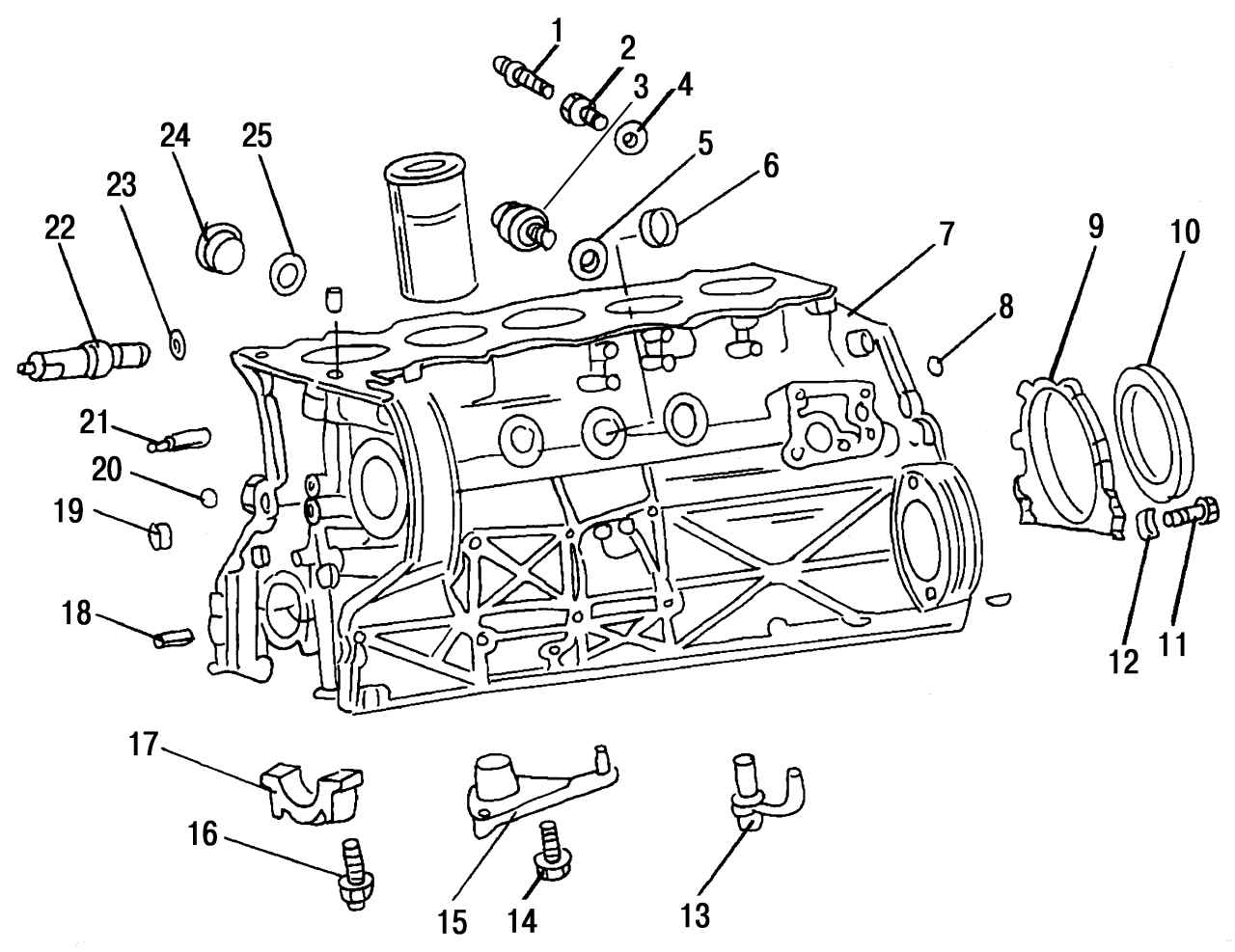

Рис. 65. Детали, установленные на блоке цилиндров: 1 — присоединительный штуцер; 2 — резьбовая насадка; 3 — присоединительный штуцер для отвода охлаждающей жидкости, с правой стороны; 4, 5 — уплотнительные кольца; 6 — заглушка блока цилиндров; 7 — блок цилиндров; 8 — шарик, перекрывающий масляную магистраль сзади; 9 — фланец задней манжеты коленчатого вала; 10 — задняя манжета коленчатого вала; 11 — болт крепления фланца задней манжеты коленчатого вала к блоку цилиндров; 12 — упругая шайба; 13 — маслоразбрызгивающее сопло системы охлаждения поршней, новое исполнение; 14 — болт с шестигранной головкой; 15 — маслоразбрызгивающее сопло системы охлаждения поршней, устаревшее исполнение; 16 — болт крепления крышки коренного подшипника; 17 — крышка коренного подшипника; 18 — посадочная втулка крышки механизма привода распределительного вала; 19 — пробка для закрытия масляного канала впереди; 20 — шарик, запирающий масляную магистраль впереди; 21 — штуцер для присоединения трубки подачи смазки на цепь; 22 — трубка подачи смазки на цепь; 23 — уплотнительное кольцо маслоразбрызгивающего сопла на блоке; 24 — резьбовая пробка с левой стороны; 25 — уплотнительное кольцо

Задняя манжета коленчатого вала собрана в держателе, который крепится болтами к задней торцовой стенке блока цилиндров, и представляет собой ее крышку. На рис. 65 показан держатель манжеты коленчатого вала с правой стороны. Правильность положения держателя относительно оси коленчатого вала определяется двумя посадочными штифтами, расположенными с его каждой стороны. Уплотнение держателя на блоке цилиндров обеспечивается с помощью герметика Loctite. При замене держателя либо манжеты необходимо выполнить следующие операции:

- снять коробку передач;

- снять маховик либо ведущий диск преобразователя крутящего момента (подразд. 2.8.4);

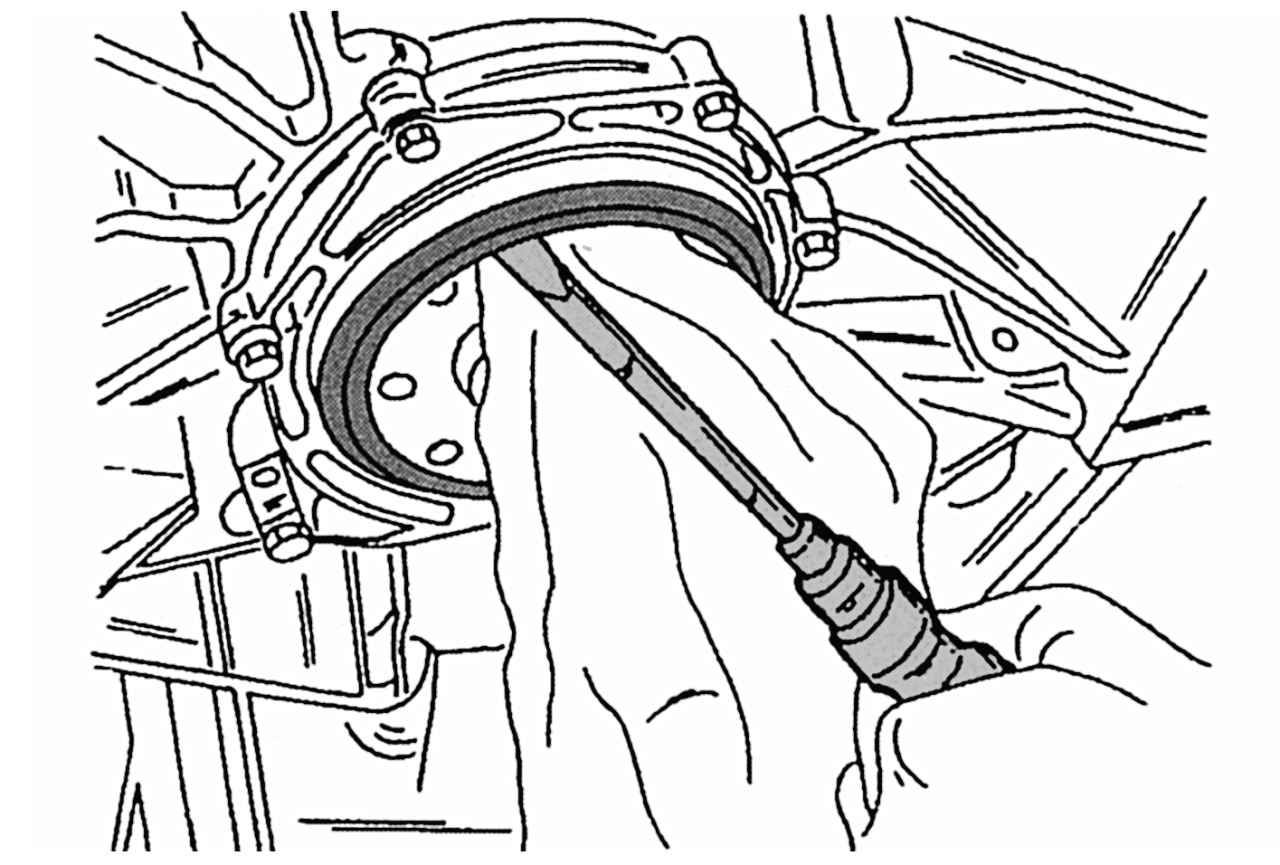

Рис. 92. Демонтаж задней манжеты коленчатого вала

- если необходимо заменить лишь манжету, то ее извлекают с помощью отвертки, как показано на рис. 92. Кусок толстой ветоши следует подкладывать под точку опоры отвертки для того, чтобы не повредить другие детали;

- вывернуть крепежные болты по внешнему периметру держателя и два болта с нижней части;

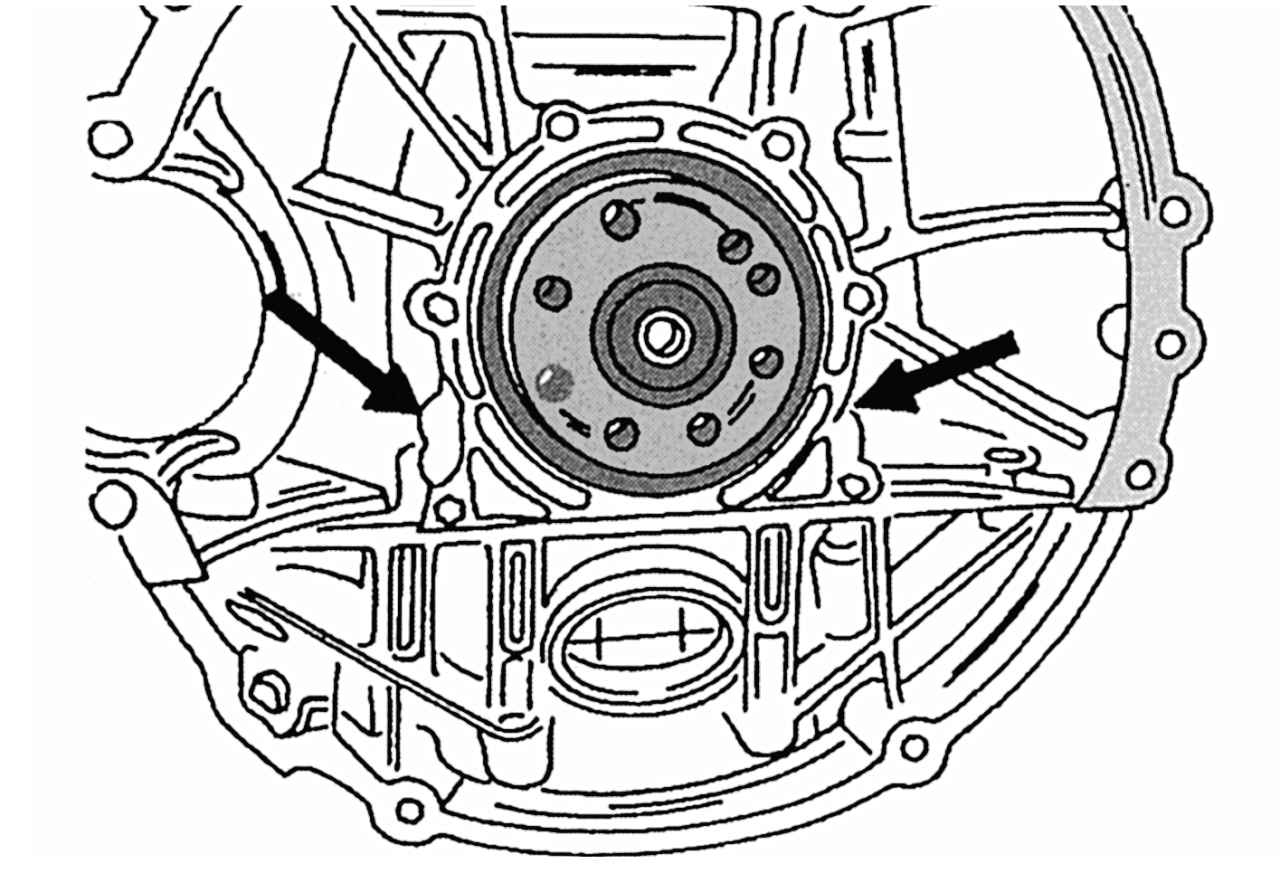

Рис. 93. Демонтаж держателя манжеты коленчатого вала

- под буртик держателя вставить две отвертки в местах, указанных стрелками на рис. 93, и аккуратно отжать его от блока цилиндров;

- манжету при необходимости можно извлечь с помощью отвертки, не причиняя при этом повреждений держателю;

- основательно зачистить прилегающие поверхности на крышке и блоке цилиндров;

- вставить новую манжету в держатель, если она была извлечено из него. Уплотнительная кромка нового кольца смещена на 3 мм, поэтому она не будет работать на фланце коленчатого вала в той же точке, что и старое кольцо. Пространство между уплотняющей и пылеулавливающей кромкой следует заполнить примерно 1 г пластичной смазки;

- на уплотнительную поверхность крышки нанести герметик и приложить ее к блоку цилиндров так, чтобы установочные штифты вошли в предусмотренные для них отверстия. Аккуратно постучать сверху по крышке, чтобы она плотнее прилегла. На СТО фирмы Mercedes-Benz используется для этих целей специальный прижимной инструмент;

- завернуть два нижних болта, а затем и все остальные моментом 10 Н·м;

- далее работы выполнять в обратной снятию последовательности.
