11.6. Снятие и установка насоса гидроусилителя

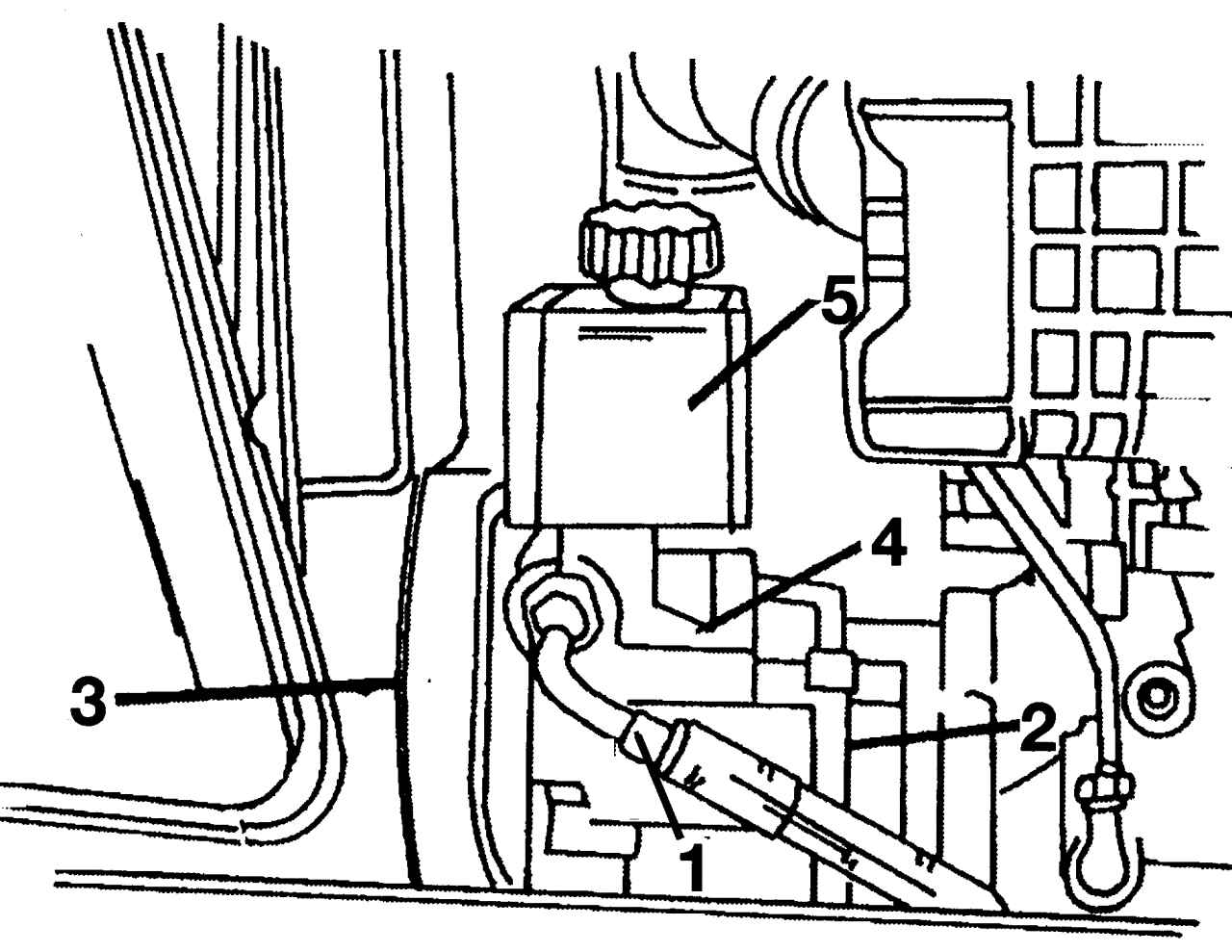

Рис. 264. Расположение насоса гидроусилителя и его бачка на дизельном двигателе без турбонаддува: 1 — гибкий шланг высокого давления; 2 — обратный шланг; 3 — шкив и приводной ремень; 4 — насос гидроусилителя; 5 — бачок гидроусилителя

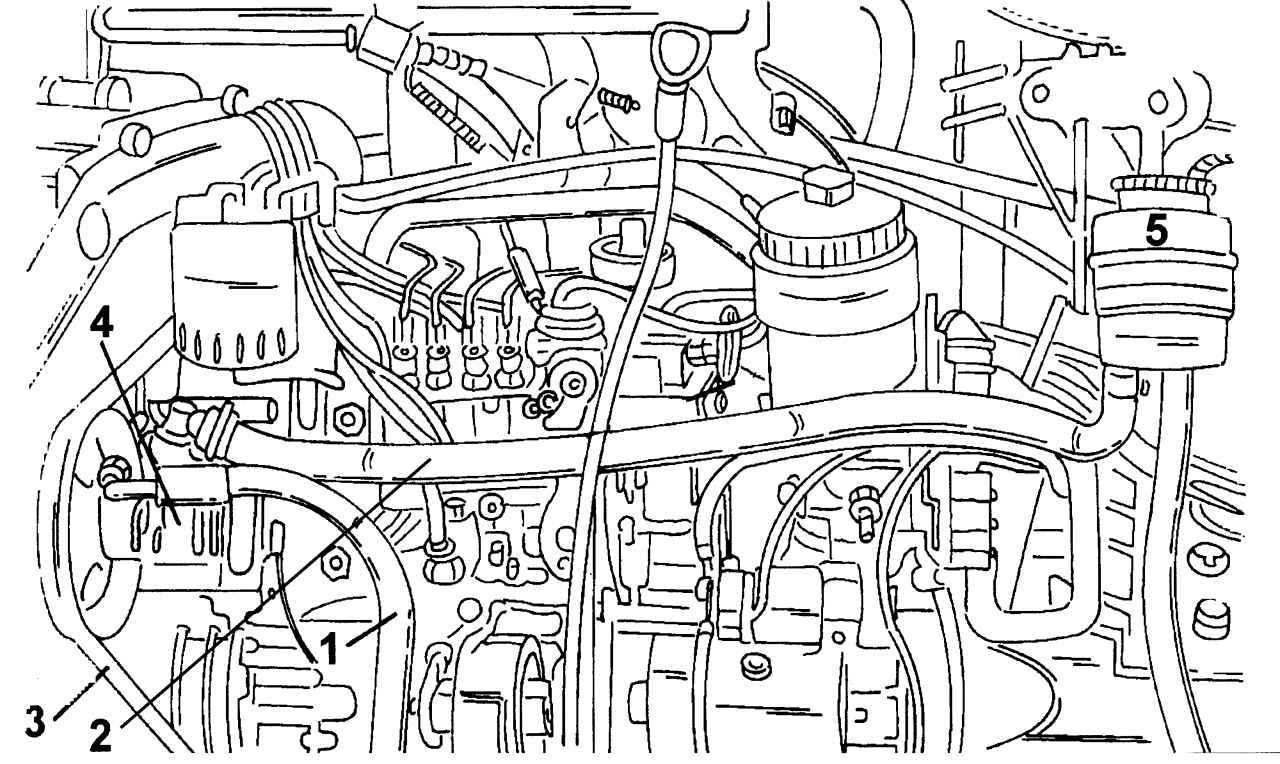

Рис. 265. Расположение насоса гидроусилителя и его бачка на дизельном двигателе с турбонаддувом: 1 — гибкий шланг высокого давления; 2 — возвратный шланг; 3 — шкив и приводной ремень; 4 — насос гидроусилителя; 5 — бачок гидроусилителя

Крепление насоса на разных модификациях различается. Поэтому последующее описание следует соотносить с рекомендациями по установленному типу двигателя. На рис. 264 изображено расположение насоса на дизельном двигателе без турбонаддува. На рис. 265 насос показан на двигателе с турбонаддувом. Для начала работ надо освободить переднюю часть автомобиля. Снимать насос гидроусилителя необходимо в следующем порядке:

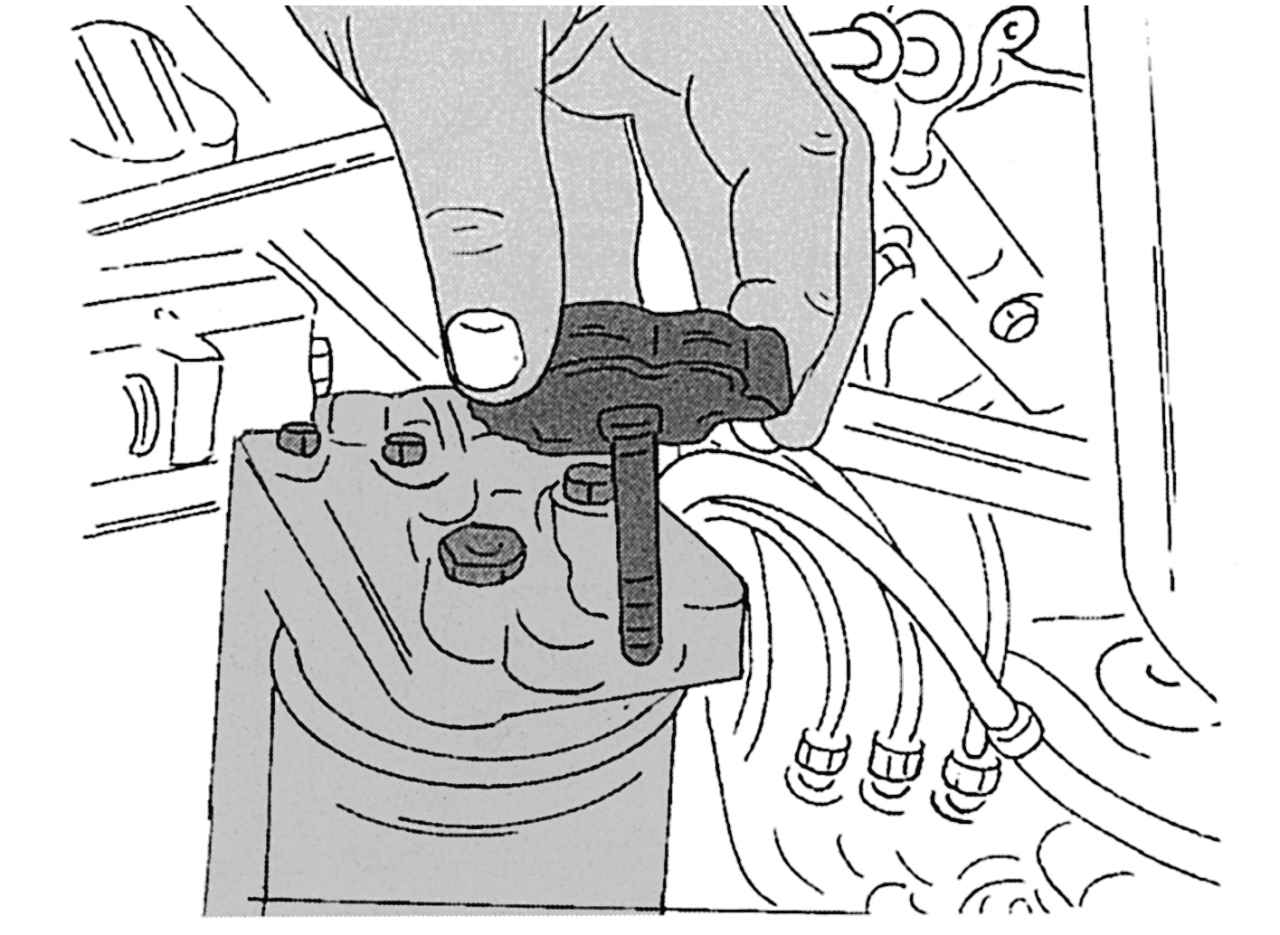

Рис. 263. Проверка уровня жидкости в гидроусилителе рулевого управления

- отвернуть пробку бачка гидроусилителя (см. рис. 263) и откачать жидкость из системы гидропривода. При этом не допускать попадания жидкости на окрашенные детали автомобиля. Для откачивания лучше всего подходит резиновая груша, наконечник которой опускают в бачок;

- отвернуть накидную гайку гибкого шланга 1 (см. рис. 264 и 265) высокого давления. Под ней находится уплотнительное кольцо. При сборке гайку затягивать моментом 35–40 Н·м;

- отвернуть болты крепления шкива 3 насоса гидроусилителя, удерживая шкив от проворачивания. На бензиновом и дизельном двигателях без турбонаддува предварительно снять шланг воздухозаборника;

- снять приводной ремень (см. разд. «Система охлаждения») и вынуть шкив;

- отвернуть насос 4. Снять его и слить находящиеся в нем остатки жидкости.

Сборка проводится в обратной последовательности. Болты крепления насоса затянуть моментом 21 Н·м, болты шкива — моментом 30 Н·м. После окончания сборки залить жидкость в систему, как описано выше, и прокачать.
