5.5.1. Топливный бак

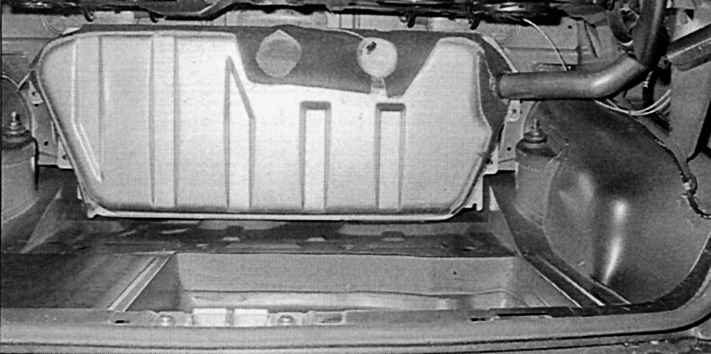

Рис. 4.85. Расположение топливного бака на седане

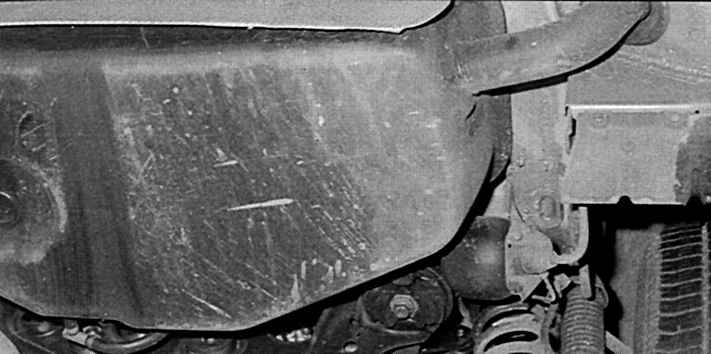

Рис. 4.86. Расположение топливного бака на универсале

Топливный бак Mercedes Е-класса сделан из стали и расположен позади заднего сиденья (рис. 4.85), у универсалов — чуть дальше, под багажным отделением (рис. 4.86). В зависимости от модели автомобиля емкость бака различна. Так, бак седана вмещает 65 л, а бак универсала – 70 л дизельного топлива, причем около 8 л составляет резерв.

На верхней стороне бака установлен датчик резерва топлива.

Трубопроводы подвода и отвода топлива проходят под днищем автомобиля к двигателю. Они изготовлены из прочного на давление материала и снабжены клеммными или завинчивающимися хомутами.

Для надежной подачи топлива важна вентиляция бака, чтобы не создавалось разрежение. При заправке из бака должно выходить достаточное количество воздуха. Кроме того, бак должен охлаждаться. Трубки подачи и отвода воздуха введены в заливной штуцер бака. Трубка удаления воздуха соединена с расширительным бачком, который связывает и конденсирует выходящие пары топлива.
