12.11.1. Снятие переднего бампера

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Снимите защитную решетку дополнительных вентиляторов (если установлена). Для этого поверните фиксаторы на 90°.

2. Установите автомобиль на опоры и отсоедините разъемы подключения противотуманных фар.

3. Открепите датчик температуры с левой стороны бампера.

4. Отверните крепление подкрылков в области бампера.

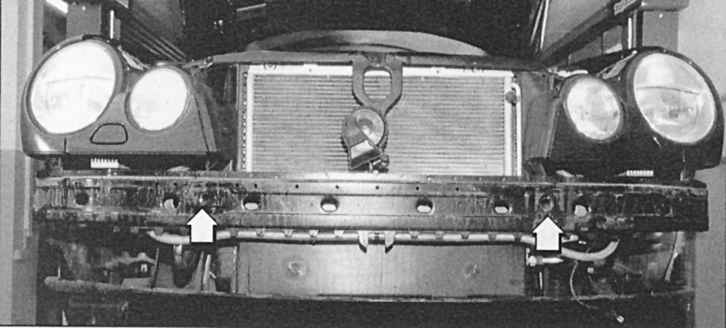

Рис. 11.17. При сборке бампер следует установить горизонтально на поперечной балке (стрелки) и затянуть болты моментом 20 Н·м

5. Отверните болты слева и справа возле проема радиатора (рис. 11.17).

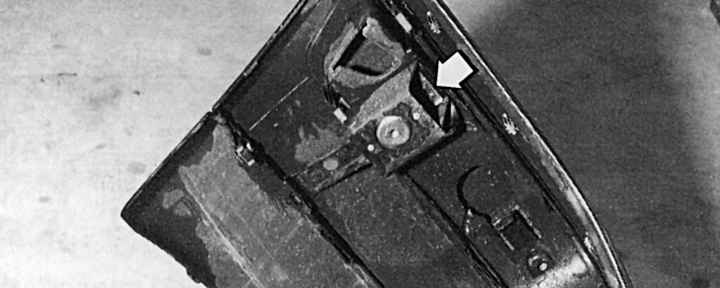

Рис. 11.18. Благодаря сдвижным фиксаторам (стрелка) можно отрегулировать зазор (5 мм) между бампером и кузовом. Из-за ошибки при парковке обычно повреждаются именно эти фиксаторы

6. Снимите бампер вперед. Боковые углы бампера закреплены на кузове через сдвижной фиксатор (рис. 11.18 и 11.19).

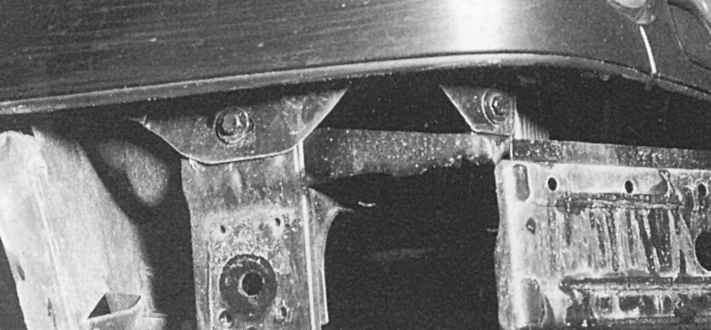

Рис. 11.19. Сбоку бампер закреплен в держателях через так называемые сдвижные фиксаторы
