10.13.6. Регулировка фар головного света

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Регулятор корректора фар должен находиться в положении «0».

2. Регулировочные винты находятся в моторном отсеке.

3. Включите зажигание и ближний свет.

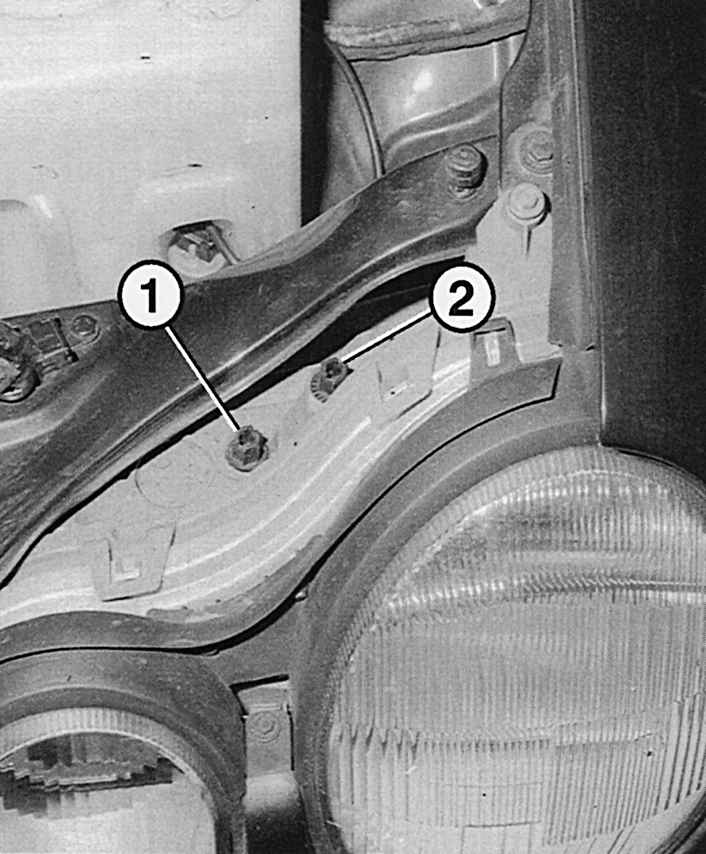

Рис. 9.23. Винты регулировки фар: 1 - винт боковой регулировки; 2 - винт регулировки по высоте

4. Сначала вращением винта регулировки по высоте (ближе к внешней боковой стороне автомобиля) добейтесь того, чтобы световое пятно ближнего света своей горизонтальной границей света-тени совпало с линией Е (рис. 9.23).

5. Вращением винта боковой регулировки (ближе к внутренней стороне автомобиля) добейтесь того, чтобы точка излома светового пятна ближнего света фар приходилась точно под регулировочными крестами. При этом пучок излома может располагаться на 15% выше линии.

6. При регулировке автоматически устанавливается и дальний свет.
